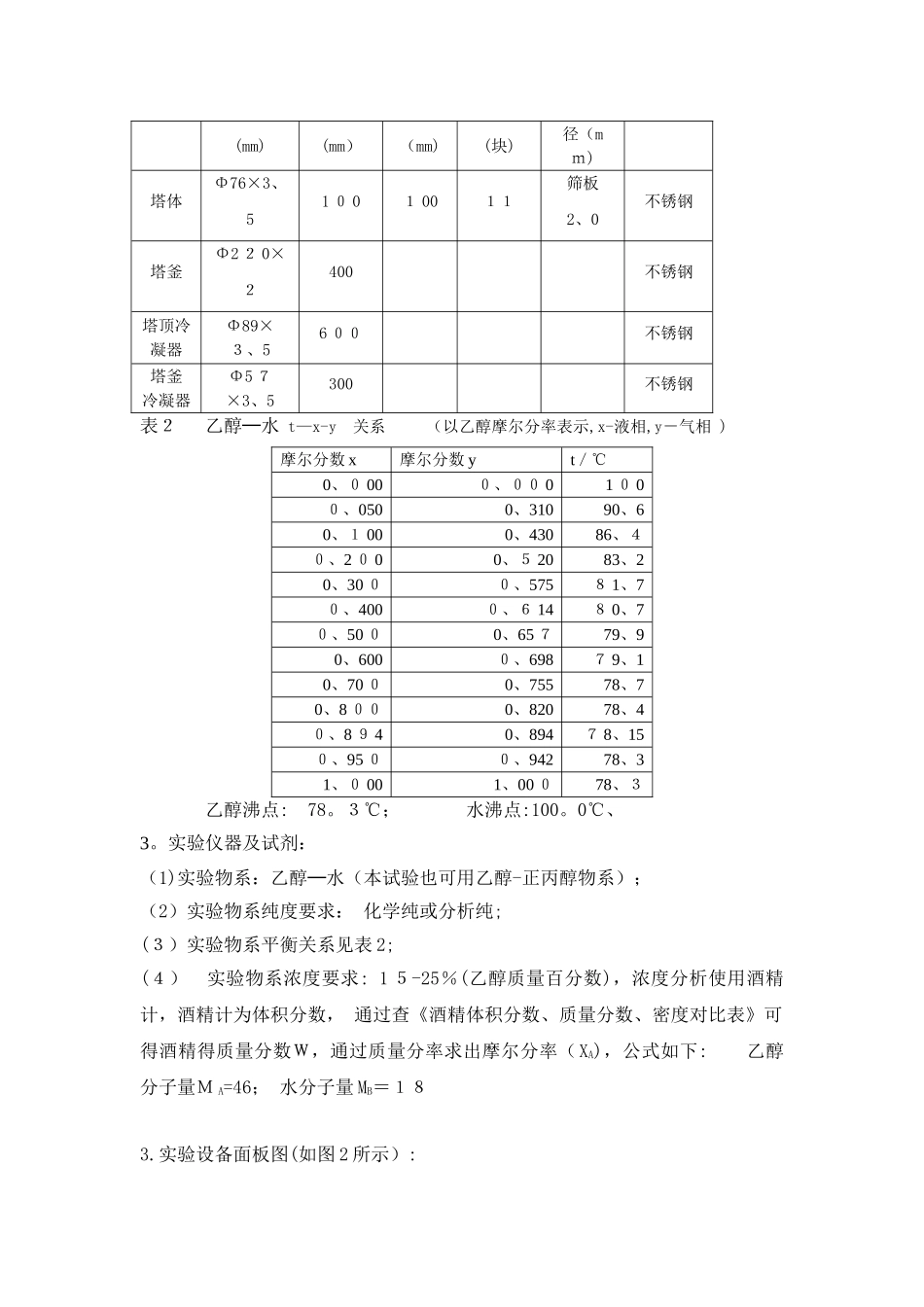

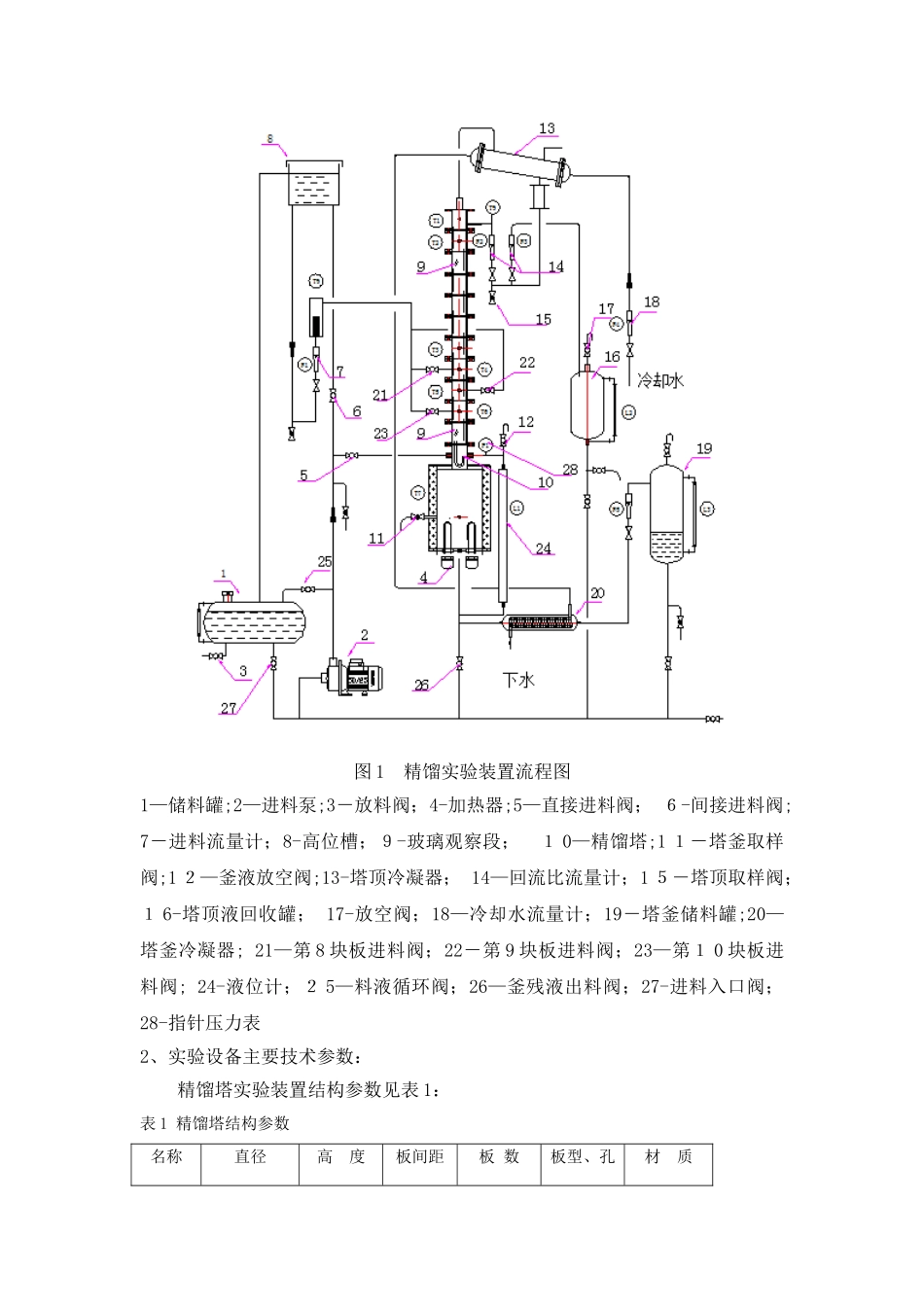

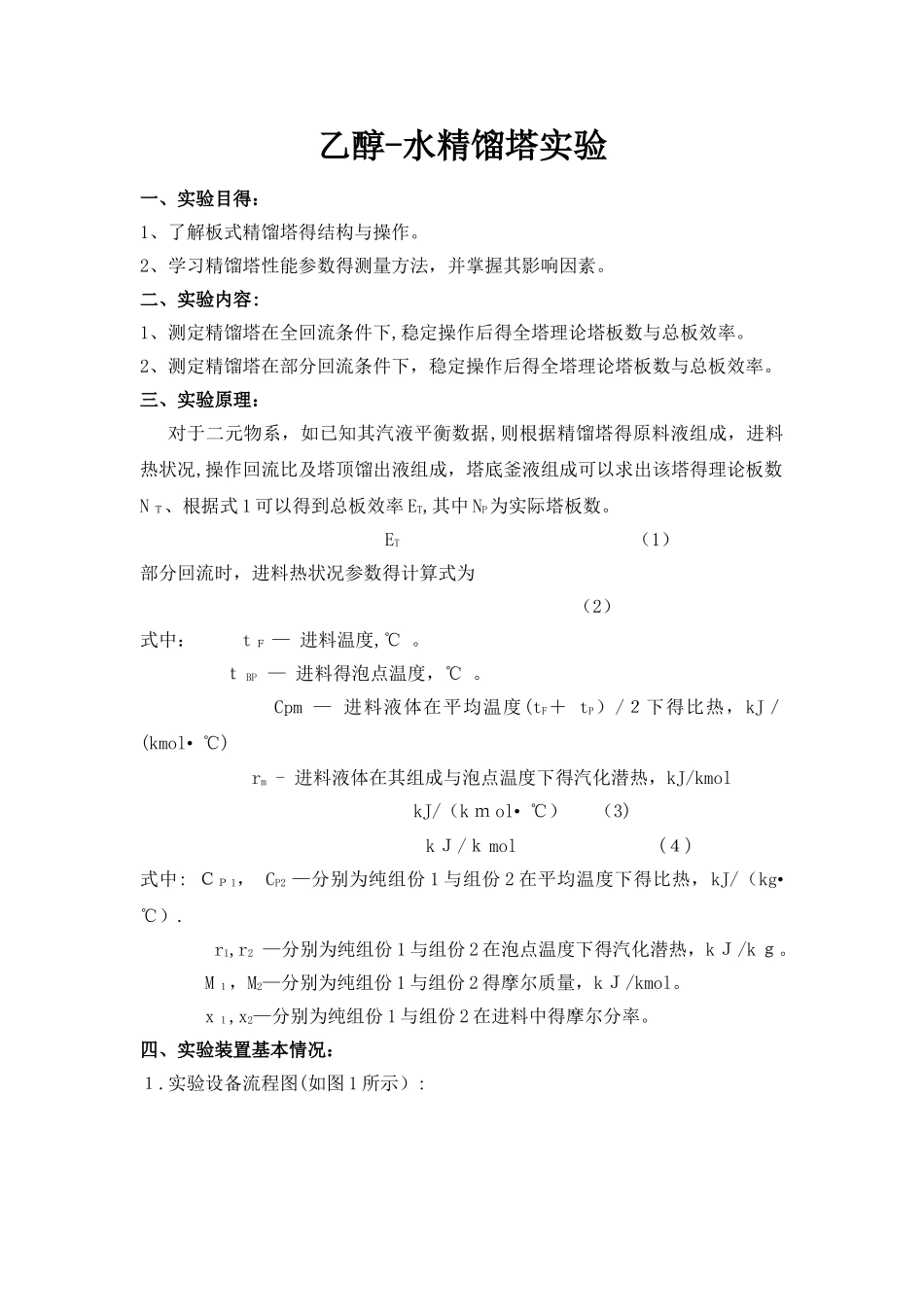

乙醇-水精馏塔实验一、实验目得：1、了解板式精馏塔得结构与操作。2、学习精馏塔性能参数得测量方法，并掌握其影响因素。二、实验内容:1、测定精馏塔在全回流条件下,稳定操作后得全塔理论塔板数与总板效率。2、测定精馏塔在部分回流条件下，稳定操作后得全塔理论塔板数与总板效率。三、实验原理： 对于二元物系，如已知其汽液平衡数据,则根据精馏塔得原料液组成，进料热状况,操作回流比及塔顶馏出液组成，塔底釜液组成可以求出该塔得理论板数N Ｔ、根据式 1 可以得到总板效率 ET,其中 NP为实际塔板数。ET （1）部分回流时，进料热状况参数得计算式为 （2）式中： t Ｆ — 进料温度,℃ 。 ｔ BP — 进料得泡点温度，℃ 。 Cpm — 进料液体在平均温度(tF＋ tP）/２下得比热，kJ／(kmol• ℃) rm - 进料液体在其组成与泡点温度下得汽化潜热，kJ/kmol kJ/（k ｍ ol• ℃） （3) k Ｊ/ｋ mol (４)式中: ＣＰ 1， CP2 —分别为纯组份 1 与组份 2 在平均温度下得比热，kJ/（kg• ℃）. r1,r2 —分别为纯组份 1 与组份 2 在泡点温度下得汽化潜热，k Ｊ/k ｇ。M １，M2—分别为纯组份 1 与组份 2 得摩尔质量，k Ｊ/kmol。x １,x2—分别为纯组份 1 与组份 2 在进料中得摩尔分率。四、实验装置基本情况：１.实验设备流程图(如图 1 所示）:图 1 精馏实验装置流程图1—储料罐;2—进料泵;3－放料阀；4-加热器;5—直接进料阀； ６-间接进料阀;7－进料流量计；8-高位槽；９-玻璃观察段； １ 0—精馏塔;1 １－塔釜取样阀;1 ２—釜液放空阀;13-塔顶冷凝器； 14—回流比流量计；1 ５－塔顶取样阀；１ 6-塔顶液回收罐； 17-放空阀；18—冷却水流量计；19－塔釜储料罐;20—塔釜冷凝器; 21—第 8 块板进料阀；22－第 9 块板进料阀；23—第１ 0 块板进料阀; 24-液位计；２ 5—料液循环阀；26—釜残液出料阀；27-进料入口阀；28-指针压力表2、实验设备主要技术参数：精馏塔实验装置结构参数见表 1： 表 1 精馏塔结构参数名称直径高 度板间距板 数板型、孔材 质(mm)(mm）（mm)(块)径（mｍ)塔体Φ76×3、51 ０ 0１ 00１１筛板2、0不锈钢塔釜Φ2 ２ 0×２400不锈钢塔顶冷凝器Φ89×３、56 ００不锈钢塔釜冷凝器Φ5 ７×3、5300不锈钢表２ 乙醇─水 t—x-y 关系 （以乙醇摩尔分率表示,x-液相,y－气相 )摩尔分数 x摩尔分数 yt／℃0、０ 00０、００ 01 ０ 0０、0...
