二次衬砌钢筋施工工艺

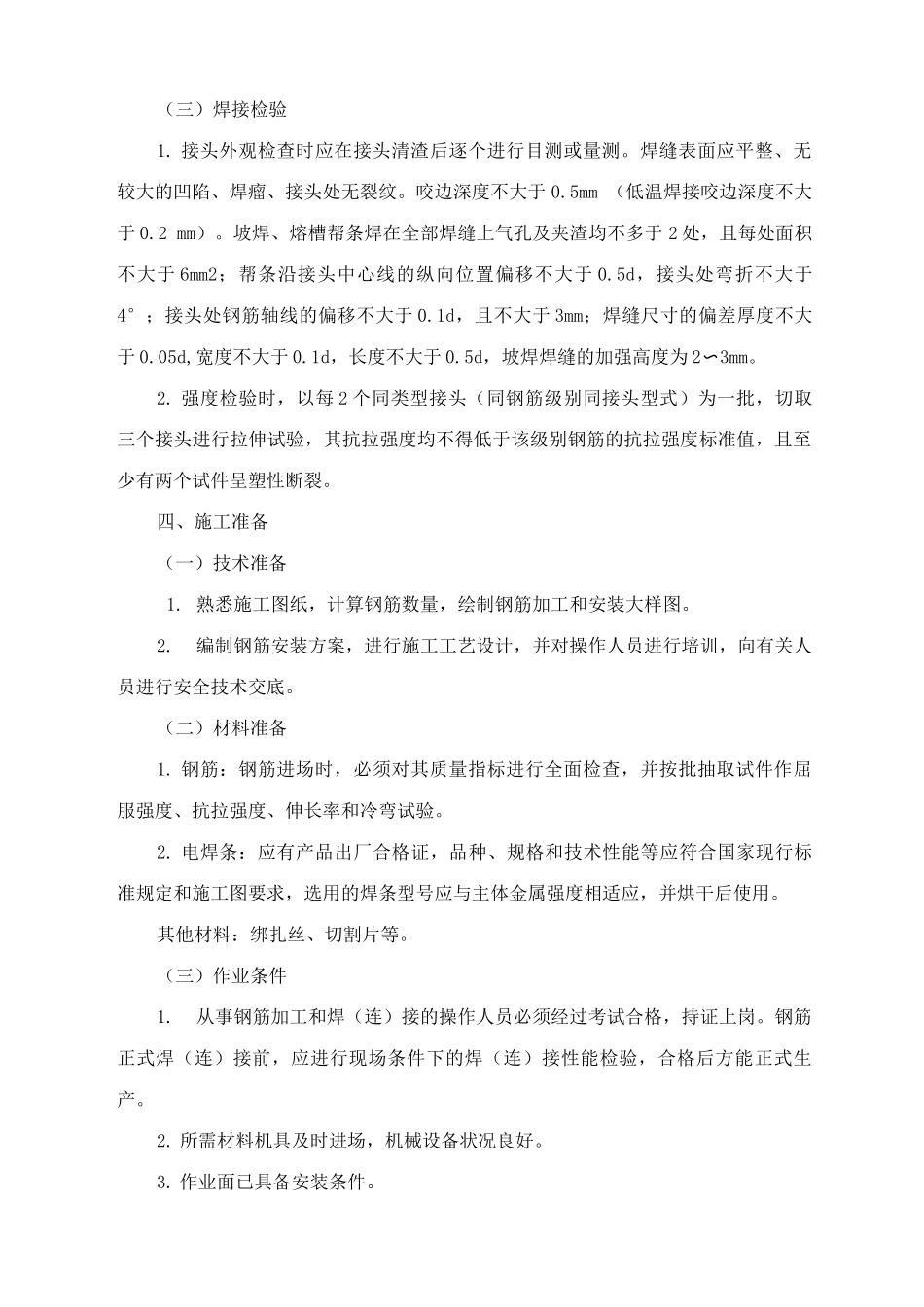

二次衬砌钢筋施工工艺一、工艺概述本工艺适用于本标段内所有的二次衬砌钢筋施工。二、作业内容钢筋检验、钢筋加工制作、测量放样、钢筋绑扎焊接安装。三、质量标准与检验方法（一）质量标准《铁路隧道工程施工质量验收标准》《铁路隧道工程施工技术指南》《施工图设计文件》（二）原材料检验1. 钢筋到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告，并进行外观检查，按 60 吨为验收批进行力学性能抽验。2. 热轧圆盘条、热轧光圆钢筋、热轧带肋钢筋和余热处理钢筋的检验应符合下列规定：3. 每批钢筋应由同一牌号，同一炉罐号、同一规格、同一交货状态组成，并不得大于 60 吨。4. 检查每批钢筋的外观质量。钢筋表面不得有裂纹、结疤和拆叠；表面的突块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差（带肋钢筋为横肋的高度）。测量本批钢筋的直径偏差。5. 在经外观检查合格的每批钢筋中任选两根钢筋，在其上各截取 1 组试样,每组试样各制 2 根试件，分别做拉伸（含抗拉强度'屈服点'伸长率）和冷弯试验。6. 当试样中有 1 个试验项目不符合要求时，应另取 2 倍数量的试件对不合格项目做第 2 次试验。当仍有 1 根试件不合格时，则该批钢筋应判为不合格。7. 钢筋机械接头的检验应符合《钢筋机械连接通用技术规程》（JGJ107）的规定。（三）焊接检验1. 接头外观检查时应在接头清渣后逐个进行目测或量测。焊缝表面应平整、无较大的凹陷、焊瘤、接头处无裂纹。咬边深度不大于 0.5mm （低温焊接咬边深度不大于 0.2 mm）。坡焊、熔槽帮条焊在全部焊缝上气孔及夹渣均不多于 2 处，且每处面积不大于 6mm2；帮条沿接头中心线的纵向位置偏移不大于 0.5d，接头处弯折不大于4°；接头处钢筋轴线的偏移不大于 0.1d，且不大于 3mm；焊缝尺寸的偏差厚度不大于 0.05d,宽度不大于 0.1d，长度不大于 0.5d，坡焊焊缝的加强高度为 2〜3mm。2. 强度检验时，以每 2 个同类型接头（同钢筋级别同接头型式）为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且至少有两个试件呈塑性断裂。四、施工准备（一）技术准备1. 熟悉施工图纸，计算钢筋数量，绘制钢筋加工和安装大样图。2.编制钢筋安装方案，进行施工工艺设计，并对操作人员进行培训，向有关人员进行安全技术交底。（二）材料准备1. 钢筋：钢筋进场时，必须对其质量指标进行全面检查，并按批抽取试件作屈服强...
