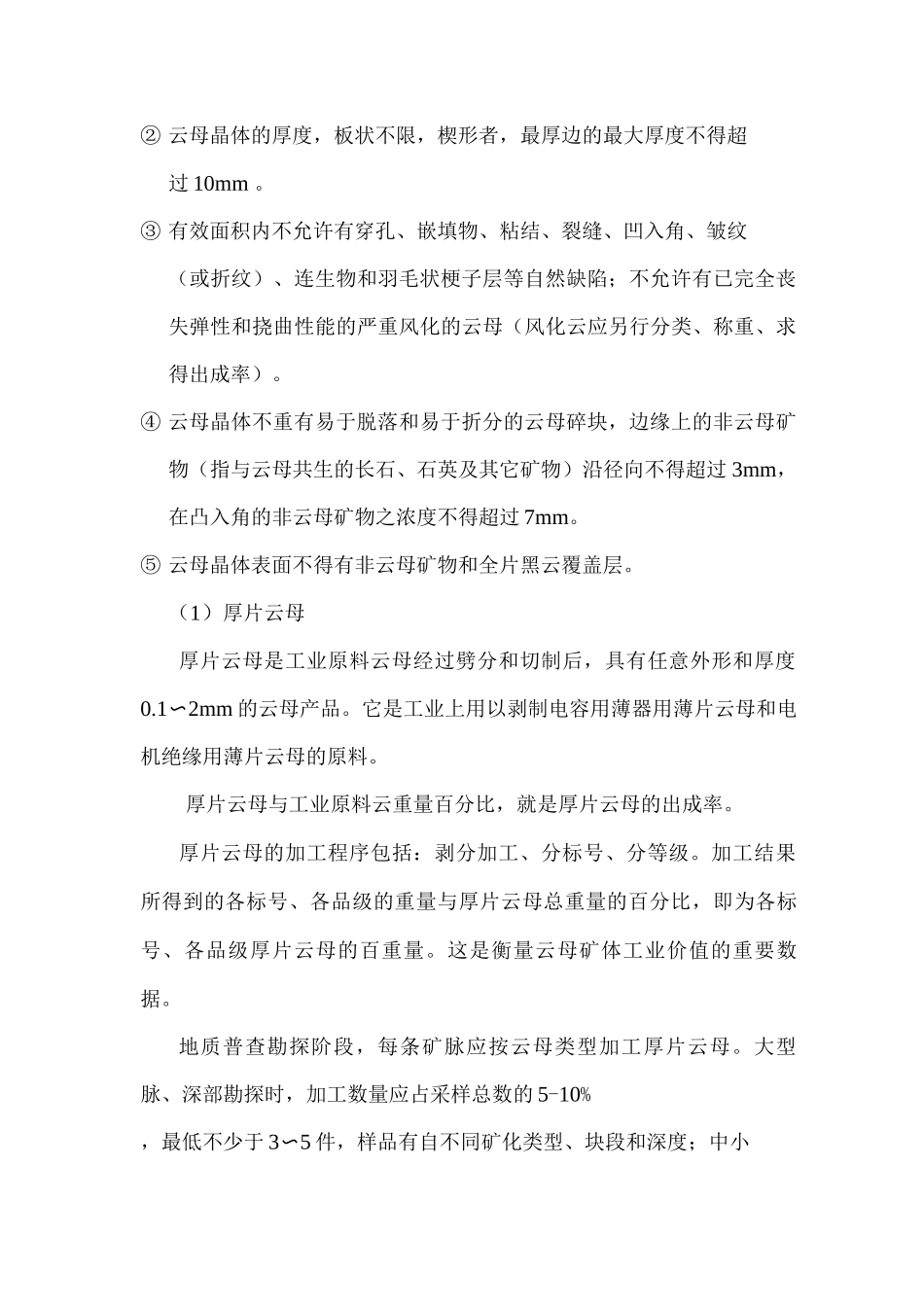

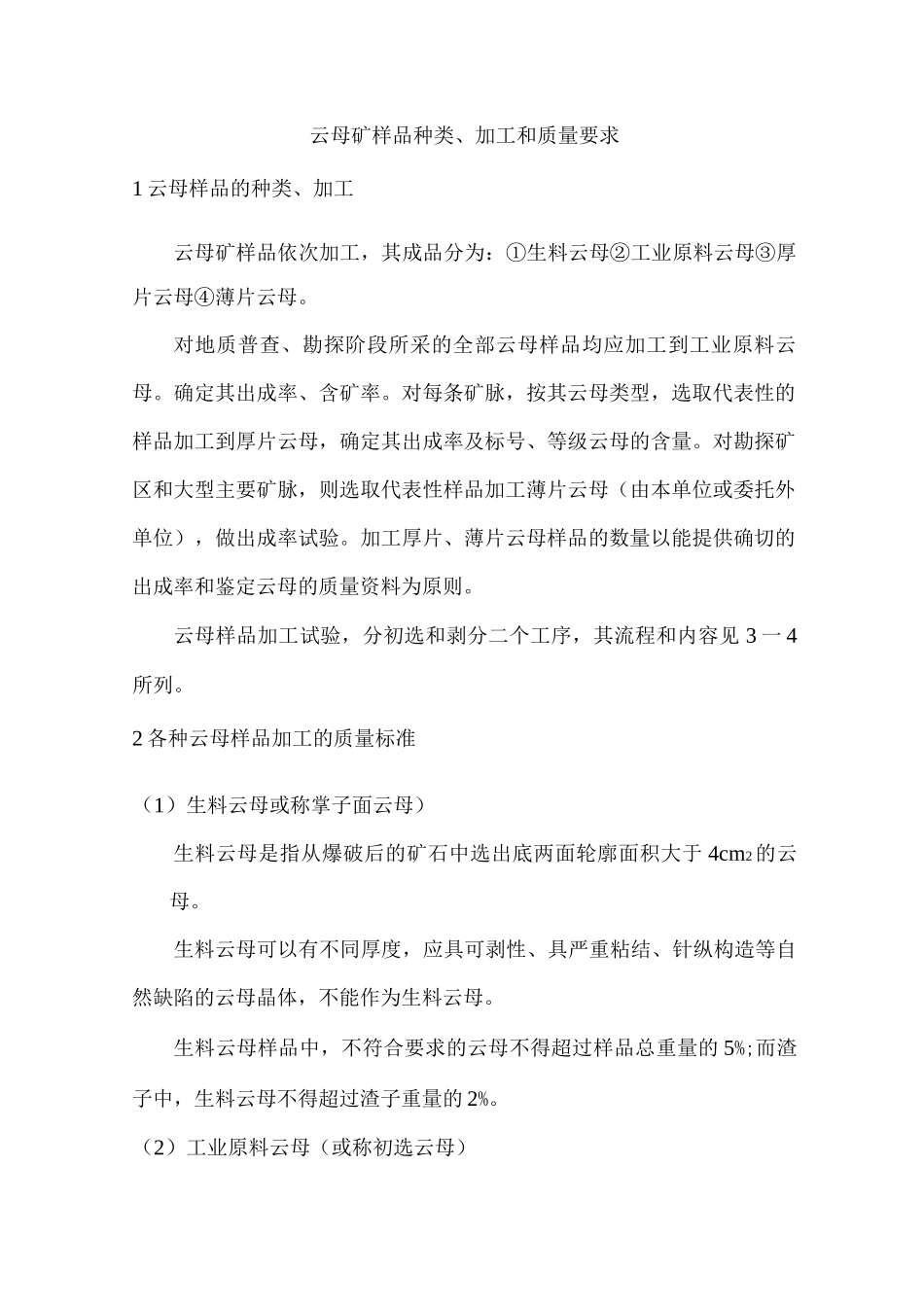

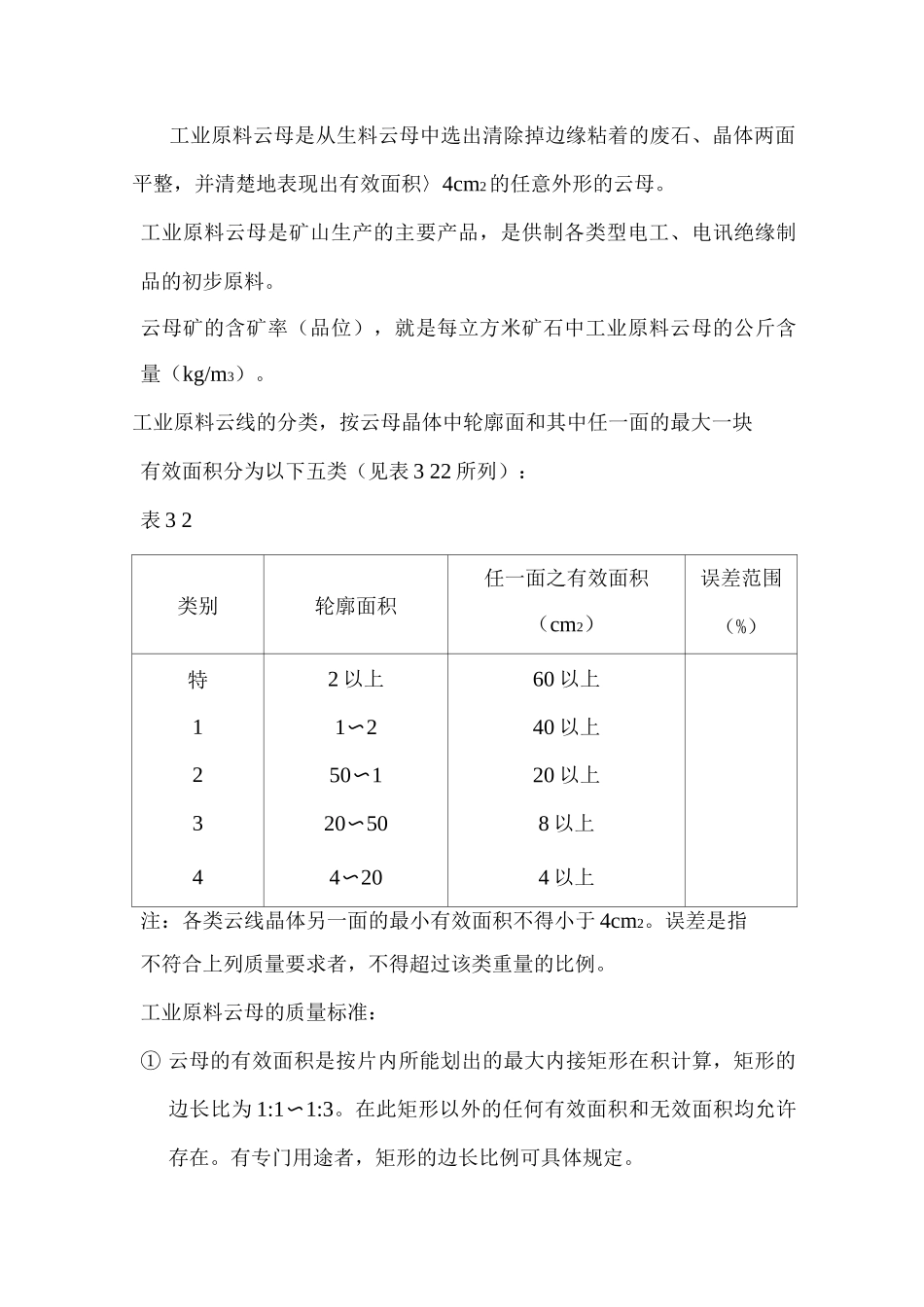

云母矿样品种类、加工和质量要求1 云母样品的种类、加工云母矿样品依次加工，其成品分为：①生料云母②工业原料云母③厚片云母④薄片云母。对地质普查、勘探阶段所采的全部云母样品均应加工到工业原料云母。确定其出成率、含矿率。对每条矿脉，按其云母类型，选取代表性的样品加工到厚片云母，确定其出成率及标号、等级云母的含量。对勘探矿区和大型主要矿脉，则选取代表性样品加工薄片云母（由本单位或委托外单位），做出成率试验。加工厚片、薄片云母样品的数量以能提供确切的出成率和鉴定云母的质量资料为原则。云母样品加工试验，分初选和剥分二个工序，其流程和内容见 3 一 4所列。2 各种云母样品加工的质量标准（1）生料云母或称掌子面云母）生料云母是指从爆破后的矿石中选出底两面轮廓面积大于 4cm2 的云母。生料云母可以有不同厚度，应具可剥性、具严重粘结、针纵构造等自然缺陷的云母晶体，不能作为生料云母。生料云母样品中，不符合要求的云母不得超过样品总重量的 5%;而渣子中，生料云母不得超过渣子重量的 2%。（2）工业原料云母（或称初选云母）工业原料云母是从生料云母中选出清除掉边缘粘着的废石、晶体两面平整，并清楚地表现出有效面积〉4cm2的任意外形的云母。工业原料云母是矿山生产的主要产品，是供制各类型电工、电讯绝缘制品的初步原料。云母矿的含矿率（品位），就是每立方米矿石中工业原料云母的公斤含量（kg/m3）。工业原料云线的分类，按云母晶体中轮廓面和其中任一面的最大一块有效面积分为以下五类（见表 3 22 所列）：表 3 2类别轮廓面积任一面之有效面积（cm2）误差范围（%）特2 以上60 以上11〜240 以上250〜120 以上320〜508 以上44〜204 以上注：各类云线晶体另一面的最小有效面积不得小于 4cm2。误差是指不符合上列质量要求者，不得超过该类重量的比例。工业原料云母的质量标准：① 云母的有效面积是按片内所能划出的最大内接矩形在积计算，矩形的边长比为 1:1〜1:3。在此矩形以外的任何有效面积和无效面积均允许存在。有专门用途者，矩形的边长比例可具体规定。② 云母晶体的厚度，板状不限，楔形者，最厚边的最大厚度不得超过 10mm 。③ 有效面积内不允许有穿孔、嵌填物、粘结、裂缝、凹入角、皱纹（或折纹）、连生物和羽毛状梗子层等自然缺陷；不允许有已完全丧失弹性和挠曲性能的严重风化的云母（风化云应另行分类、称重、求得出成率）。④ 云母晶体不重有易于脱落和易于折分...
