井架基础计算书及施工方案

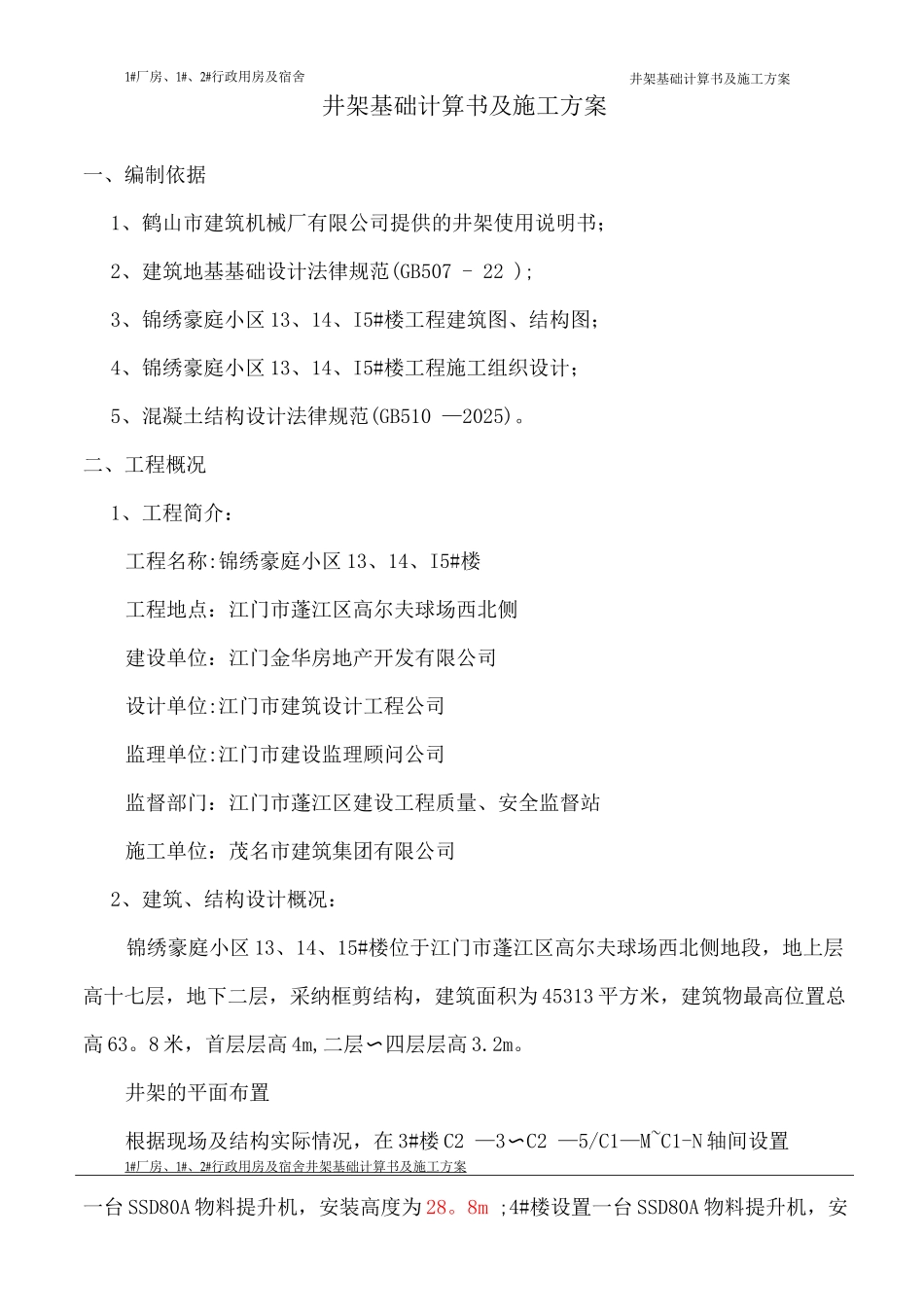

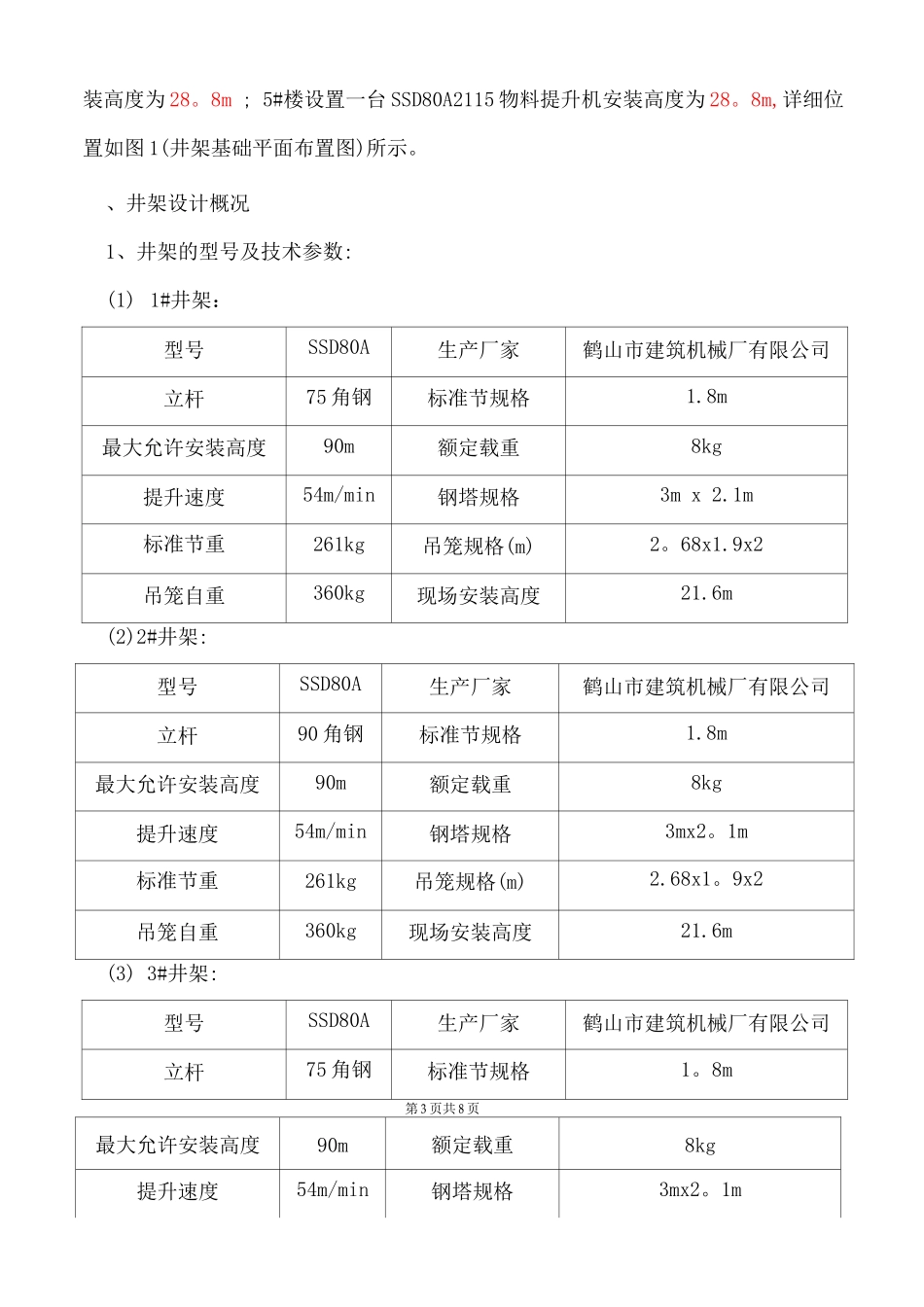

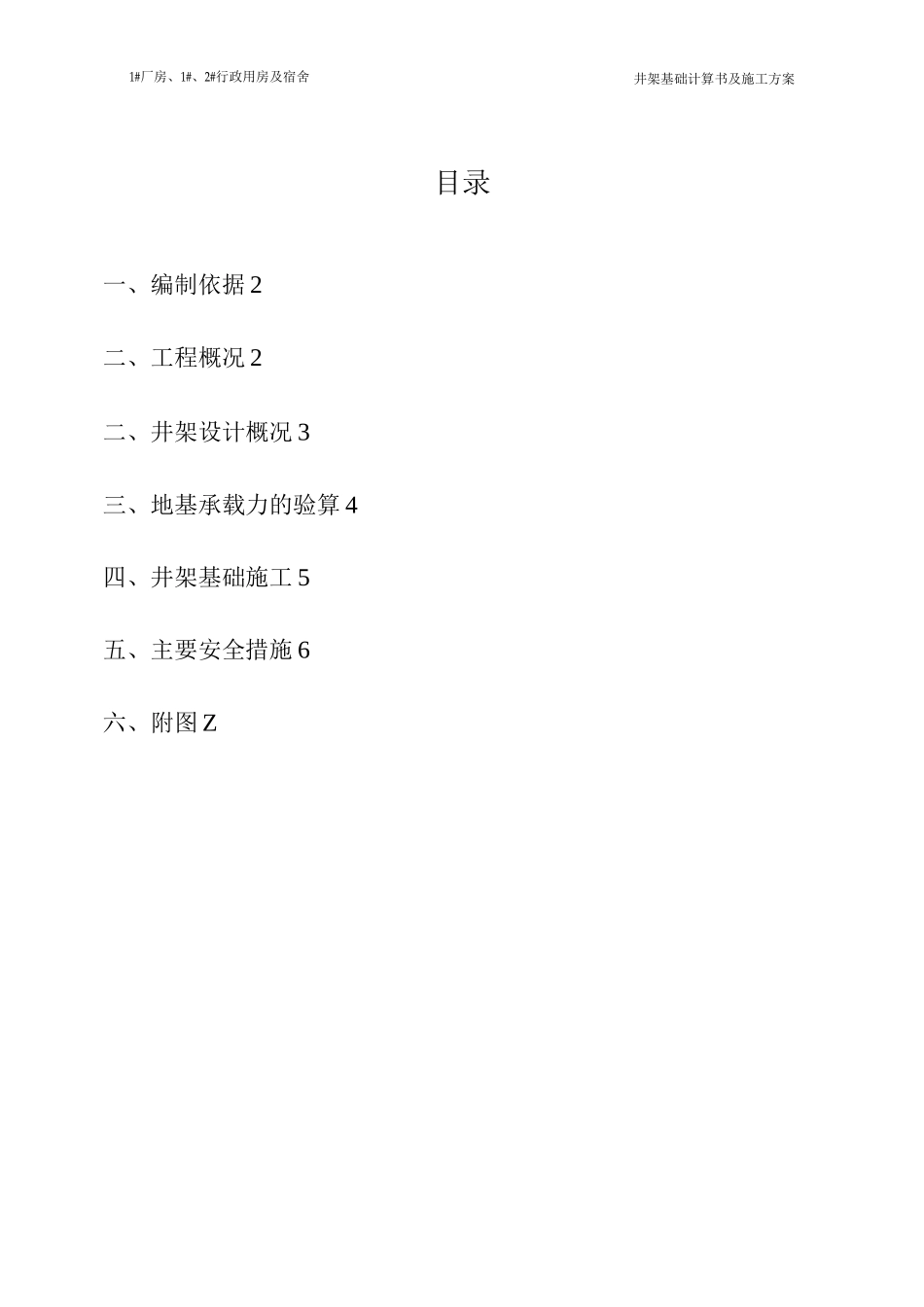

1#厂房、1#、2#行政用房及宿舍目录一、编制依据 2二、工程概况 2二、井架设计概况 3三、地基承载力的验算 4四、井架基础施工 5五、主要安全措施 6六、附图 Z井架基础计算书及施工方案1#厂房、1#、2#行政用房及宿舍井架基础计算书及施工方案一、编制依据1、鹤山市建筑机械厂有限公司提供的井架使用说明书；2、建筑地基基础设计法律规范(GB507 - 22 );3、锦绣豪庭小区 13、14、I5#楼工程建筑图、结构图；4、锦绣豪庭小区 13、14、I5#楼工程施工组织设计；5、混凝土结构设计法律规范(GB510 —2025)。二、工程概况1、工程简介：工程名称:锦绣豪庭小区 13、14、I5#楼工程地点：江门市蓬江区高尔夫球场西北侧建设单位：江门金华房地产开发有限公司设计单位:江门市建筑设计工程公司监理单位:江门市建设监理顾问公司监督部门：江门市蓬江区建设工程质量、安全监督站施工单位：茂名市建筑集团有限公司2、建筑、结构设计概况：锦绣豪庭小区 13、14、15#楼位于江门市蓬江区高尔夫球场西北侧地段，地上层高十七层，地下二层，采纳框剪结构，建筑面积为 45313 平方米，建筑物最高位置总高 63。8 米，首层层高 4m,二层四层层高〜3.2m。井架的平面布置根据现场及结构实际情况，在 3#楼 C2 —3〜C2 —5/C1—M~C1-N 轴间设置1# 厂房、 1# 、 2# 行政用房及宿舍井架基础计算书及施工方案 一台 SSD80A 物料提升机，安装高度为 28。8m ;4#楼设置一台 SSD80A 物料提升机，安井架基础计算书及施工方案装高度为 28。8m ; 5#楼设置一台 SSD80A2115 物料提升机安装高度为 28。8m,详细位置如图 1(井架基础平面布置图)所示。、井架设计概况1、井架的型号及技术参数:(1) 1#井架：型号SSD80A生产厂家鹤山市建筑机械厂有限公司立杆75 角钢标准节规格1.8m最大允许安装高度90m额定载重8kg提升速度54m/min钢塔规格3m x 2.1m标准节重261kg吊笼规格(m)2。68x1.9x2吊笼自重360kg现场安装高度21.6m(2)2#井架:型号SSD80A生产厂家鹤山市建筑机械厂有限公司立杆90 角钢标准节规格1.8m最大允许安装高度90m额定载重8kg提升速度54m/min钢塔规格3mx2。1m标准节重261kg吊笼规格(m)2.68x1。9x2吊笼自重360kg现场安装高度21.6m(3) 3#井架:型号SSD80A生产厂家鹤山市建筑机械厂有限公司立杆75 角钢标准节规格1。8m第 3 页共 8 页最大允许安装高度90m额定载重8kg提升速度54m/min钢塔规格3mx2。1m标准节重261kg吊笼规格(m)吊笼自重360kg现场安...
