井架的安装与拆除施工方案

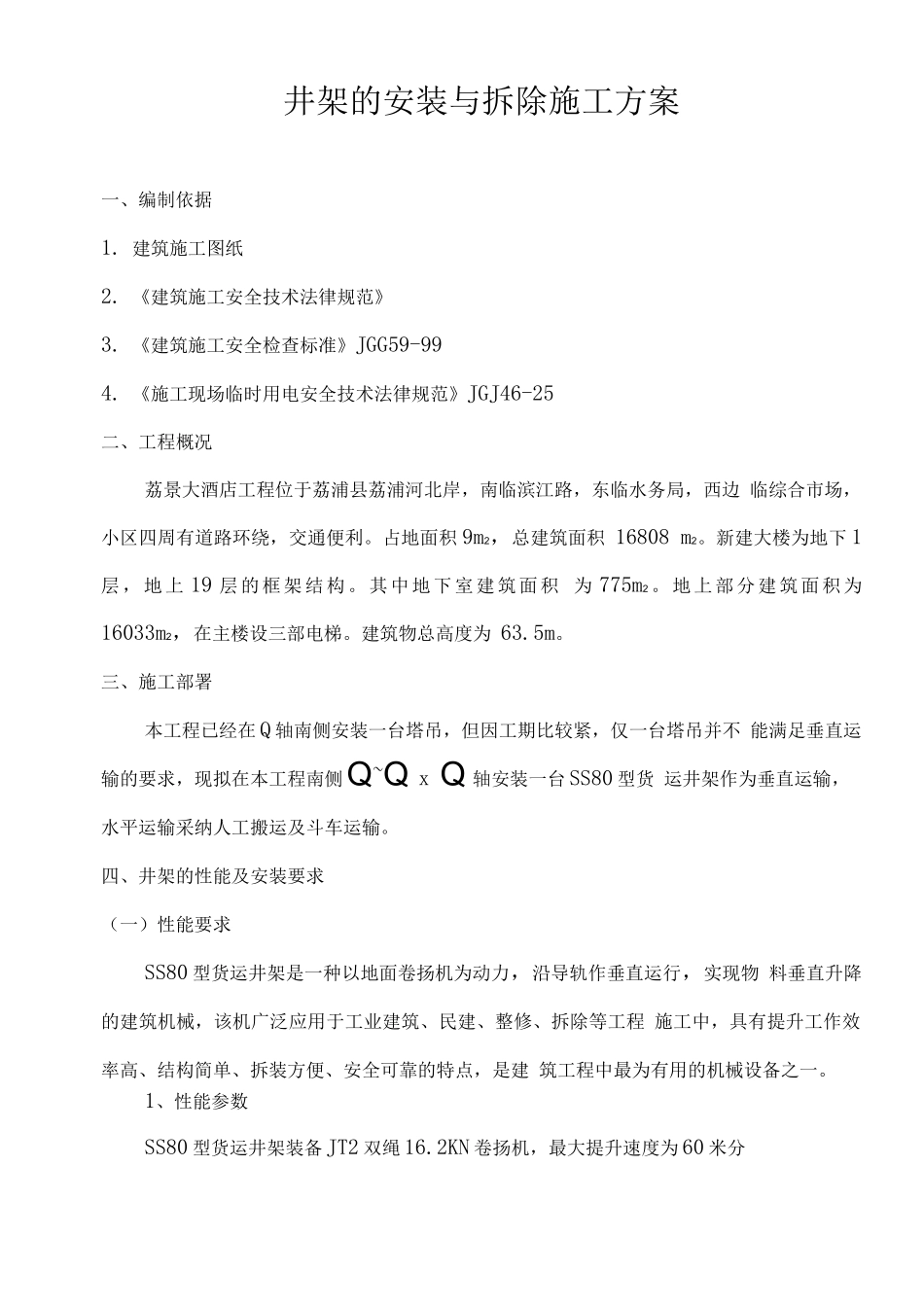

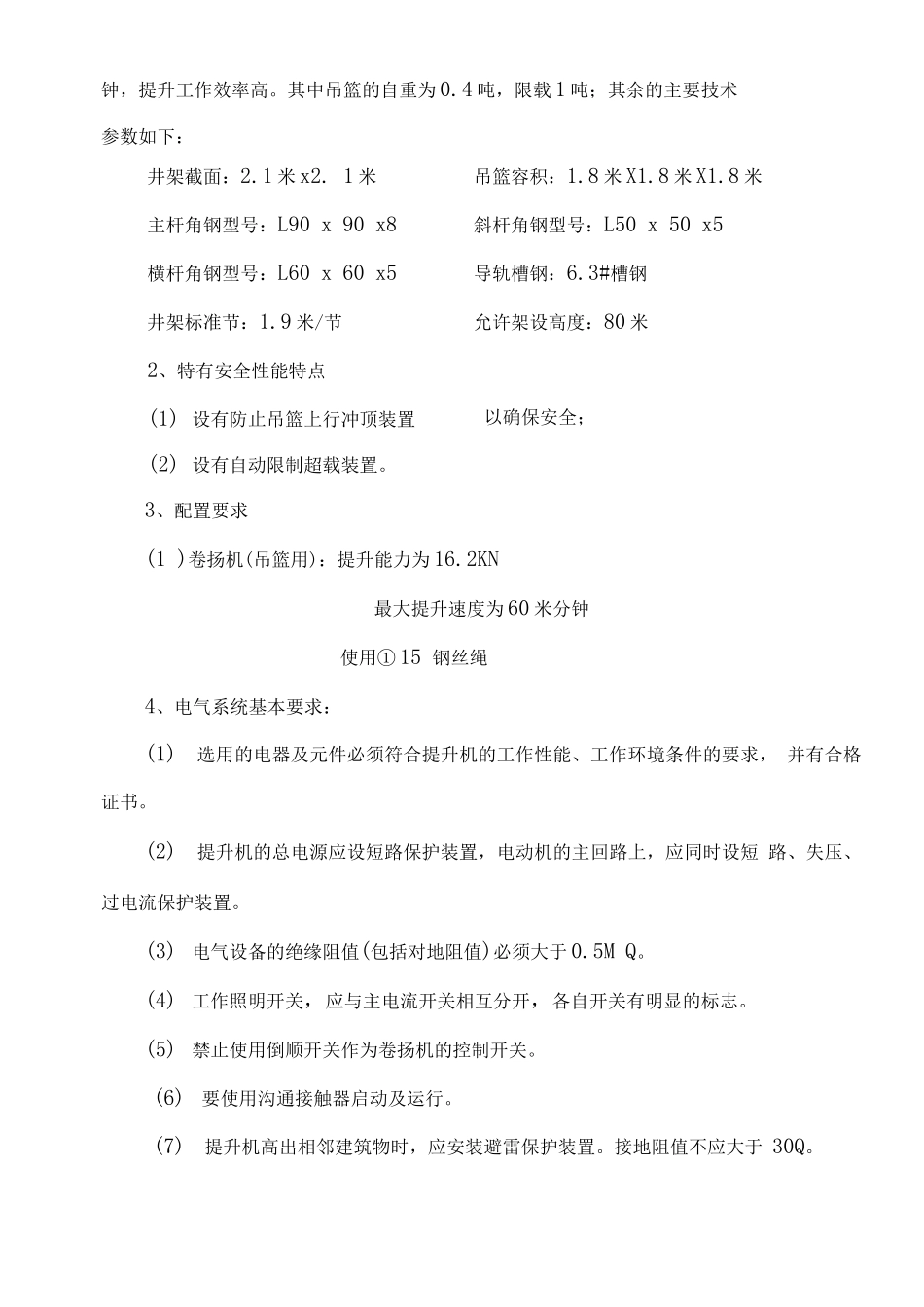

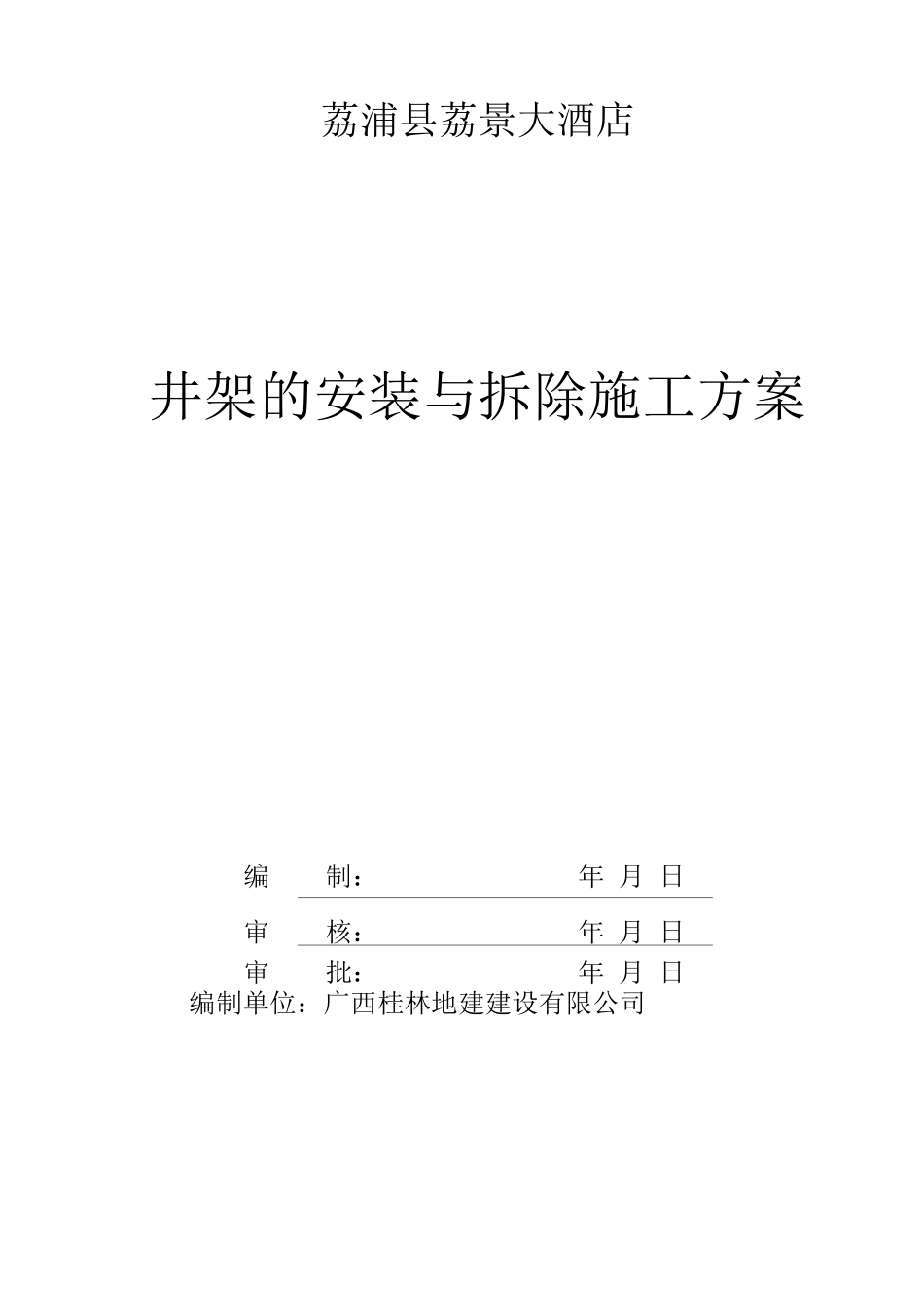

荔浦县荔景大酒店井架的安装与拆除施工方案编制：年 月 日审核：年 月 日审批：年 月 日编制单位：广西桂林地建建设有限公司井架的安装与拆除施工方案一、编制依据1. 建筑施工图纸2. 《建筑施工安全技术法律规范》3. 《建筑施工安全检查标准》JGG59-994. 《施工现场临时用电安全技术法律规范》JGJ46-25二、工程概况荔景大酒店工程位于荔浦县荔浦河北岸，南临滨江路，东临水务局，西边 临综合市场，小区四周有道路环绕，交通便利。占地面积 9m2，总建筑面积 16808 m2。新建大楼为地下 1层，地上 19 层的框架结构。其中地下室建筑面积 为 775m2 。地上部分建筑面积为16033m2，在主楼设三部电梯。建筑物总高度为 63.5m。三、施工部署本工程已经在 Q 轴南侧安装一台塔吊，但因工期比较紧，仅一台塔吊并不 能满足垂直运输的要求，现拟在本工程南侧Q~Q x Q 轴安装一台 SS80 型货 运井架作为垂直运输，水平运输采纳人工搬运及斗车运输。四、井架的性能及安装要求（一）性能要求SS80 型货运井架是一种以地面卷扬机为动力，沿导轨作垂直运行，实现物 料垂直升降的建筑机械，该机广泛应用于工业建筑、民建、整修、拆除等工程 施工中，具有提升工作效率高、结构简单、拆装方便、安全可靠的特点，是建 筑工程中最为有用的机械设备之一。1、性能参数SS80 型货运井架装备 JT2 双绳 16.2KN 卷扬机，最大提升速度为 60 米分钟，提升工作效率高。其中吊篮的自重为 0.4 吨，限载 1 吨；其余的主要技术参数如下：3、配置要求(1 )卷扬机(吊篮用)：提升能力为 16.2KN最大提升速度为 60 米分钟使用① 15 钢丝绳4、电气系统基本要求：(1)选用的电器及元件必须符合提升机的工作性能、工作环境条件的要求， 并有合格证书。(2)提升机的总电源应设短路保护装置，电动机的主回路上，应同时设短 路、失压、过电流保护装置。(3) 电气设备的绝缘阻值(包括对地阻值)必须大于 0.5M Q。(4) 工作照明开关，应与主电流开关相互分开，各自开关有明显的标志。(5) 禁止使用倒顺开关作为卷扬机的控制开关。(6)要使用沟通接触器启动及运行。(7)提升机高出相邻建筑物时，应安装避雷保护装置。接地阻值不应大于 30Q。井架截面：2.1 米 x2. 1 米主杆角钢型号：L90 x 90 x8横杆角钢型号：L60 x 60 x5井架标准节：1.9 米/节2、特有安全性能特点(1) 设有防止吊篮上行冲顶装置(2) 设有自动限制超载装置。吊篮容积：1.8 米...
