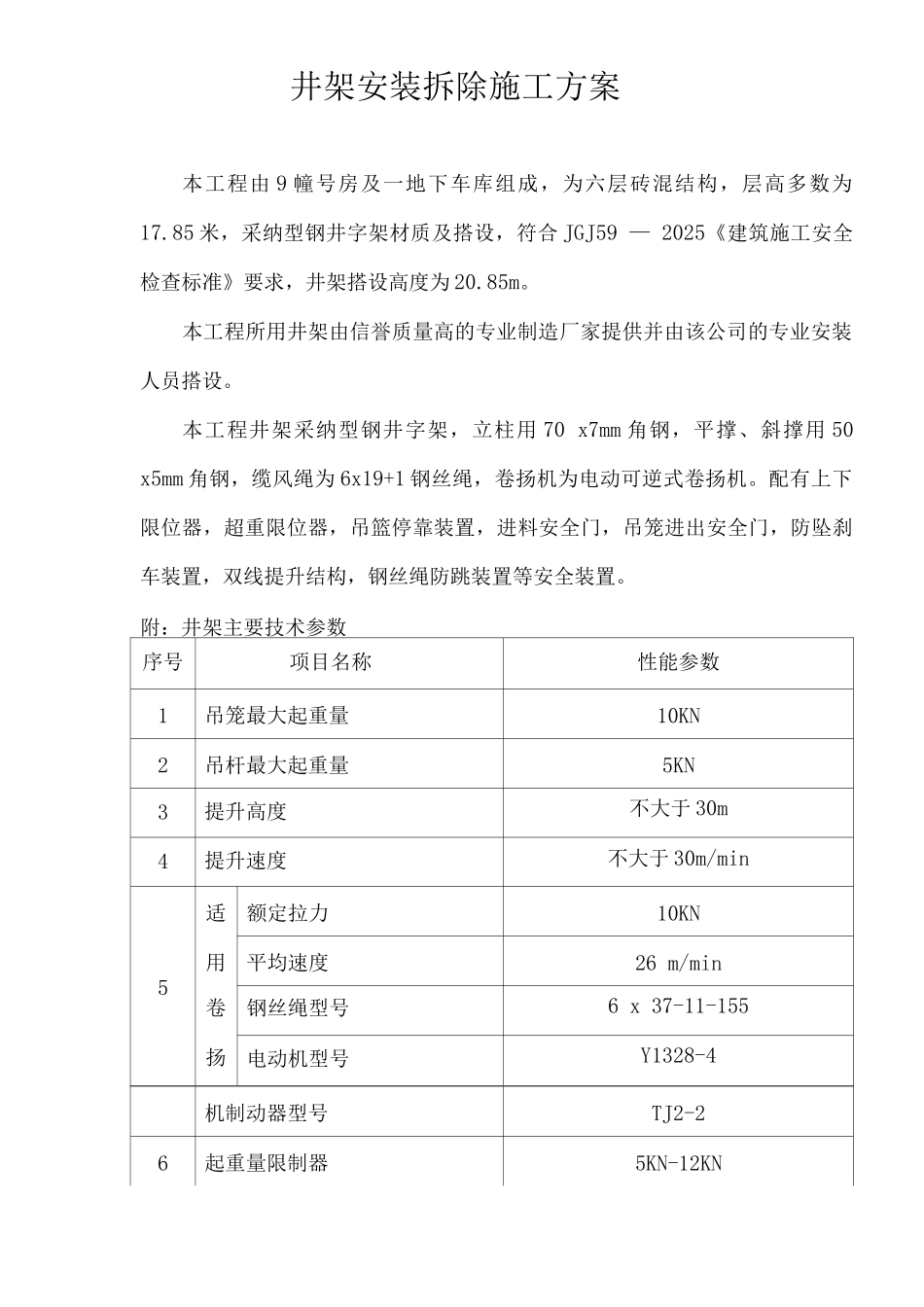

井架安装拆除施工方案

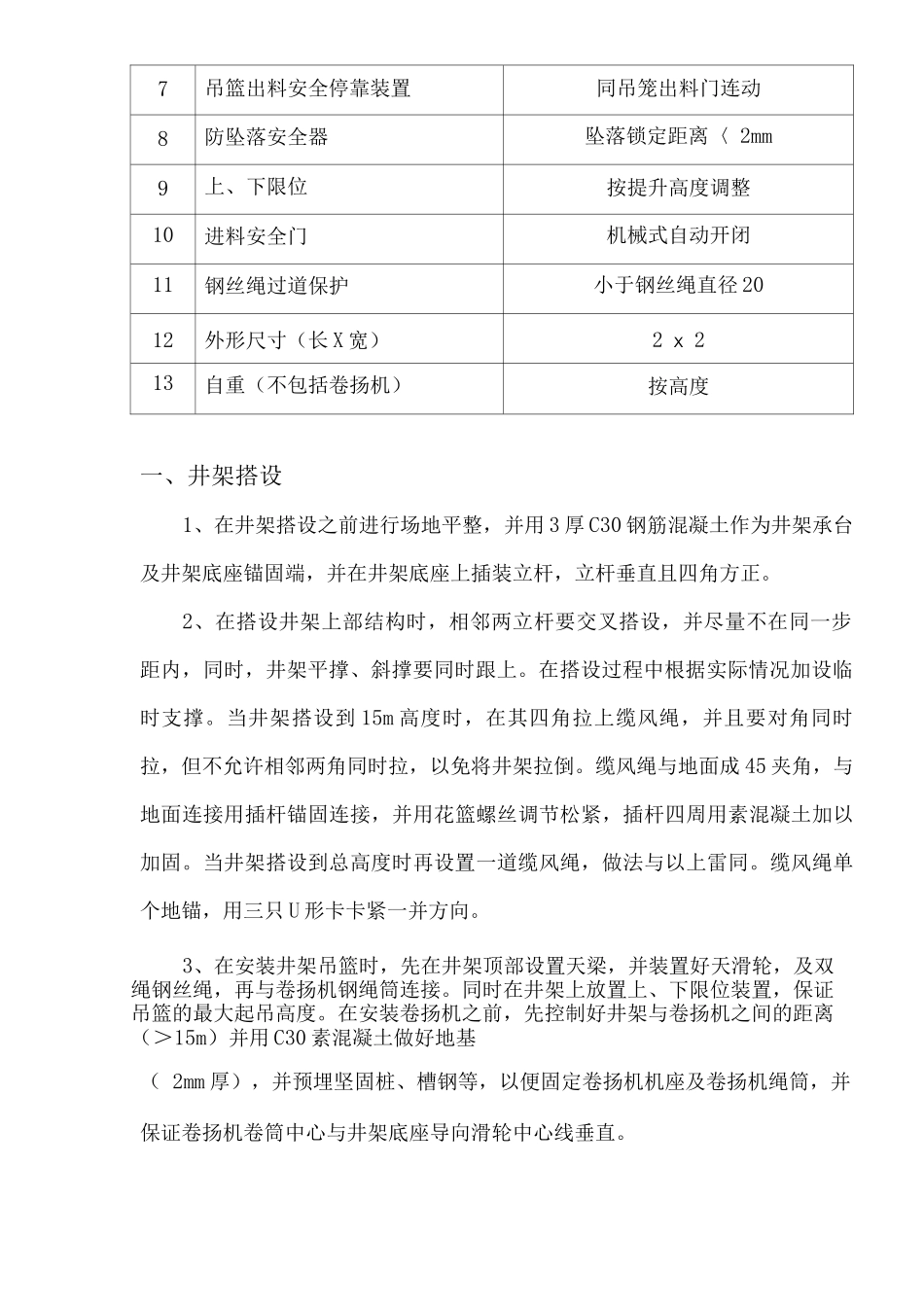

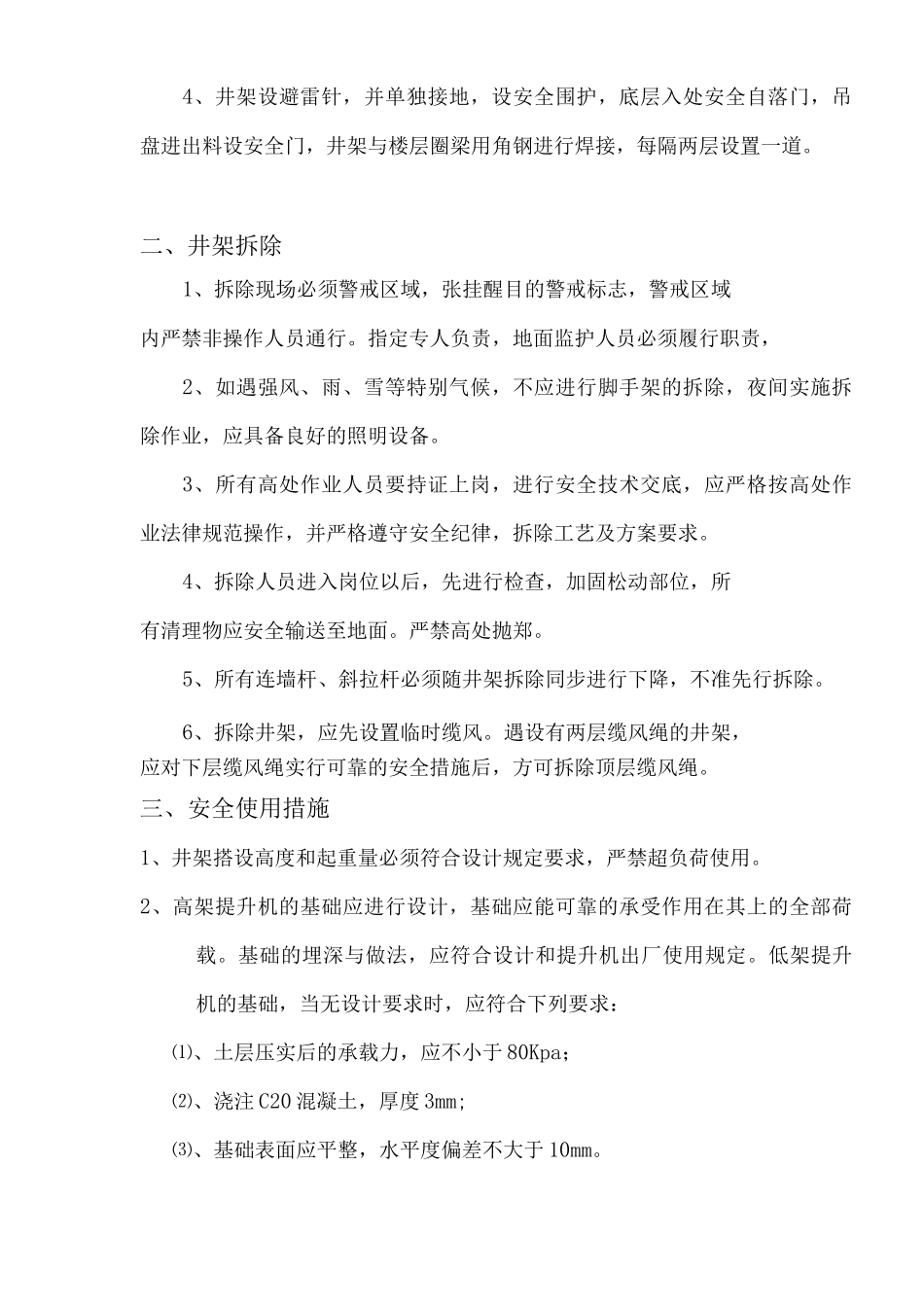

井架安装拆除施工方案本工程由 9 幢号房及一地下车库组成，为六层砖混结构，层高多数为17.85 米，采纳型钢井字架材质及搭设，符合 JGJ59 — 2025《建筑施工安全检查标准》要求，井架搭设高度为 20.85m。本工程所用井架由信誉质量高的专业制造厂家提供并由该公司的专业安装人员搭设。本工程井架采纳型钢井字架，立柱用 70 x7mm 角钢，平撑、斜撑用 50 x5mm 角钢，缆风绳为 6x19+1 钢丝绳，卷扬机为电动可逆式卷扬机。配有上下限位器，超重限位器，吊篮停靠装置，进料安全门，吊笼进出安全门，防坠刹车装置，双线提升结构，钢丝绳防跳装置等安全装置。附：井架主要技术参数序号项目名称性能参数1吊笼最大起重量10KN2吊杆最大起重量5KN3提升高度不大于 30m4提升速度不大于 30m/min适额定拉力10KN5用平均速度26 m/min卷钢丝绳型号6 x 37-11-155扬电动机型号Y1328-4机制动器型号TJ2-26起重量限制器5KN-12KN7吊篮出料安全停靠装置同吊笼出料门连动8防坠落安全器坠落锁定距离〈 2mm9上、下限位按提升高度调整10进料安全门机械式自动开闭11钢丝绳过道保护小于钢丝绳直径 2012外形尺寸（长 X 宽）2 X 213自重（不包括卷扬机）按高度一、井架搭设1、在井架搭设之前进行场地平整，并用 3 厚 C30 钢筋混凝土作为井架承台及井架底座锚固端，并在井架底座上插装立杆，立杆垂直且四角方正。2、在搭设井架上部结构时，相邻两立杆要交叉搭设，并尽量不在同一步距内，同时，井架平撑、斜撑要同时跟上。在搭设过程中根据实际情况加设临时支撑。当井架搭设到 15m 高度时，在其四角拉上缆风绳，并且要对角同时拉，但不允许相邻两角同时拉，以免将井架拉倒。缆风绳与地面成 45 夹角，与地面连接用插杆锚固连接，并用花篮螺丝调节松紧，插杆四周用素混凝土加以加固。当井架搭设到总高度时再设置一道缆风绳，做法与以上雷同。缆风绳单个地锚，用三只 U 形卡卡紧一并方向。3、在安装井架吊篮时，先在井架顶部设置天梁，并装置好天滑轮，及双绳钢丝绳，再与卷扬机钢绳筒连接。同时在井架上放置上、下限位装置，保证吊篮的最大起吊高度。在安装卷扬机之前，先控制好井架与卷扬机之间的距离（＞15m）并用 C30 素混凝土做好地基（ 2mm 厚），并预埋坚固桩、槽钢等，以便固定卷扬机机座及卷扬机绳筒，并保证卷扬机卷筒中心与井架底座导向滑轮中心线垂直。4、井架设避雷针，并单独接地，设安全围护，底层入处安全自落门，吊盘进出料设安全...
