交叉点支护形式变更及过采空区施工安全技术措施

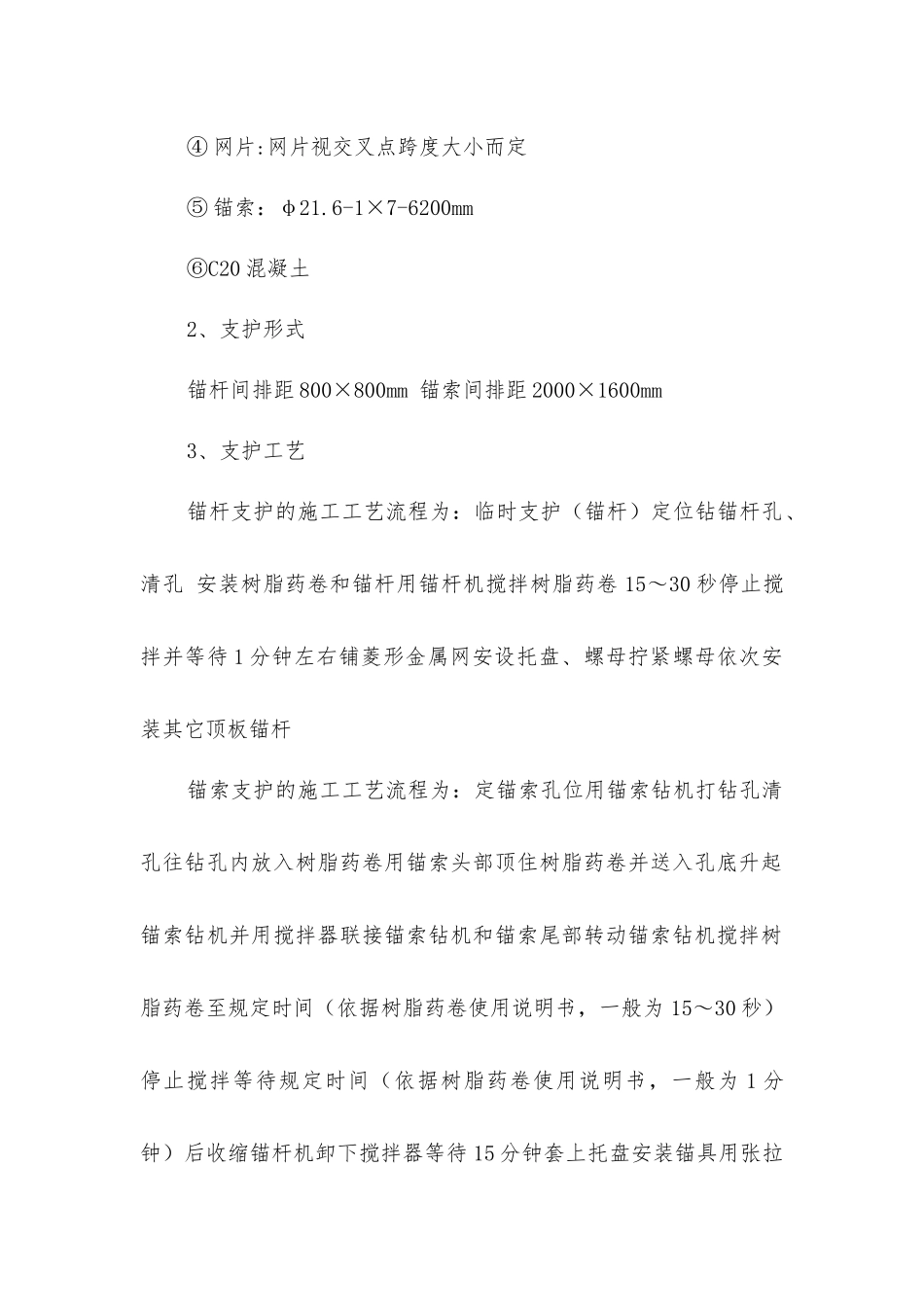

交叉点支护形式变更及过采空区施工安全技术措施一、施工概述工程概述：根据主斜井井底车场施工图的安排，在距测点B（X=XXX7.180，Y=XXX.865）68.819m 处有一交叉点（长度为 15.25米，跨度最大为 8.3m）；掘进通过交叉点后，遇到 9#煤采空区。为了进一步保证交叉点施工及过采空区的施工安全，特制定本安全措施。二、工程安排Ⅰ、过交叉点施工1、支护材料① 锚杆：锚杆杆体为左旋无纵筋螺纹钢筋专用锚杆钢材，公称直径 22mm，长度 2200mm。② 锚杆配件：拱型高强度托盘，规格为 100×100×10mm。③ 锚固剂：每根螺纹钢锚杆配 1 支 Z2355 型树脂药卷，1 支K2355 型树脂药卷（中速药卷在下部，快速药卷在上部）；④ 网片:网片视交叉点跨度大小而定⑤ 锚索：φ21.6-1×7-6200mm⑥C20 混凝土2、支护形式锚杆间排距 800×800mm 锚索间排距 2000×1600mm3、支护工艺锚杆支护的施工工艺流程为：临时支护（锚杆）定位钻锚杆孔、清孔 安装树脂药卷和锚杆用锚杆机搅拌树脂药卷 15～30 秒停止搅拌并等待 1 分钟左右铺菱形金属网安设托盘、螺母拧紧螺母依次安装其它顶板锚杆锚索支护的施工工艺流程为：定锚索孔位用锚索钻机打钻孔清孔往钻孔内放入树脂药卷用锚索头部顶住树脂药卷并送入孔底升起锚索钻机并用搅拌器联接锚索钻机和锚索尾部转动锚索钻机搅拌树脂药卷至规定时间（依据树脂药卷使用说明书，一般为 15～30 秒）停止搅拌等待规定时间（依据树脂药卷使用说明书，一般为 1 分钟）后收缩锚杆机卸下搅拌器等待 15 分钟套上托盘安装锚具用张拉设备张拉锚索。Ⅱ、过采空区的施工措施i、 与采空区的交叉处巷道掘进过程当中遇采空区的一侧采纳粗料石砌筑丁字墙支护，在 砌 筑 墙 体 之 前 先 在 采 空 区 支 设 “ 井 ” 型 木 垛（1200×200×200mm，临时支护），在轨道巷砌墙过程当中预埋锚杆（规格：φ22×1600mm），砌筑完墙体后挂钢筋网喷射混凝土支护。交叉点处墙体厚 1.5m，木垛间距 2.5m，排距 4.5m，第 1 垒木垛距墙 1.6m，每排支设 3 垒木垛。锚杆采纳 φ22×2200mm，间排距为1000×1000mm，锚杆托板为 100×100×10mm 铁质，矩形布置，网片为 φ6.5mm 钢筋网，规格 2000×1000mm，网格 100×100mm。混凝土：水泥标号：425# ,砂子：细砂,石子料径：5-10mm,混凝土配比：1:2：2.5（体积比）。具体施工工艺如下：作业地点安全检查→按要求加设木垛→处理帮壁→挖基础→砌墙（加锚...
