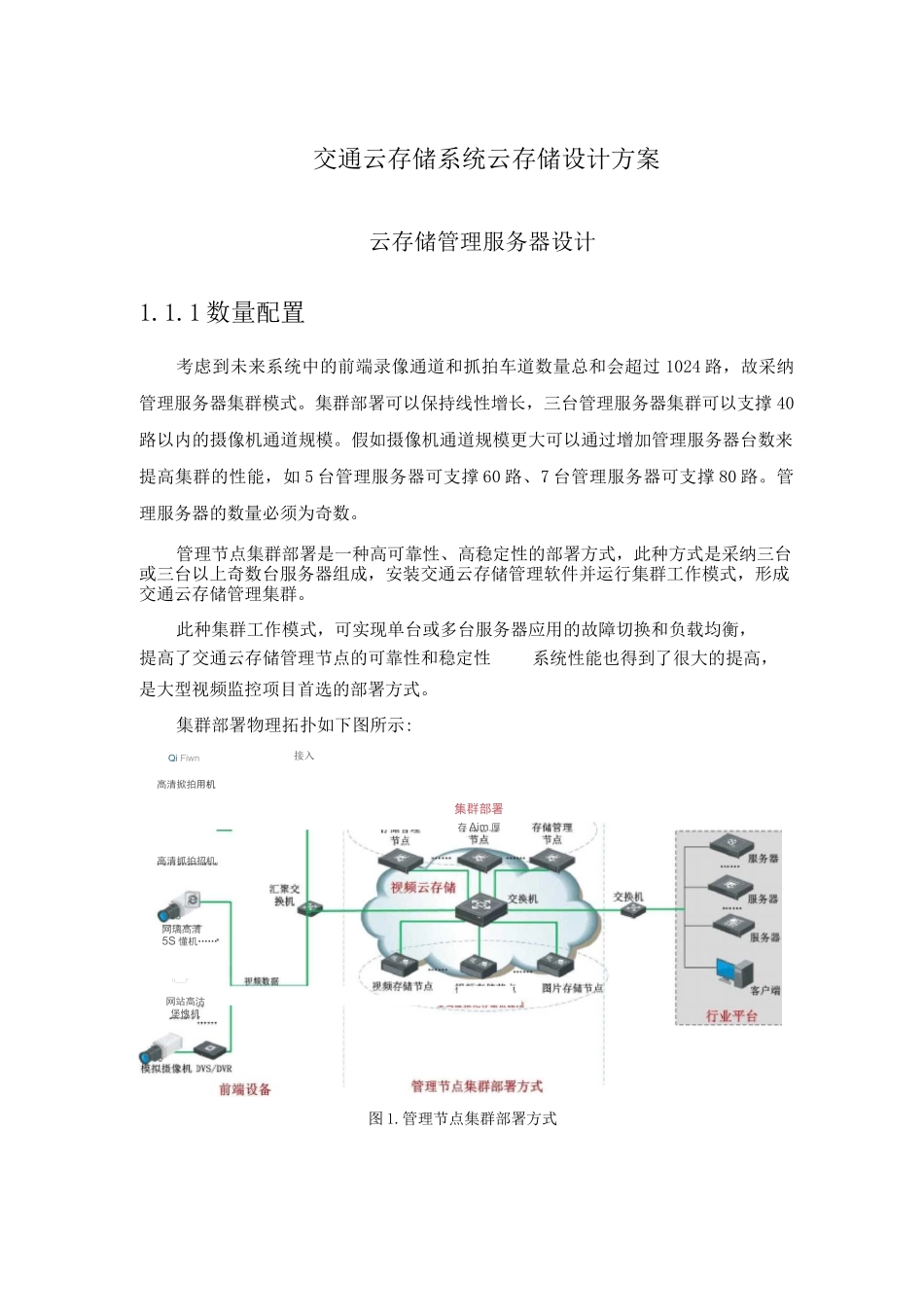

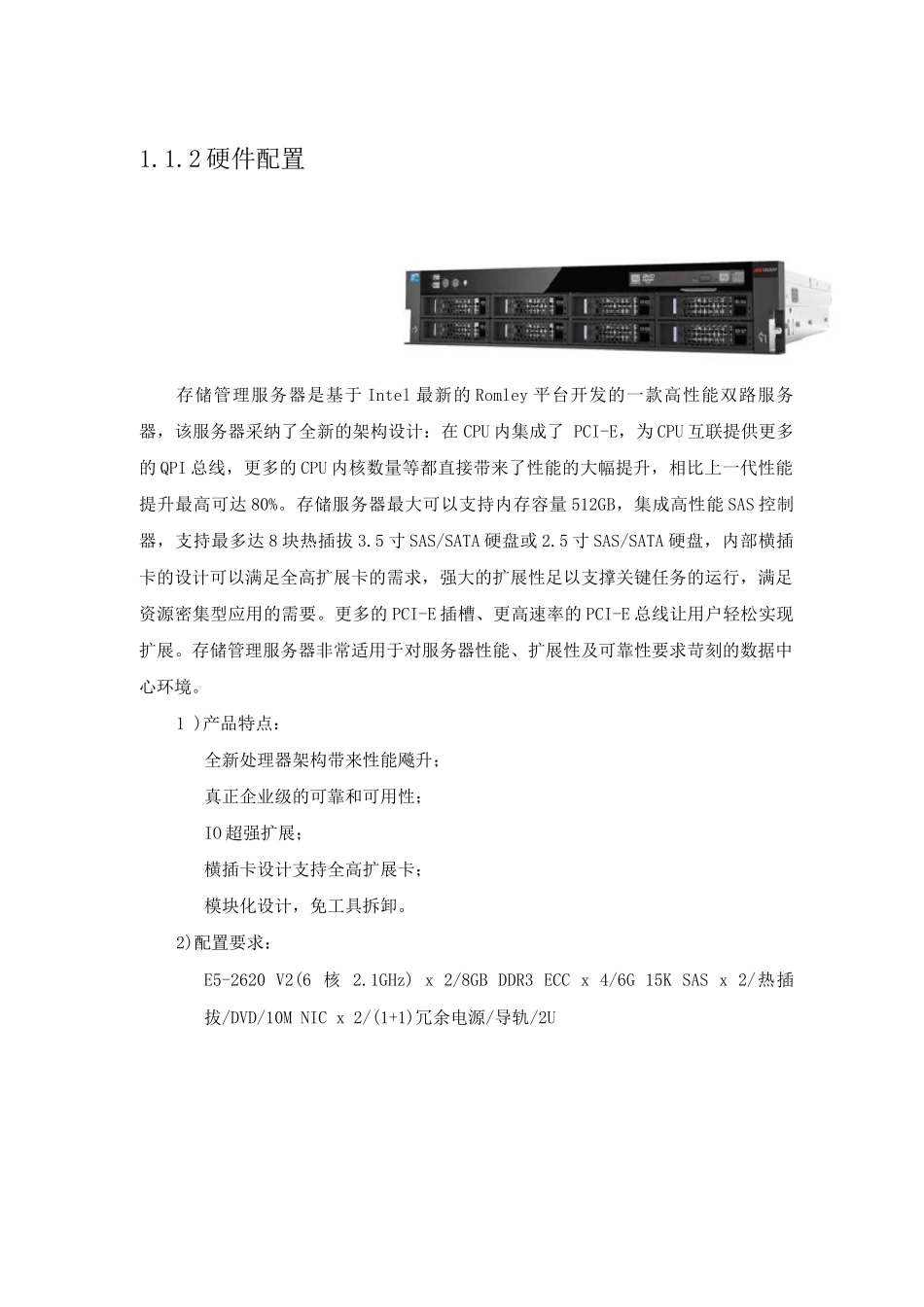

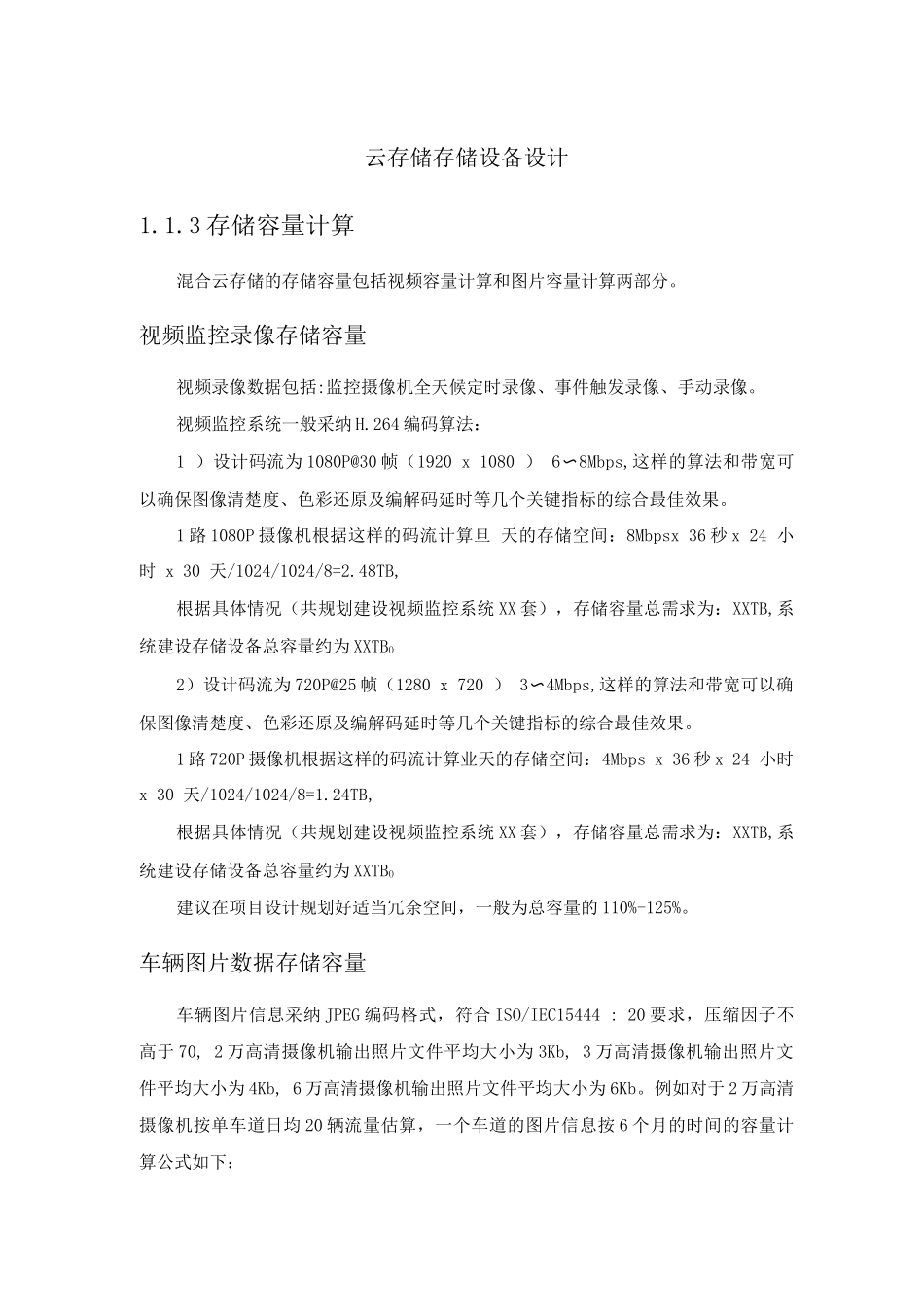

交通云存储系统云存储设计方案云存储管理服务器设计1.1.1 数量配置考虑到未来系统中的前端录像通道和抓拍车道数量总和会超过 1024 路，故采纳管理服务器集群模式。集群部署可以保持线性增长，三台管理服务器集群可以支撑 40路以内的摄像机通道规模。假如摄像机通道规模更大可以通过增加管理服务器台数来提高集群的性能，如 5 台管理服务器可支撑 60 路、7 台管理服务器可支撑 80 路。管理服务器的数量必须为奇数。管理节点集群部署是一种高可靠性、高稳定性的部署方式，此种方式是采纳三台或三台以上奇数台服务器组成，安装交通云存储管理软件并运行集群工作模式，形成交通云存储管理集群。此种集群工作模式，可实现单台或多台服务器应用的故障切换和负载均衡，是大型视频监控项目首选的部署方式。集群部署物理拓扑如下图所示:提高了交通云存储管理节点的可靠性和稳定性系统性能也得到了很大的提高，接入Qi Fiwn高清掀拍用机高清抓拍招机图 1.管理节点集群部署方式网站高沽堡愧机网璃高清5S 懂机……U_____I*集群部署存 Aim 厚1.1.2 硬件配置存储管理服务器是基于 Intel 最新的 Romley 平台开发的一款高性能双路服务器，该服务器采纳了全新的架构设计：在 CPU 内集成了 PCI-E，为 CPU 互联提供更多的 QPI 总线，更多的 CPU 内核数量等都直接带来了性能的大幅提升，相比上一代性能提升最高可达 80%。存储服务器最大可以支持内存容量 512GB，集成高性能 SAS 控制器，支持最多达 8 块热插拔 3.5 寸 SAS/SATA 硬盘或 2.5 寸 SAS/SATA 硬盘，内部横插卡的设计可以满足全高扩展卡的需求，强大的扩展性足以支撑关键任务的运行，满足资源密集型应用的需要。更多的 PCI-E 插槽、更高速率的 PCI-E 总线让用户轻松实现扩展。存储管理服务器非常适用于对服务器性能、扩展性及可靠性要求苛刻的数据中心环境。1 )产品特点：全新处理器架构带来性能飚升；真正企业级的可靠和可用性；IO 超强扩展；横插卡设计支持全高扩展卡；模块化设计，免工具拆卸。2)配置要求：E5-2620 V2(6 核 2.1GHz) x 2/8GB DDR3 ECC x 4/6G 15K SAS x 2/热插拔/DVD/10M NIC x 2/(1+1)冗余电源/导轨/2U云存储存储设备设计1.1.3 存储容量计算混合云存储的存储容量包括视频容量计算和图片容量计算两部分。视频监控录像存储容量视频录像数据包括:监控摄像机全天候定时录像、事件触发录像、手动录像。视频监控系统一般采纳...
