交通信号工程施工方案

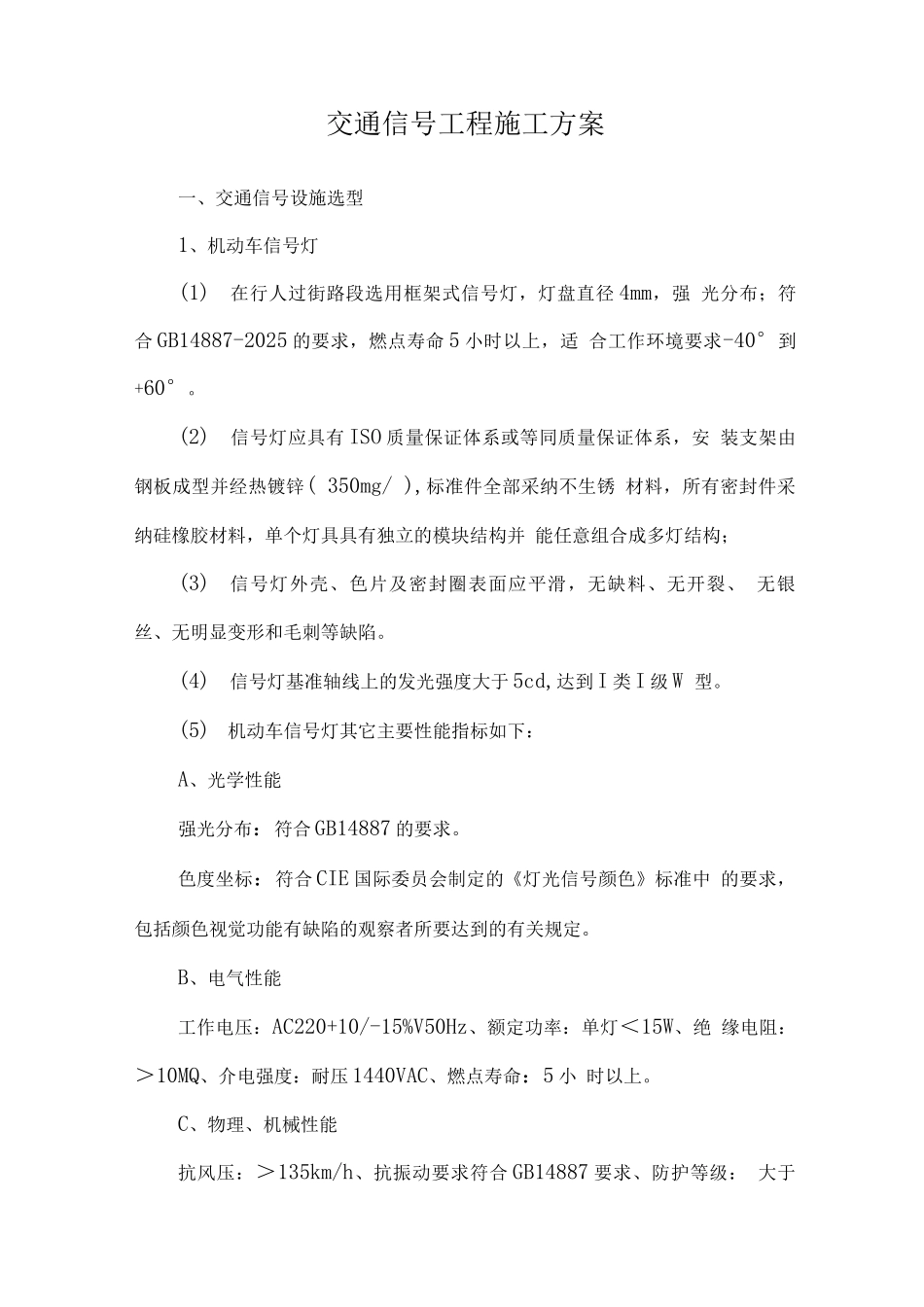

交通信号工程施工方案一、交通信号设施选型1、机动车信号灯(1)在行人过街路段选用框架式信号灯，灯盘直径 4mm，强 光分布；符合 GB14887-2025 的要求，燃点寿命 5 小时以上，适 合工作环境要求-40°到+60°。(2)信号灯应具有 ISO 质量保证体系或等同质量保证体系，安 装支架由钢板成型并经热镀锌( 350mg/ ),标准件全部采纳不生锈 材料，所有密封件采纳硅橡胶材料，单个灯具具有独立的模块结构并 能任意组合成多灯结构；(3)信号灯外壳、色片及密封圈表面应平滑，无缺料、无开裂、 无银丝、无明显变形和毛刺等缺陷。(4)信号灯基准轴线上的发光强度大于 5cd,达到 I 类 I 级 W 型。(5)机动车信号灯其它主要性能指标如下：A、光学性能强光分布：符合 GB14887 的要求。色度坐标：符合 CIE 国际委员会制定的《灯光信号颜色》标准中 的要求，包括颜色视觉功能有缺陷的观察者所要达到的有关规定。B、电气性能工作电压：AC220+10/-15%V50Hz、额定功率：单灯＜15W、绝 缘电阻：＞10MQ、介电强度：耐压 1440VAC、燃点寿命：5 小 时以上。C、物理、机械性能抗风压：＞135km/h、抗振动要求符合 GB14887 要求、防护等级： 大于IP53，光学部件 LED 处可达 IP65。D、适应环境信号灯工作环境温度为-40C〜60C、温度为 25C 时，空气相对 湿度不大于95%。2、慢行信号灯(1)慢行信号灯采纳人行和非机动车一体化立杆信号灯，灯盘 直径3mm，同时符合 GB14887-2025 的要求。(2)信号灯采纳 LED 灯芯，其它电器性能、物理性能等相关技 术指标可结合机动车信号灯的相关技术指标进行选择。3、信号控制机信号控制机应与岳西县其他主要道路的信号机相一致，能够连入 交警指挥中心进行远程控制。具体要求如下：(1)符合最新标准 GB25280-2025 国家标准。(2 )硬件配置A、信号机的标准配置共有多个功能模块，其中有主控板一块; 灯驱动板若干，共计 48 路(含)以上灯驱动；车辆检测器板一块， 每块 16 路检测器；开关电源一块；其它辅助部件有系统母板、配电 板、手控机构、输入、输出接线端子排、电缆 6 条。可外接控制 16 块倒计时屏。B、路信号机具有扩充能力，最大配置能力：主控板一块；灯 驱动板若干，共计 96 路(含)以上灯驱动；车辆检测器板二块，每 块 16 路检测器；开关电源一块；可外接控制 16 块倒计时屏。二、交通信号系统各工序流程1、安装施工流程：定位放线 T 挖沟 T 埋管 T 浇注信号灯基础...
