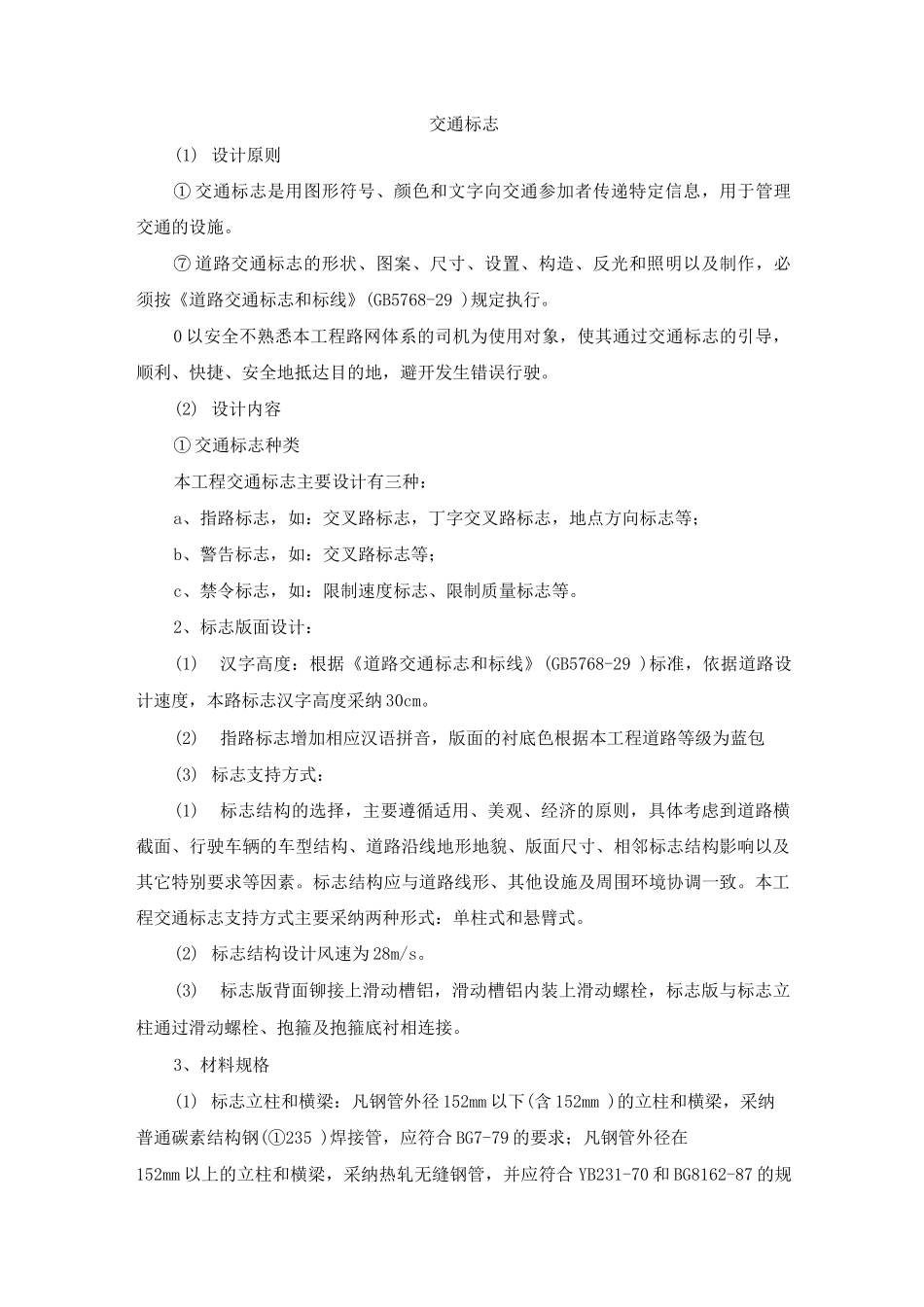

交通标志(1) 设计原则① 交通标志是用图形符号、颜色和文字向交通参加者传递特定信息，用于管理交通的设施。⑦ 道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按《道路交通标志和标线》(GB5768-29 )规定执行。0 以安全不熟悉本工程路网体系的司机为使用对象，使其通过交通标志的引导，顺利、快捷、安全地抵达目的地，避开发生错误行驶。(2) 设计内容① 交通标志种类本工程交通标志主要设计有三种：a、指路标志，如：交叉路标志，丁字交叉路标志，地点方向标志等；b、警告标志，如：交叉路标志等；c、禁令标志，如：限制速度标志、限制质量标志等。2、标志版面设计：(1)汉字高度：根据《道路交通标志和标线》(GB5768-29 )标准，依据道路设计速度，本路标志汉字高度采纳 30cm。(2)指路标志增加相应汉语拼音，版面的衬底色根据本工程道路等级为蓝包(3) 标志支持方式：(1)标志结构的选择，主要遵循适用、美观、经济的原则，具体考虑到道路横截面、行驶车辆的车型结构、道路沿线地形地貌、版面尺寸、相邻标志结构影响以及其它特别要求等因素。标志结构应与道路线形、其他设施及周围环境协调一致。本工程交通标志支持方式主要采纳两种形式：单柱式和悬臂式。(2) 标志结构设计风速为 28m/s。(3)标志版背面铆接上滑动槽铝，滑动槽铝内装上滑动螺栓，标志版与标志立柱通过滑动螺栓、抱箍及抱箍底衬相连接。3、材料规格(1) 标志立柱和横梁：凡钢管外径 152mm 以下(含 152mm )的立柱和横梁，采纳普通碳素结构钢(①235 )焊接管，应符合 BG7-79 的要求；凡钢管外径在152mm 以上的立柱和横梁，采纳热轧无缝钢管，并应符合 YB231-70 和 BG8162-87 的规定。标志立柱柱帽、横梁帽、抱箍以及其他钢结构件均采纳 GB2517-81《一般结构用热连轧钢板和钢带》的钢号为 RJ235 及以上的钢板，并应符合 GB7-88 的规定。（2）标志板：采纳牌号为 2025, T4 状态的硬铝合金板，并符合 GT/T279-24《公路交通标志板技术条件》第 7. 1 条的技术规定。即：铝合金板的化学成分，冷轧板材牌号、规格、力学性能、尺寸及允许偏差应符合 GB190、GB3880、GB3194 的规定。单柱 1、2 标志板厚 2mm，悬臂型标志板厚 3mm。（3）滑动槽铝：采纳 LC4 铝合金挤压型材，并符合 YB1703-77《铝及铝合金挤压型材》的规定。（4）高强螺栓：高强连接螺栓和高强地脚螺栓（包括相应的螺母、垫圈），应采纳 40B 或 45 号钢，并...
