交通标志标线技术交底

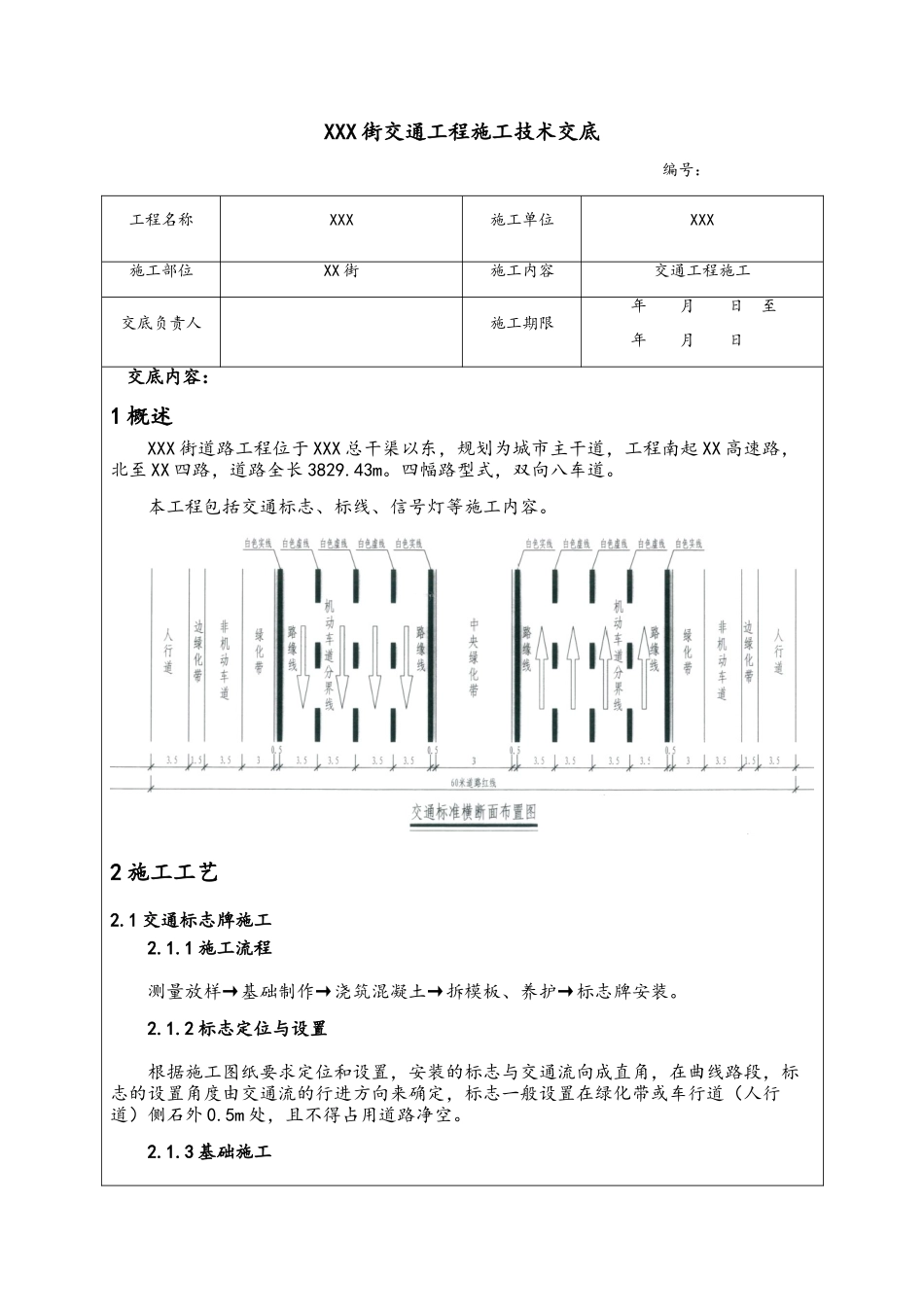

XXX 街交通工程施工技术交底 编号：工程名称XXX施工单位XXX施工部位XX 街 施工内容交通工程施工交底负责人施工期限 年 月 日 至 年 月 日交底内容：1 概述XXX 街道路工程位于 XXX 总干渠以东，规划为城市主干道，工程南起 XX 高速路，北至 XX 四路，道路全长 3829.43m。四幅路型式，双向八车道。本工程包括交通标志、标线、信号灯等施工内容。2 施工工艺2.1 交通标志牌施工2.1.1 施工流程 测量放样→基础制作→浇筑混凝土→拆模板、养护→标志牌安装。 2.1.2 标志定位与设置 根据施工图纸要求定位和设置，安装的标志与交通流向成直角，在曲线路段，标志的设置角度由交通流的行进方向来确定，标志一般设置在绿化带或车行道（人行道）侧石外 0.5m 处，且不得占用道路净空。 2.1.3 基础施工 根据设计图纸定位放样，定出基坑位置。 按设计图纸放出基坑大样开挖，开挖后应达到设计图纸所示的大小和深度，如有扰动的开挖面，加大开挖量，达到设计规定要求。基坑验收合格后，开始浇筑相应标号和厚度的砼垫层，然后支外露部分及基坑以下 15㎝模板，安放、绑扎构造钢筋，绑扎定位地脚螺栓。 模板、钢筋经监理工程师验收合格后，开始浇筑 C30 砼，浇筑时分层捣实，并振捣均匀，基座顶部抹平，砼达到强度后拆模。派专人养护砼基础回填土分层夯实，并与四周地面齐平。 2.1.4 标志牌立柱施工 交通标志杆一般采纳焊接杆，无缝钢管，其材料性能不得低于 Q235 钢。立柱、横梁及外露钢构件应采纳热镀锌处理，锌附着量不得低于 600g/㎡（厚度约 0.09mm）。基础砼强度达到设计要求，并得到监理工程师的审批后，安装支撑结构。 钢支撑立柱、法兰盘、抱箍及连接螺栓等钢结构均采纳热浸镀锌处理。立柱安装主要采纳吊车吊装，高空作业车辅助安装，运输车运至现场。对于单悬，将板面固定在立柱和横梁上后，再一起安装。2.1.5 标志板面制作 标志板面的制作采纳工厂集中制作，包装准备装车，运往施工场地安装。 交通标志的形状、图案和颜色严格根据《道路交通标志和标线》（GB5768-2025）及图纸的规定执行，所有标志上的汉字、汉语拼音字母、英文字、阿拉伯数字符合《道路交通标志和标线》（GB5768-2025）的规定，不采纳其它字体。标志板符合相关法律规范的规定，根据《道路交通标志和标线》（GB5768-2025）及图纸的规定进行加固，槽钢在粘贴定向反光膜之前与板面铆接好。符合《公路交通标志板技术条件》的规定。标志板材料...
