人字型截水骨架护坡施工方案VIP专享

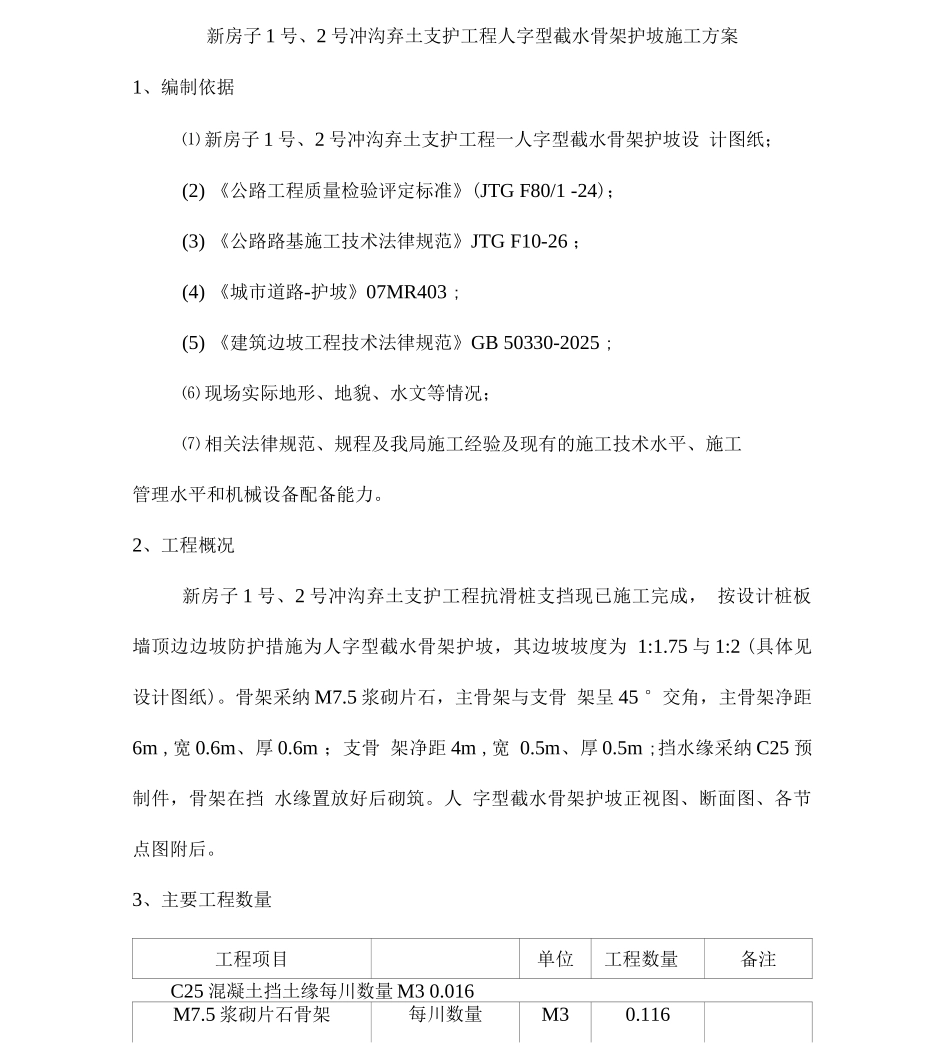

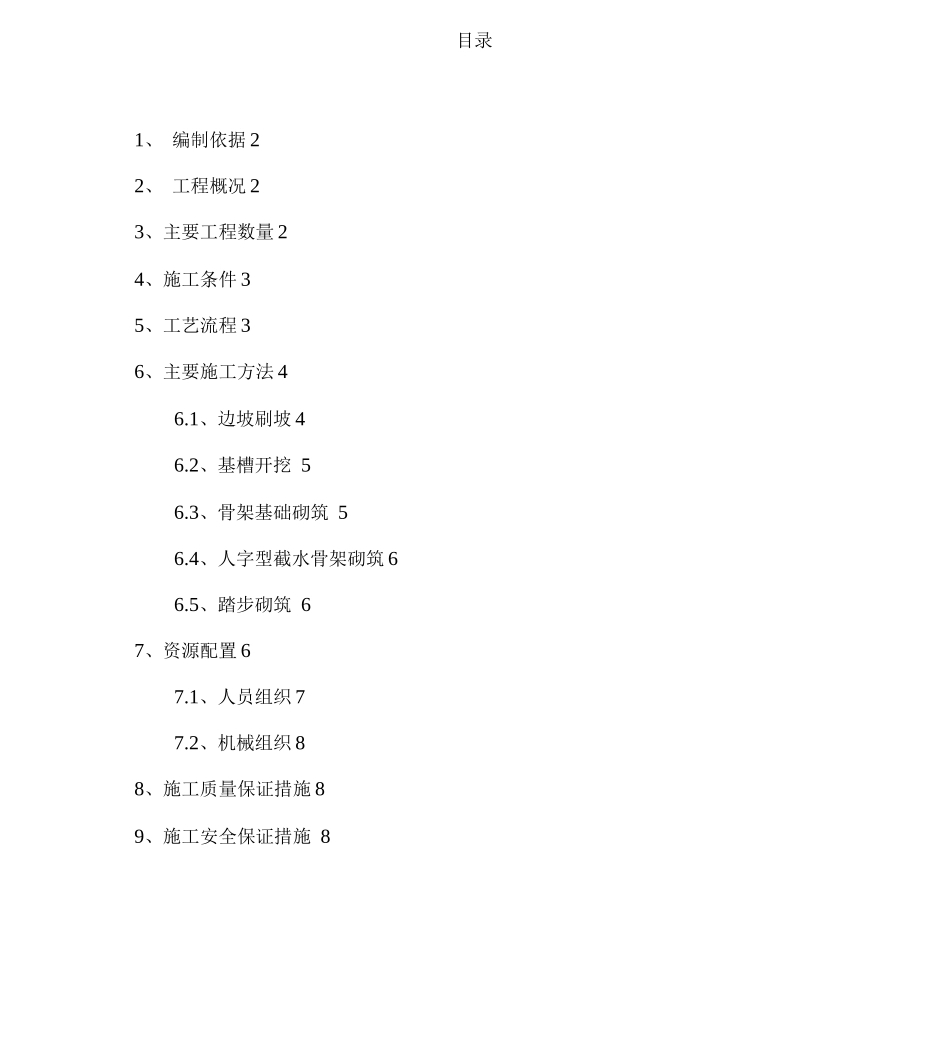

目录1、 编制依据 22、 工程概况 23、主要工程数量 24、施工条件 35、工艺流程 36、主要施工方法 46.1、边坡刷坡 46.2、基槽开挖 56.3、骨架基础砌筑 56.4、人字型截水骨架砌筑 66.5、踏步砌筑 67、资源配置 67.1、人员组织 77.2、机械组织 88、施工质量保证措施 89、施工安全保证措施 8新房子 1 号、2 号冲沟弃土支护工程人字型截水骨架护坡施工方案1、编制依据⑴ 新房子 1 号、2 号冲沟弃土支护工程一人字型截水骨架护坡设 计图纸；(2) 《公路工程质量检验评定标准》(JTG F80/1 -24)；(3) 《公路路基施工技术法律规范》JTG F10-26 ；(4) 《城市道路-护坡》07MR403 ;(5) 《建筑边坡工程技术法律规范》GB 50330-2025 ;⑹ 现场实际地形、地貌、水文等情况；⑺ 相关法律规范、规程及我局施工经验及现有的施工技术水平、施工管理水平和机械设备配备能力。2、工程概况新房子 1 号、2 号冲沟弃土支护工程抗滑桩支挡现已施工完成， 按设计桩板墙顶边边坡防护措施为人字型截水骨架护坡，其边坡坡度为 1:1.75 与 1:2 (具体见设计图纸)。骨架采纳 M7.5 浆砌片石，主骨架与支骨 架呈 45 °交角，主骨架净距6m ,宽 0.6m、厚 0.6m ；支骨 架净距 4m ,宽 0.5m、厚 0.5m ;挡水缘采纳 C25 预制件，骨架在挡 水缘置放好后砌筑。人 字型截水骨架护坡正视图、断面图、各节点图附后。3、主要工程数量工程项目单位工程数量备注C25 混凝土挡土缘每川数量 M3 0.016M7.5 浆砌片石骨架每川数量M30.116骨架基础1:1.75每延米数量M30.721:2M30.81镶边1:1.75每延米数量M30.2341:2M30.24挖基土（石）每 1 川数量M312.5回填土M37.4踏步每延米数量M30.575平台截水沟每延米数量M30.33实际工程量以现场实际发生工程量为准4、施工条件⑴ 利用前期施工支挡工程修建的通往新房子 1 号、2 号冲沟处便道， 进行材料和机械设备等运输。⑵ 施工用水、用电均从七号地块延伸段配电室接入。⑶ 拌和场和砂、石、水泥等料场设置于 1 号、2 号冲沟之间。⑷ 骨架用片石采纳外购。5、工艺流程根据现场支挡抗滑桩施工完成情况，先进行 2 号冲沟骨架护坡施工；施 工时按先护脚、后护坡、封顶的原则进行。人字型截水骨架护坡施工工艺流程图6、主要施工方法6.1、边坡刷坡边坡刷坡回填前清理护坡骨架范围表面浮土、垃圾，顶部其边界应在设计基面边线外 30cm ~ 50cm ;刷坡采纳反铲挖掘机按设计进行放坡平 整...
