人工顶管、竖井施工方案

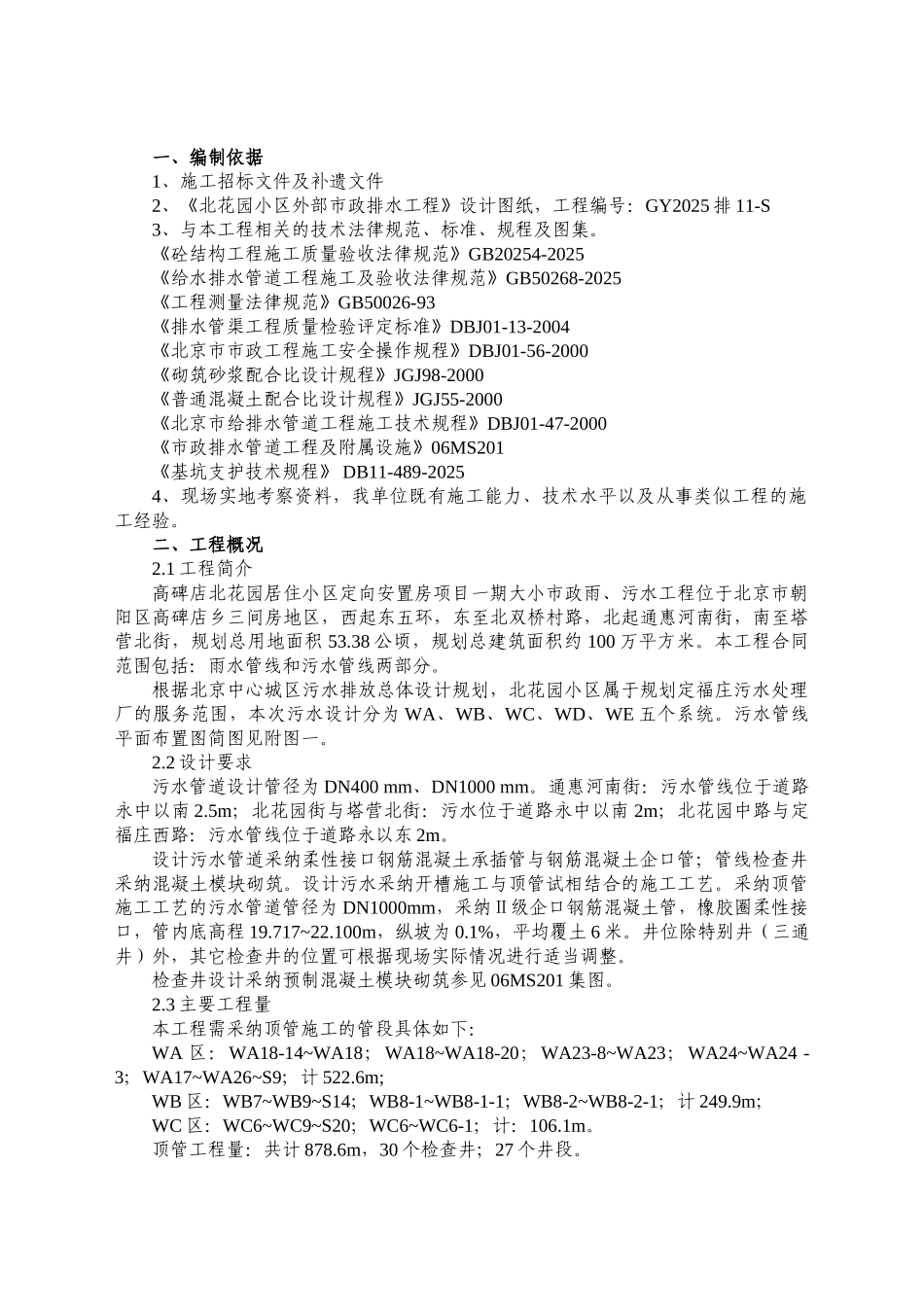

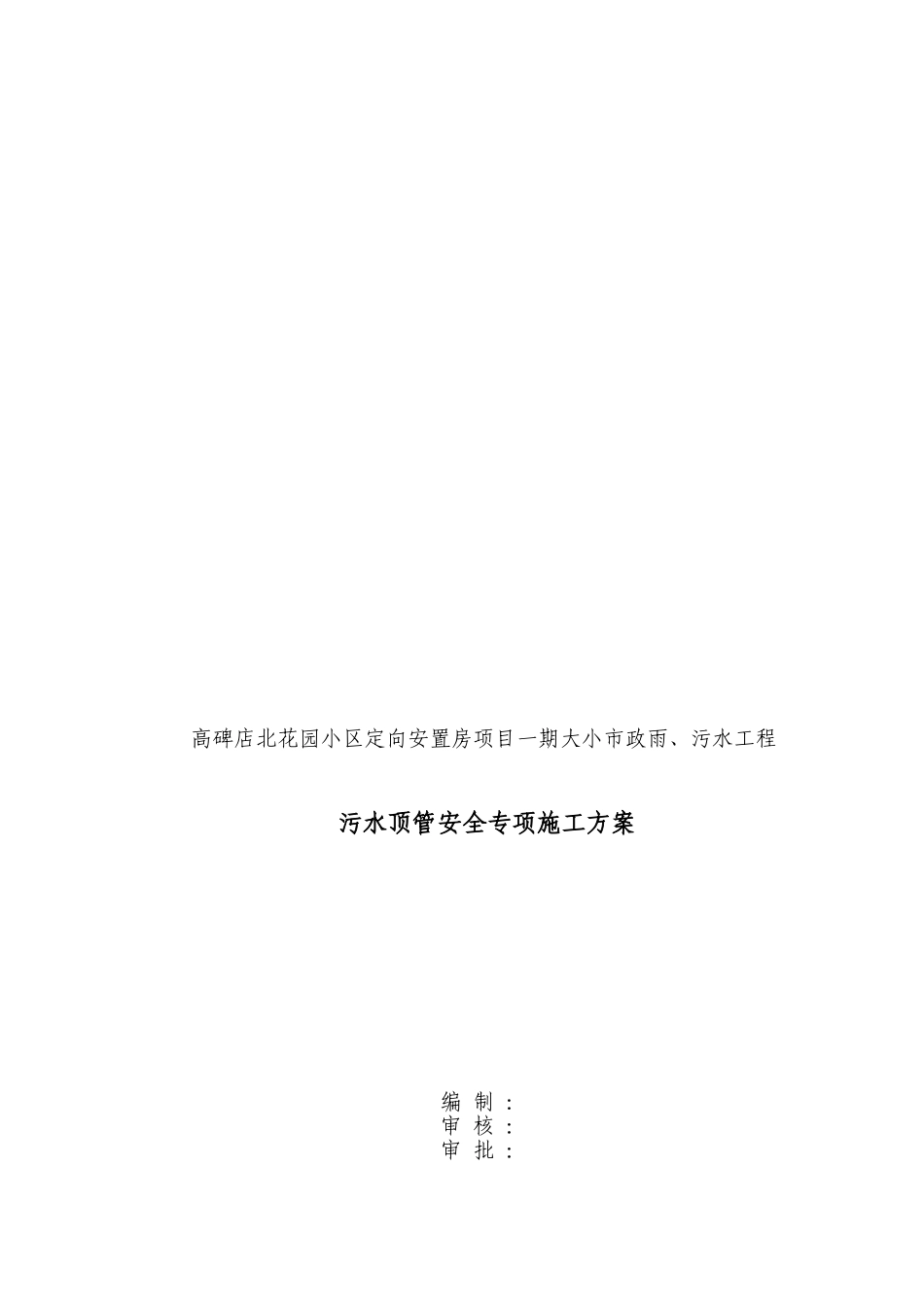

高碑店北花园小区定向安置房项目一期大小市政雨、污水工程污水顶管安全专项施工方案编 制 ：审 核 ：审 批 ：2010 年 9 月 26 日一、编制依据1、施工招标文件及补遗文件2、《北花园小区外部市政排水工程》设计图纸，工程编号：GY2025 排 11-S3、与本工程相关的技术法律规范、标准、规程及图集。《砼结构工程施工质量验收法律规范》GB20254-2025《给水排水管道工程施工及验收法律规范》GB50268-2025《工程测量法律规范》GB50026-93《排水管渠工程质量检验评定标准》DBJ01-13-2004《北京市市政工程施工安全操作规程》DBJ01-56-2000《砌筑砂浆配合比设计规程》JGJ98-2000《普通混凝土配合比设计规程》JGJ55-2000《北京市给排水管道工程施工技术规程》DBJ01-47-2000《市政排水管道工程及附属设施》06MS201《基坑支护技术规程》 DB11-489-20254、现场实地考察资料，我单位既有施工能力、技术水平以及从事类似工程的施工经验。二、工程概况2.1 工程简介高碑店北花园居住小区定向安置房项目一期大小市政雨、污水工程位于北京市朝阳区高碑店乡三间房地区，西起东五环，东至北双桥村路，北起通惠河南街，南至塔营北街，规划总用地面积 53.38 公顷，规划总建筑面积约 100 万平方米。本工程合同范围包括：雨水管线和污水管线两部分。根据北京中心城区污水排放总体设计规划，北花园小区属于规划定福庄污水处理厂的服务范围，本次污水设计分为 WA、WB、WC、WD、WE 五个系统。污水管线平面布置图简图见附图一。2.2 设计要求污水管道设计管径为 DN400 mm、DN1000 mm。通惠河南街：污水管线位于道路永中以南 2.5m；北花园街与塔营北街：污水位于道路永中以南 2m；北花园中路与定福庄西路：污水管线位于道路永以东 2m。设计污水管道采纳柔性接口钢筋混凝土承插管与钢筋混凝土企口管；管线检查井采纳混凝土模块砌筑。设计污水采纳开槽施工与顶管试相结合的施工工艺。采纳顶管施工工艺的污水管道管径为 DN1000mm，采纳Ⅱ级企口钢筋混凝土管，橡胶圈柔性接口，管内底高程 19.717~22.100m，纵坡为 0.1%，平均覆土 6 米。井位除特别井（三通井）外，其它检查井的位置可根据现场实际情况进行适当调整。检查井设计采纳预制混凝土模块砌筑参见 06MS201 集图。2.3 主要工程量本工程需采纳顶管施工的管段具体如下：WA 区：WA18-14~WA18；WA18~WA18-20；WA23-8~WA23；WA24~WA24 -3；WA17~WA26~S9；计 522.6m;WB 区：WB7~WB9~S14；WB8-1...
