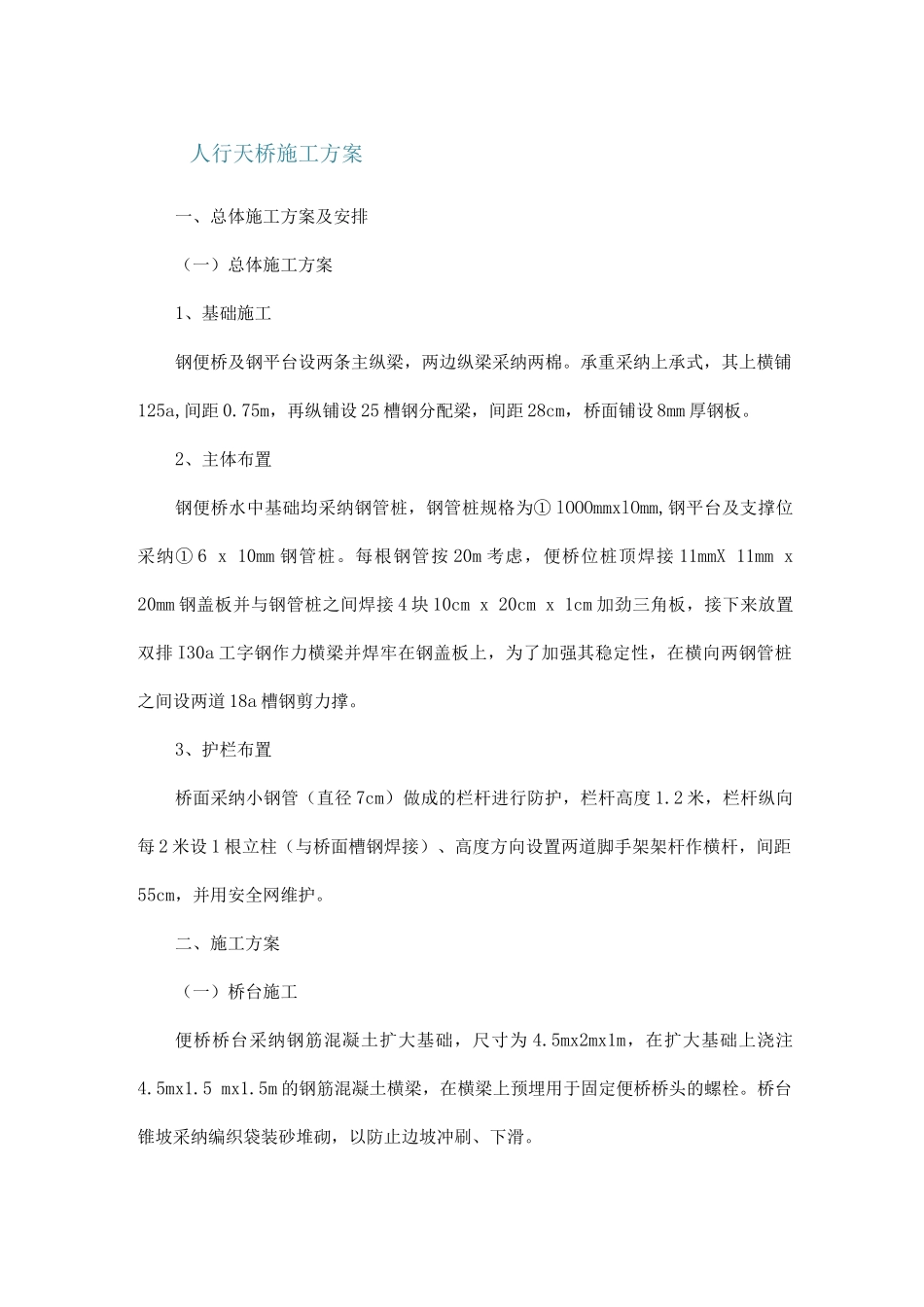

人行天桥施工方案一、总体施工方案及安排（一）总体施工方案1、基础施工钢便桥及钢平台设两条主纵梁，两边纵梁采纳两棉。承重采纳上承式，其上横铺125a,间距 0.75m，再纵铺设 25 槽钢分配梁，间距 28cm，桥面铺设 8mm 厚钢板。2、主体布置钢便桥水中基础均采纳钢管桩，钢管桩规格为① lOOOmmxlOmm,钢平台及支撑位采纳① 6 x 10mm 钢管桩。每根钢管按 20m 考虑，便桥位桩顶焊接 11mmX 11mm x 20mm 钢盖板并与钢管桩之间焊接 4 块 10cm x 20cm x 1cm 加劲三角板，接下来放置双排 I30a 工字钢作力横梁并焊牢在钢盖板上，为了加强其稳定性，在横向两钢管桩之间设两道 18a 槽钢剪力撑。3、护栏布置桥面采纳小钢管（直径 7cm）做成的栏杆进行防护，栏杆高度 1.2 米，栏杆纵向每 2 米设 1 根立柱（与桥面槽钢焊接）、高度方向设置两道脚手架架杆作横杆，间距55cm，并用安全网维护。二、施工方案（一）桥台施工便桥桥台采纳钢筋混凝土扩大基础，尺寸为 4.5mx2mx1m，在扩大基础上浇注4.5mx1.5 mx1.5m 的钢筋混凝土横梁，在横梁上预埋用于固定便桥桥头的螺栓。桥台锥坡采纳编织袋装砂堆砌，以防止边坡冲刷、下滑。（二）钢管桩的制作及吊装堆放钢管桩采纳购置设计规格的钢管，利用汽车运至施工场地，再根据每一根钢管桩水中位置及水深来确定第一节的长度，每节不大于 10m，并应考虑施工条件及地质情况。焊接和制作按《公路桥涵施工技术法律规范》及《装配式公路钢桥使用手册》的有关规定执行。管与管之间的连接采纳拼接钢板连接，并用 15 x10 x1cm 规格的 4 块连接片。钢管桩的吊运和堆放：吊装采纳两吊点，两个吊点距离桩端的距离分别为桩长的五分之一。（三）插打钢管桩便桥施工采纳从西岸向河东岸的顺序进行，并在河滩位置设置简易码头。钢管桩采纳长度为 12m 的平板车运输，在沉桩位置配 1 台 50T 履带吊，利用履带吊的主勾和副勾配合使用，施工首跨钢管桩沉桩在堤坝上进行，以后沉桩时吊车设置在已成形的便桥上进行。履带吊副勾将平板车上的钢管先水平吊起，移动到适宜位置，下放副勾调整钢管桩使其竖直，再利用履带吊主勾吊起的振动锤上的液压钳将钢管固定，并通过液压钳调整钢管桩的竖直度。钢管桩的平面位置通过全站仪放样确定，钢管桩入土深度通过钢管桩的桩顶标高和钢管桩的长度进行控制。每完成一排两根钢管桩沉桩后立即进行连接系施工，并进行横梁和纵梁及桥面的施工。为防止桥面上作业人...
