人行天桥设计说明

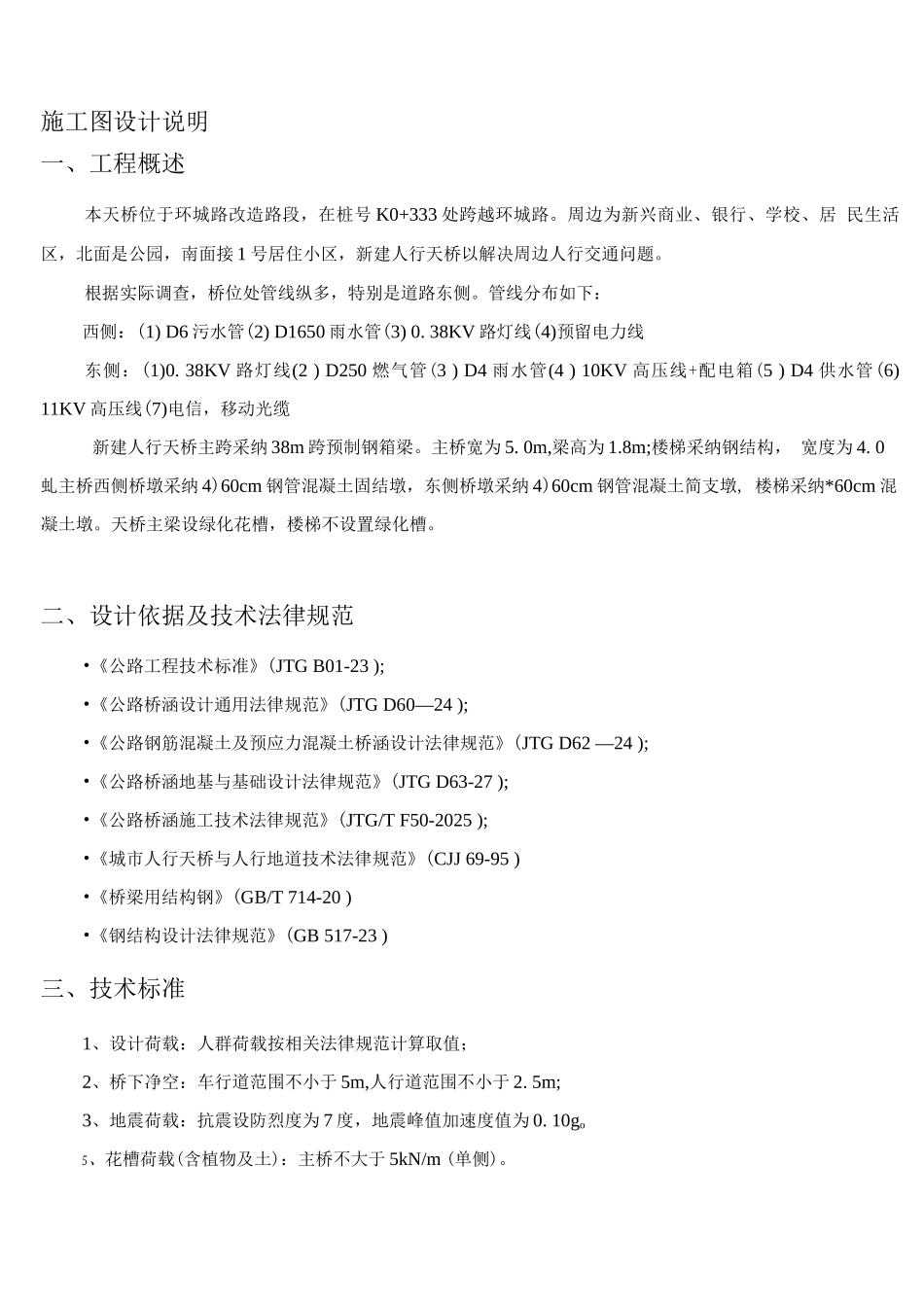

施工图设计说明一、工程概述本天桥位于环城路改造路段，在桩号 K0+333 处跨越环城路。周边为新兴商业、银行、学校、居 民生活区，北面是公园，南面接 1 号居住小区，新建人行天桥以解决周边人行交通问题。根据实际调查，桥位处管线纵多，特别是道路东侧。管线分布如下：西侧：(1) D6 污水管(2) D1650 雨水管(3) 0. 38KV 路灯线(4)预留电力线东侧：(1)0. 38KV 路灯线(2 ) D250 燃气管(3 ) D4 雨水管(4 ) 10KV 高压线+配电箱(5 ) D4 供水管(6) 11KV 高压线(7)电信，移动光缆新建人行天桥主跨采纳 38m 跨预制钢箱梁。主桥宽为 5. 0m,梁高为 1.8m;楼梯采纳钢结构， 宽度为 4. 0虬主桥西侧桥墩采纳 4)60cm 钢管混凝土固结墩，东侧桥墩采纳 4)60cm 钢管混凝土简支墩, 楼梯采纳*60cm 混凝土墩。天桥主梁设绿化花槽，楼梯不设置绿化槽。二、设计依据及技术法律规范•《公路工程技术标准》(JTG B01-23 );•《公路桥涵设计通用法律规范》(JTG D60—24 );•《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D62 —24 );•《公路桥涵地基与基础设计法律规范》(JTG D63-27 );•《公路桥涵施工技术法律规范》(JTG/T F50-2025 );•《城市人行天桥与人行地道技术法律规范》(CJJ 69-95 )•《桥梁用结构钢》(GB/T 714-20 )•《钢结构设计法律规范》(GB 517-23 )三、技术标准1、设计荷载：人群荷载按相关法律规范计算取值；2、桥下净空：车行道范围不小于 5m,人行道范围不小于 2. 5m;3、地震荷载：抗震设防烈度为 7 度，地震峰值加速度值为 0. 10go5、花槽荷载(含植物及土)：主桥不大于 5kN/m (单侧)。6、桥宽：主桥总宽 5. Om,其中人行道净宽 3m;楼梯总宽 4. Om,其中人行部分净宽 2. 8m,自行 车推车带宽度为 0.4ni,自行车推车带设于楼梯两侧。7、花槽宽度：主桥两侧均设花槽，主桥宽度为 0.8 虬8、楼梯步级：为避开管线过多拆迁，本次楼梯坡率设置为 2:1。步级尺寸为 30 x 15cm,每 15 步级设置一平台。9、桥面铺装：主桥桥面铺装采纳 30cm x 30cm x lCm 彩色防滑地砖，梯道桥面铺装采纳 10cm x 10cm x 1cm,彩色防滑地砖砖表面必须足够耐磨且抗滑，具体颜色由设计与业主商定。10、天桥上部结构竖向自振频率 3Hzo11、结构设计基准期：1 年。12、坐标系统：1980 年西安坐标系统。13、高程系统：1956 年黄海高程系统。三、材料（一）钢材本桥主桥构件均采纳...
