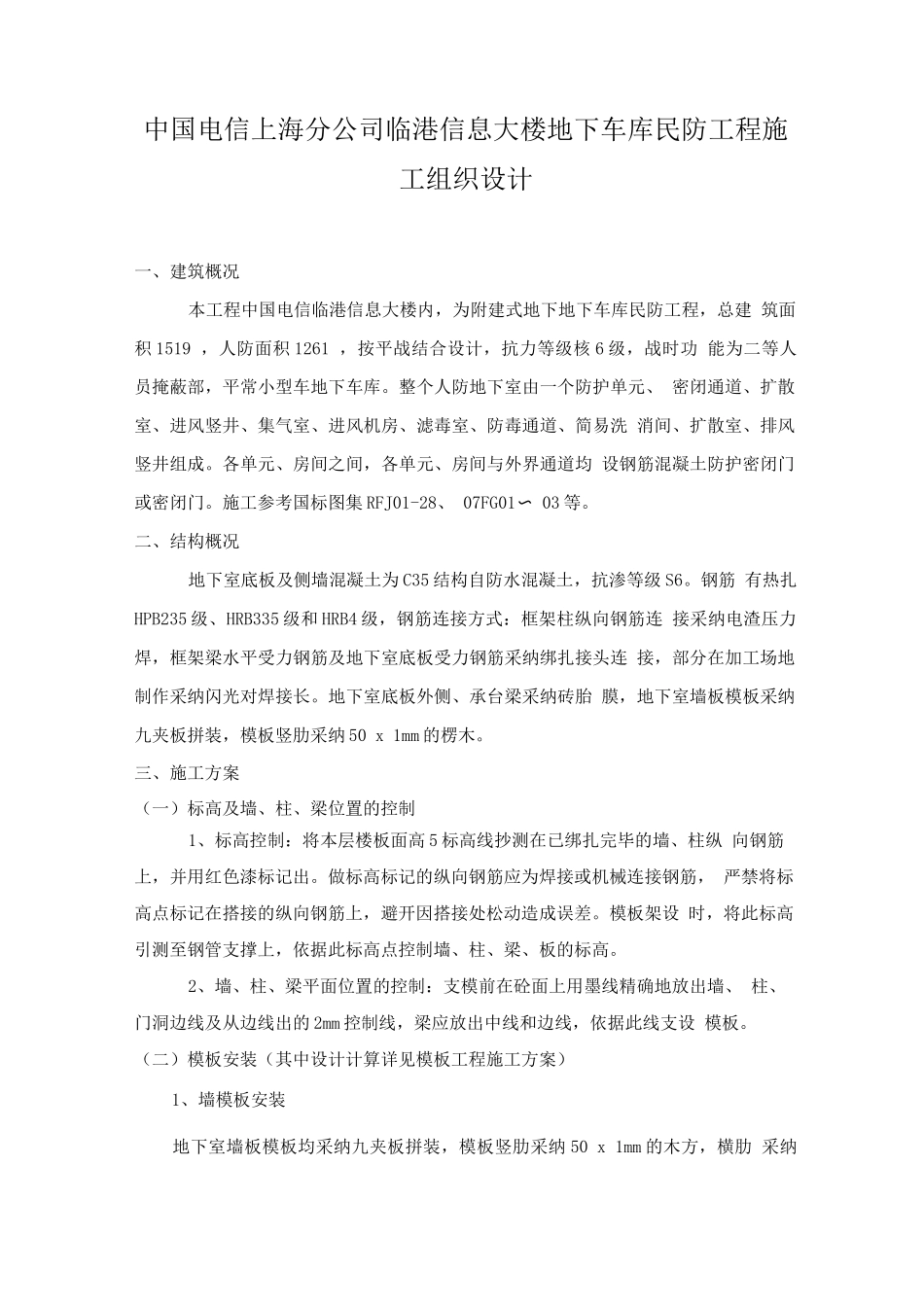

中国电信上海分公司临港信息大楼地下车库民防工程施工组织设计一、建筑概况本工程中国电信临港信息大楼内，为附建式地下地下车库民防工程，总建 筑面积 1519 ，人防面积 1261 ，按平战结合设计，抗力等级核 6 级，战时功 能为二等人员掩蔽部，平常小型车地下车库。整个人防地下室由一个防护单元、 密闭通道、扩散室、进风竖井、集气室、进风机房、滤毒室、防毒通道、简易洗 消间、扩散室、排风竖井组成。各单元、房间之间，各单元、房间与外界通道均 设钢筋混凝土防护密闭门或密闭门。施工参考国标图集 RFJ01-28、 07FG01 〜 03 等。二、结构概况地下室底板及侧墙混凝土为 C35 结构自防水混凝土，抗渗等级 S6。钢筋 有热扎HPB235 级、HRB335 级和 HRB4 级，钢筋连接方式：框架柱纵向钢筋连 接采纳电渣压力焊，框架梁水平受力钢筋及地下室底板受力钢筋采纳绑扎接头连 接，部分在加工场地制作采纳闪光对焊接长。地下室底板外侧、承台梁采纳砖胎 膜，地下室墙板模板采纳九夹板拼装，模板竖肋采纳 50 x 1mm 的楞木。三、施工方案（一）标高及墙、柱、梁位置的控制1、标高控制：将本层楼板面高 5 标高线抄测在已绑扎完毕的墙、柱纵 向钢筋上，并用红色漆标记出。做标高标记的纵向钢筋应为焊接或机械连接钢筋， 严禁将标高点标记在搭接的纵向钢筋上，避开因搭接处松动造成误差。模板架设 时，将此标高引测至钢管支撑上，依据此标高点控制墙、柱、梁、板的标高。2、墙、柱、梁平面位置的控制：支模前在砼面上用墨线精确地放出墙、 柱、门洞边线及从边线出的 2mm 控制线，梁应放出中线和边线，依据此线支设 模板。（二）模板安装（其中设计计算详见模板工程施工方案）1、墙模板安装地下室墙板模板均采纳九夹板拼装，模板竖肋采纳 50 x 1mm 的木方，横肋 采纳双根 648x3. 0 钢管。竖肋间距 6mm，横肋间距 450mm。对拉螺栓间距： 水平间距6mm，竖向间距 450mm。外墙、人防工程临空墙、密闭墙对拉螺栓用 ① 12 圆钢制成及山形帽固定件，对拉螺栓中部加焊止水片，止水片厚 5mm,正方 形，边长为 80mm，止水片中部打眼，与对拉螺栓双面焊牢，两侧设置堵头木方， 拆模后将木方剔出，割断螺栓后做防腐处理后采纳高标号防水砂浆封堵；内墙对 拉螺栓采纳① 12 普通螺杆，未加止水片，穿由 16 的 PVC 管。支设时，模板与模板垂直拼缝处、水平拼缝处均设塑料泡沫双面胶带，以防 拼缝不严，产生漏浆...
