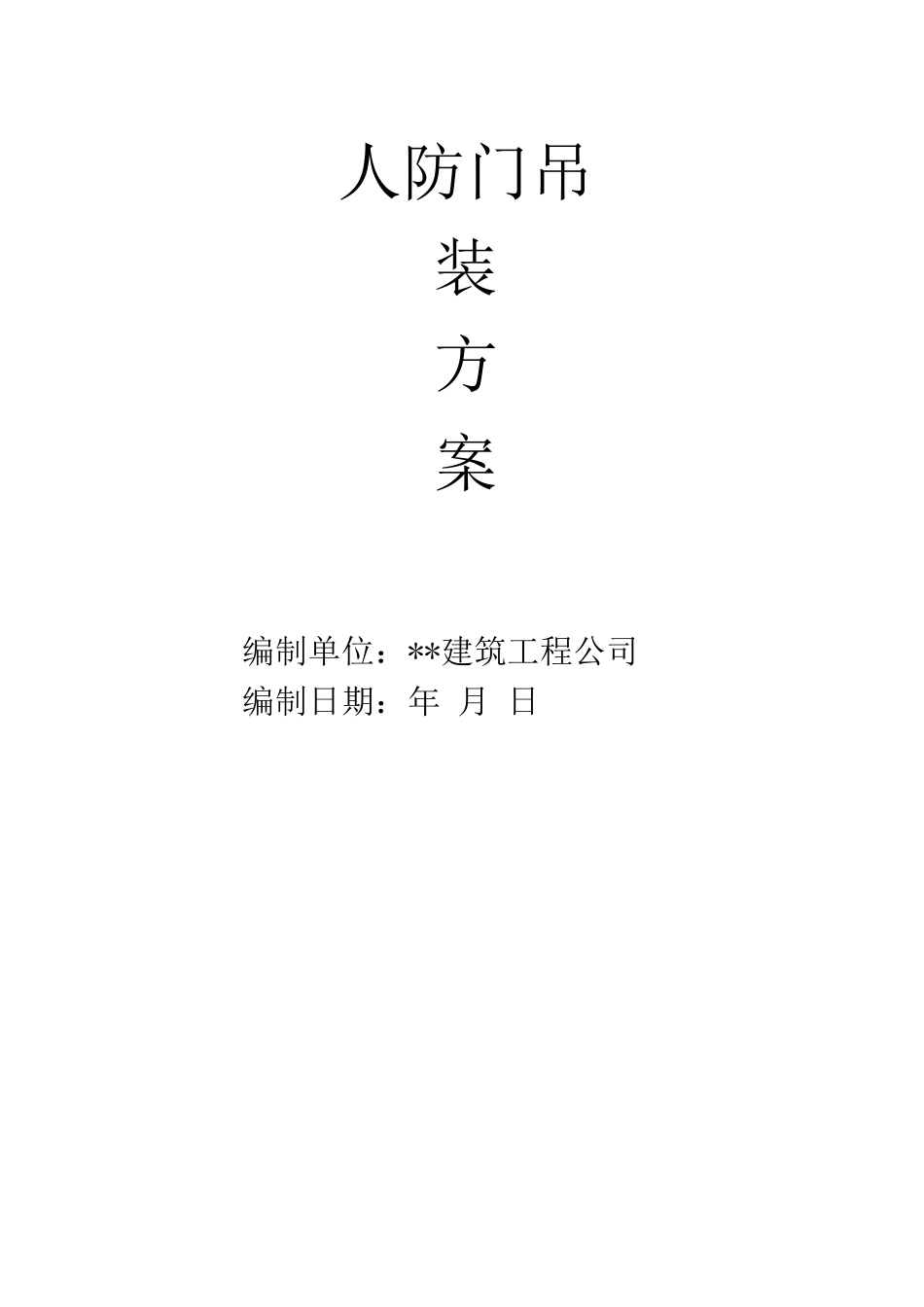

人防门吊装方案3

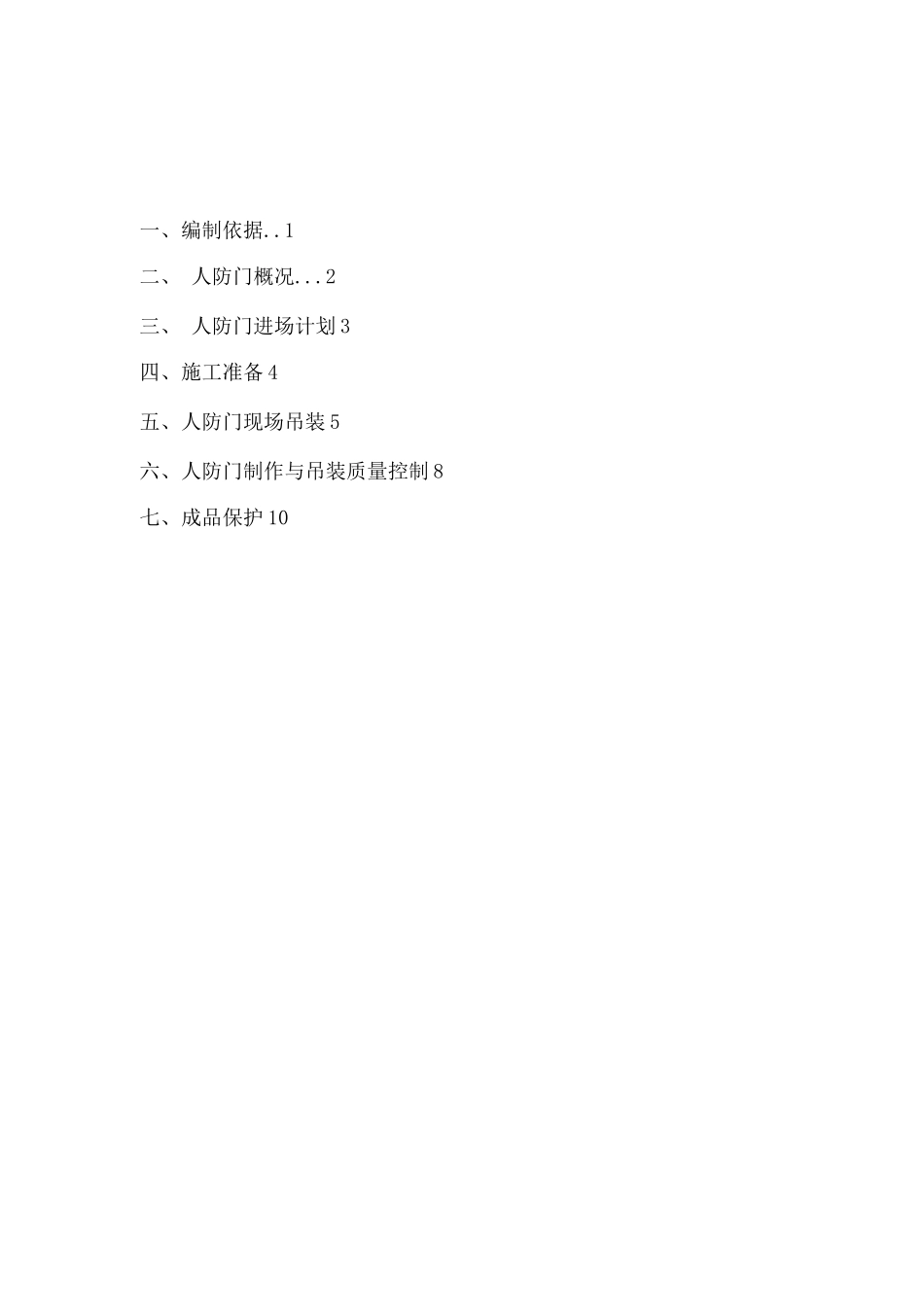

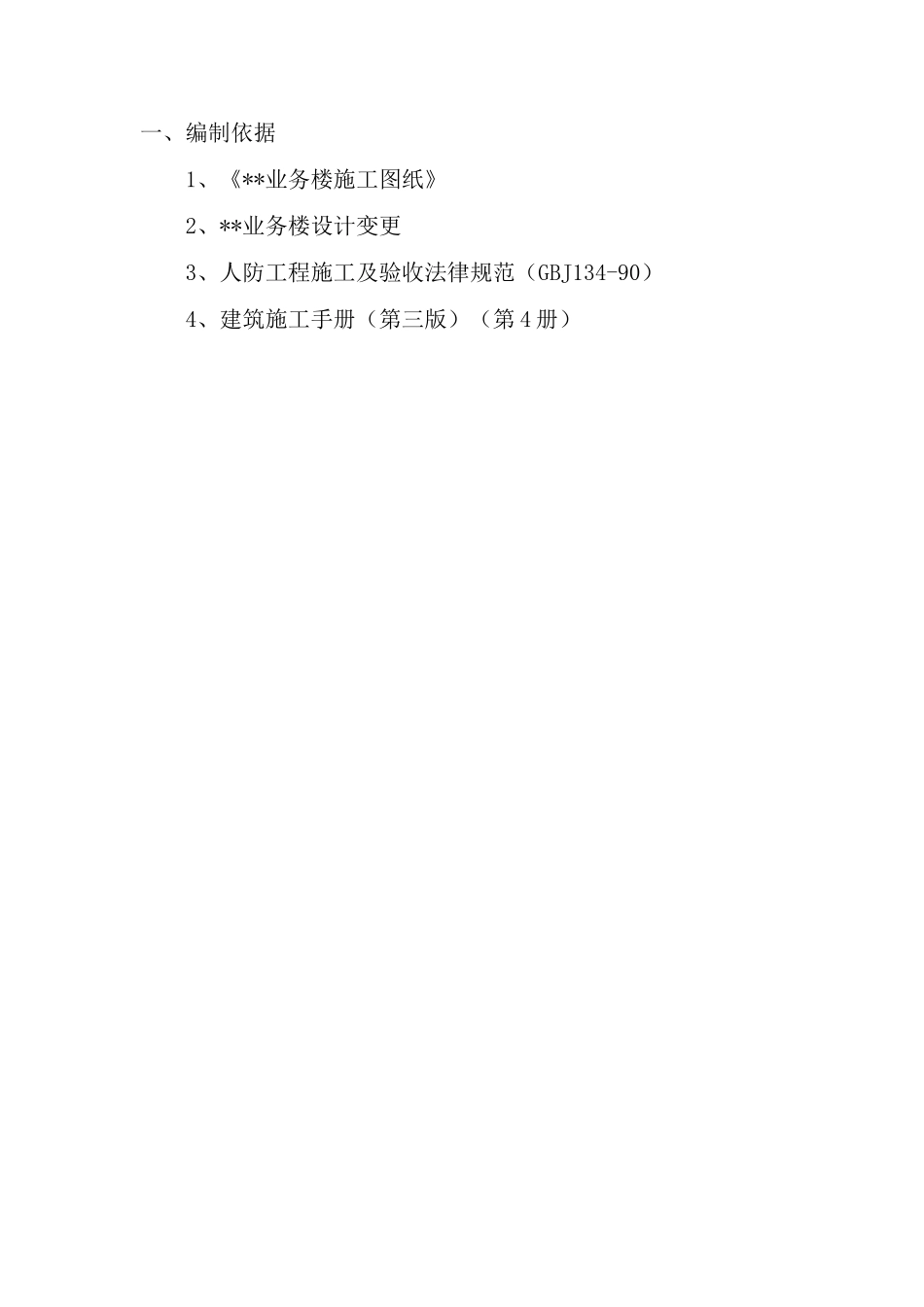

人防门吊装方案编制单位：**建筑工程公司编制日期：年 月 日一、编制依据..1二、 人防门概况...2三、 人防门进场计划 3四、施工准备 4五、人防门现场吊装 5六、人防门制作与吊装质量控制 8七、成品保护 10一、编制依据1、《**业务楼施工图纸》2、**业务楼设计变更3、人防工程施工及验收法律规范（GBJ134-90）4、建筑施工手册（第三版）（第 4 册）二、人防门概况根据建筑图纸的要求，本设计根据平、战两用 6 级人防地下室进行，平常为地下停车库，战时为物质储备库使用。人防面积 2511 。人防门窗表编号名称采纳标准图洞尺寸数量备注图号型号宽高HFM1020-1.5 正防护密闭门GJBT-457HFM1020.31021251HFM1020-1.5 反防护密闭门GJBT-457HFM1020.31021252HM1020 正密闭门GJBT-457HM10201021251HM1020 反密闭门GJBT-457HM10201021252FM4025s-1.5防护密闭门GJBT-311HSFM4022.340222M4025s密闭门GJBT-311HSM402240222MH57-1.5悬板活门JSJT-241MH57-1.55810三、人防门进场计划编号名称数量计划进厂日期备注HFM1020-1.5 正防护密闭门122-6-13HFM1020-1.5 反防护密闭门222-6-13HM1020 正密闭门122-6-13HM1020 反密闭门222-6-13FM4025s-1.5防护密闭门门框222-6-13M4025s密闭门门框222-6-13FM4025s-1.5防护密闭门门扇222-6-16M4025s密闭门门扇222-6-16MH57-1.5悬板活门1022-6-13第 2 页四、施工准备1、人防门进场后，应妥善保管，将门上的门锁、门轴插销等零配件入库。2、现场北侧预留 20 空地，用来堆放人防门，人防门根据厂家的编号分开堆放，不得大于四橙。堆放场地应平整、牢固、无积水。3、人防门应堆放在塔吊的旋转半径内，保证在塔吊的吊重的范围内。4、现场配备二台电焊机，以备门框固定筋焊接使用。5、基础弹出人防门洞线，并经监理验线合格后再吊装。6、准备吊装索具、指挥人员和测量仪器。五、人防门现场吊装根据现场实际情况和人防门自重的原因，宽度为 10 人防门将门框和门扇一次安装到位，对于宽度为 40 的人防门在绑扎地下三层墙体钢筋时先将门框安装到位，待墙体混凝土浇筑完毕、顶板未支模之前，将门扇吊至相对应的门框所在的空间内，以便于后期的安装。1、绑扎宽度为 10mm 的密闭门整体吊装，宽度为 40mm 的密闭门分体吊装，先吊装门框，在吊装门扇。吊装前，检查门框与门扇的连接情况，要求连接牢固，然后将吊索从门框上的吊环穿过，用卡环将吊索锁紧，如下图：第 3 页宽度为 40mm 的密闭门先吊装门...
