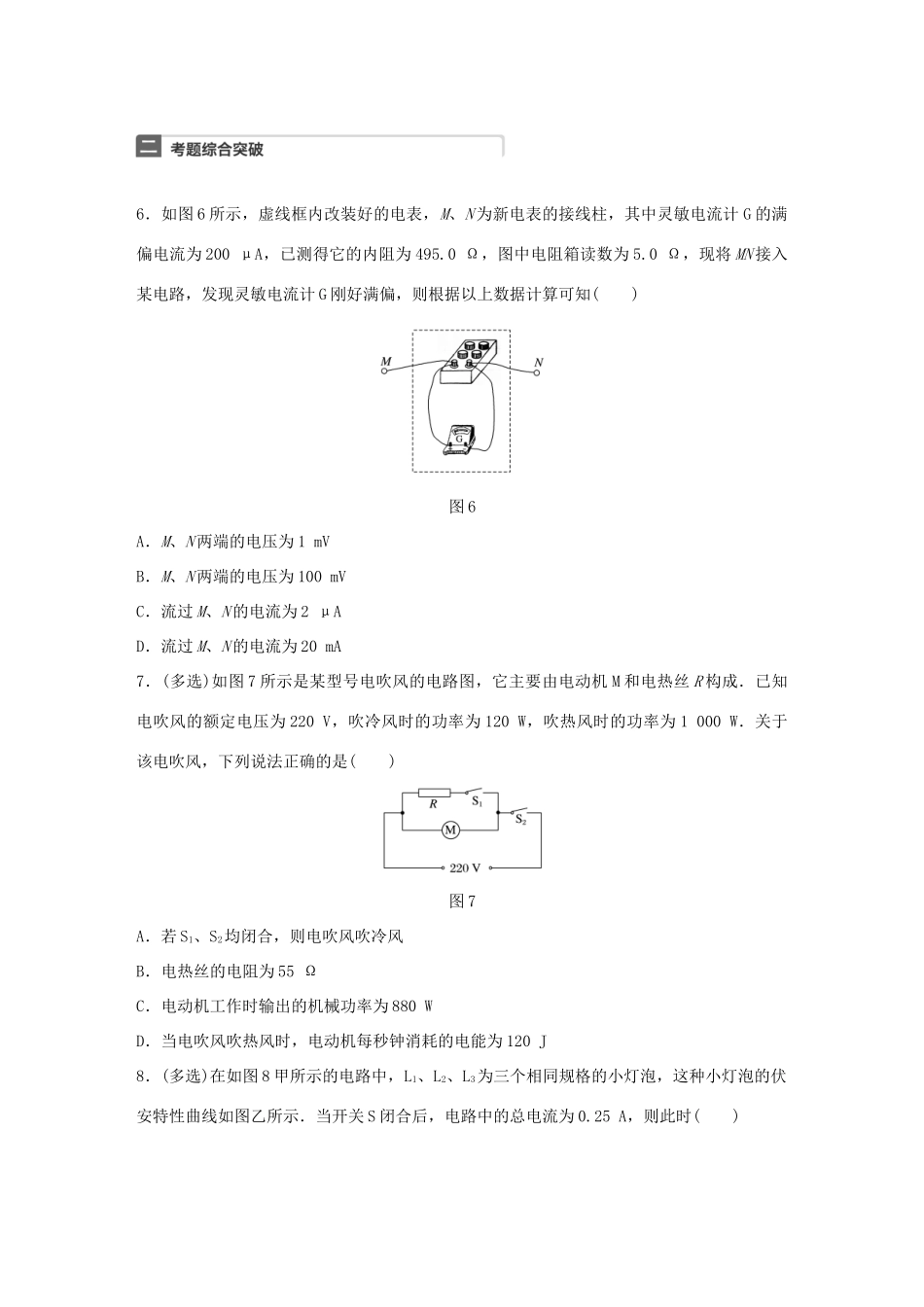

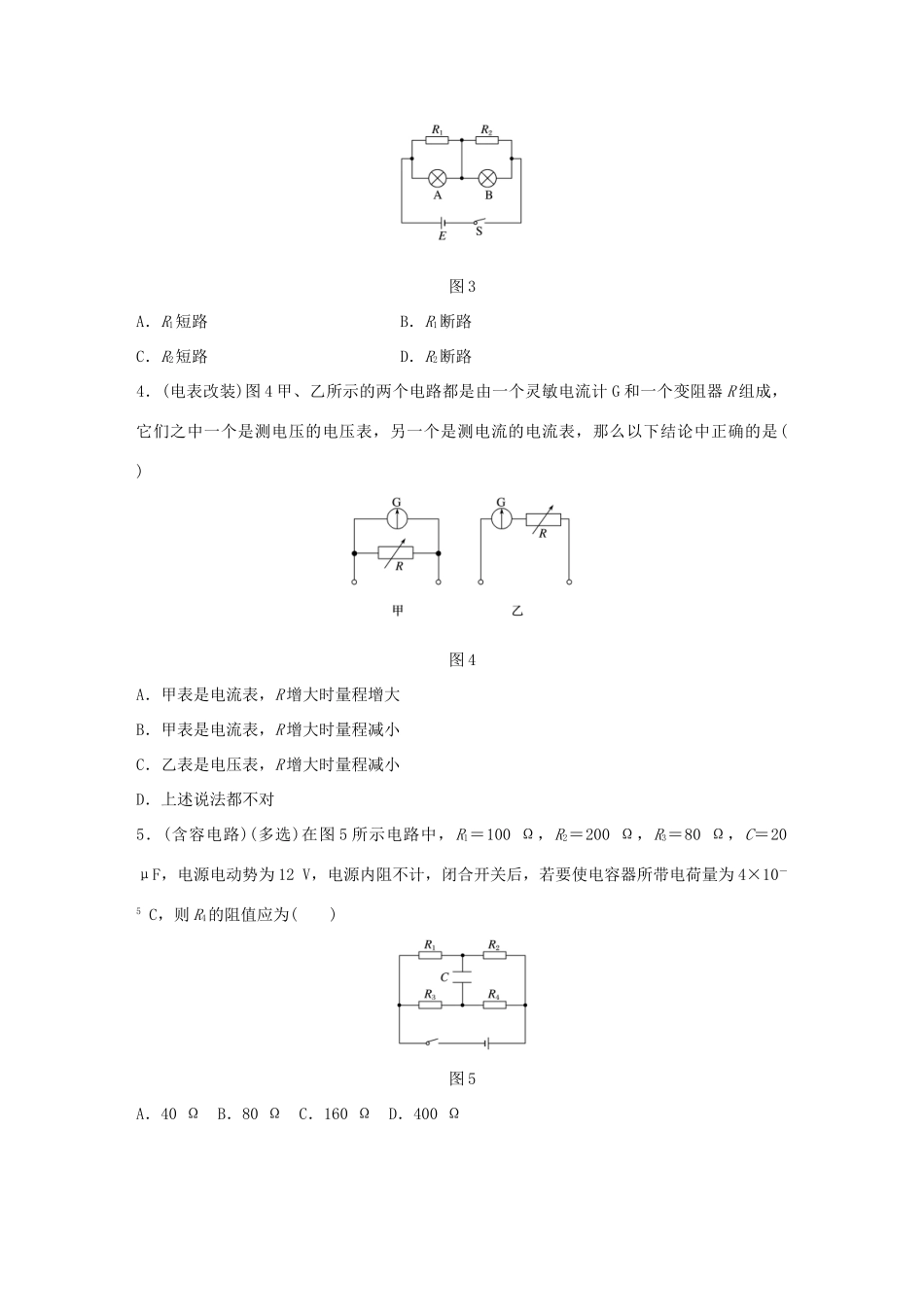

电路基本知识和电表改装[方法点拨](1)欧姆定律是分析串并联电路的基础，是电表改装的基础．把表头当作一个会读出自己两端电压和流过自己的电流的电阻，分析电路的串并联结构．(2)注意电阻的定义式和决定式、电功率与热功率区别．1．(I－U图象)通过两电阻R1、R2的电流I随其两端的电压U变化的关系图线如图1所示，其中R1的图线与纵轴的夹角和R2的图线与横轴的夹角都是θ＝30°.若将R1、R2串联起来接入电路中，则通电后R1、R2消耗的电功率之比P1∶P2等于()图1A．1∶B．3∶C．1∶3D．3∶12．(电功率)(多选)在如图2所示的电路中，定值电阻R的阻值为10Ω，电动机的线圈电阻值为2Ω，a、b端加有44V的恒定电压，电压表(不计其电阻对电路的影响)的示数为24V．由此可知()图2A．通过电动机的电流强度为12AB．通过电动机的电流强度为2AC．电动机消耗的总功率为48WD．电动机输出的功率为40W3．(故障分析)如图3所示的电路中，开关S闭合后，灯泡A和B都正常发光．由于电路故障，灯泡B变暗(没有熄灭)，灯泡A变亮，则电路中可能发生的故障是()图3A．R1短路B．R1断路C．R2短路D．R2断路4．(电表改装)图4甲、乙所示的两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()图4A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对5．(含容电路)(多选)在图5所示电路中，R1＝100Ω，R2＝200Ω，R3＝80Ω，C＝20μF，电源电动势为12V，电源内阻不计，闭合开关后，若要使电容器所带电荷量为4×10－5C，则R4的阻值应为()图5A．40ΩB．80ΩC．160ΩD．400Ω6．如图6所示，虚线框内改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω，图中电阻箱读数为5.0Ω，现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()图6A．M、N两端的电压为1mVB．M、N两端的电压为100mVC．流过M、N的电流为2μAD．流过M、N的电流为20mA7．(多选)如图7所示是某型号电吹风的电路图，它主要由电动机M和电热丝R构成．已知电吹风的额定电压为220V，吹冷风时的功率为120W，吹热风时的功率为1000W．关于该电吹风，下列说法正确的是()图7A．若S1、S2均闭合，则电吹风吹冷风B．电热丝的电阻为55ΩC．电动机工作时输出的机械功率为880WD．当电吹风吹热风时，电动机每秒钟消耗的电能为120J8．(多选)在如图8甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25A，则此时()图8A．L1两端的电压为L2两端电压的2倍B．L1消耗的电功率为0.75WC．L2的电阻为12ΩD．L1、L2消耗的电功率的比值大于4∶19．(多选)如图9甲所示，其中R两端电压U随通过该电阻的直流电流I的变化关系如图乙所示，电源电动势为7.0V(内阻不计)，且R1＝1000Ω(不随温度变化)．若改变R2，使AB与BC间的电压相等，这时()图9A．R的阻值约为1000ΩB．R的阻值约为1333ΩC．通过R的电流为1.5mAD．通过R的电流为2.0mA10．如图10是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片．下列说法中正确的有()图10A．P在b点，灯最亮B．P在c点，灯最亮C．P从a点滑向b点过程中，电流逐渐增大D．P从a点滑向b点过程中，电流逐渐减小11．电子式互感器是数字变电站的关键装备之一．如图11所示，某电子式电压互感器探头的原理为电阻分压，a、b间的电阻是c、d间电阻的n－1倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为()图11A．nUB.C．(n－1)UD.12．图12甲所示的电路中，电流表A1指针指满刻度，电流表A2指针指满刻度的处；图乙中，A2指针指满刻度，A1指针指满刻度的处．已知A1的内阻为0.45Ω，则A2的内阻为()图12A．0.1ΩB．0.15ΩC．0.3ΩD．0.6Ω答案精析1．C[由题图可知＝；在串联电路中，电流处处相等，由P＝I2R可知，P1∶P2＝1∶3.]2．BCD[通过电动机的电流等于通过电阻R的电流，即I＝＝A＝2A，故A错误，B正确．电动机消耗的总功率P＝UI＝24×2W＝48W，故C正确．电动机的输出功率P出＝...
