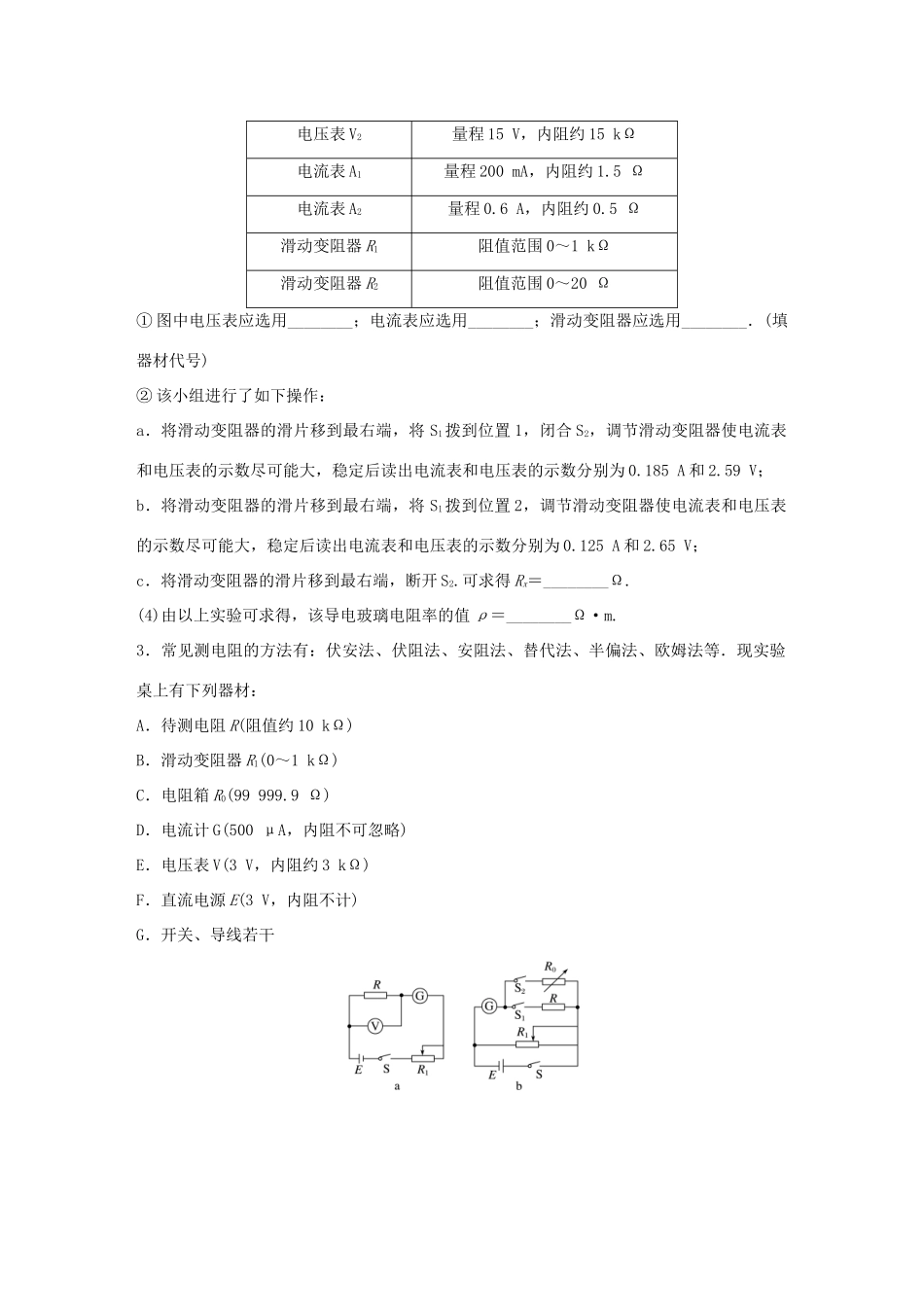

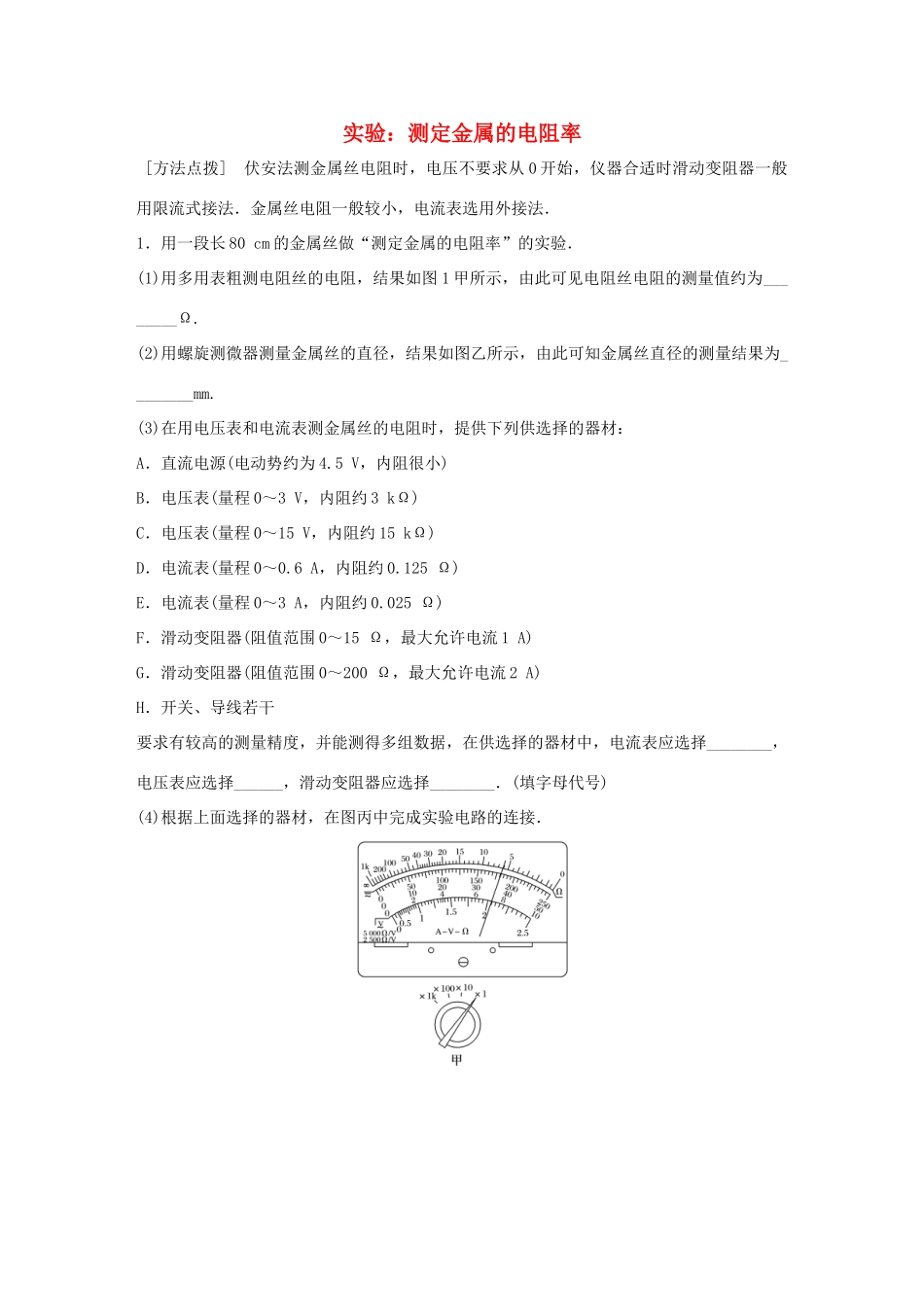

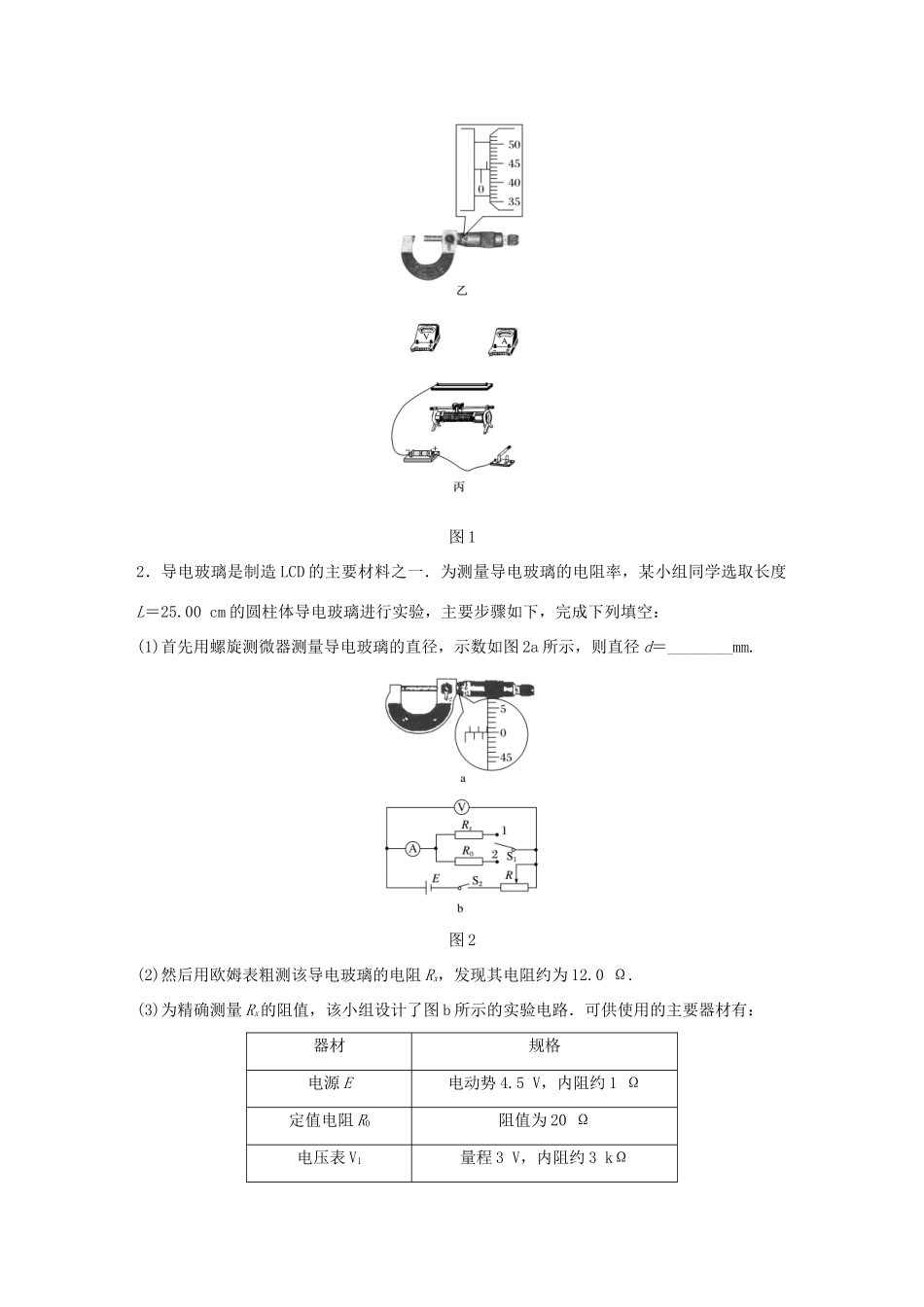

实验：测定金属的电阻率[方法点拨]伏安法测金属丝电阻时，电压不要求从0开始，仪器合适时滑动变阻器一般用限流式接法．金属丝电阻一般较小，电流表选用外接法．1．用一段长80cm的金属丝做“测定金属的电阻率”的实验．(1)用多用表粗测电阻丝的电阻，结果如图1甲所示，由此可见电阻丝电阻的测量值约为________Ω.(2)用螺旋测微器测量金属丝的直径，结果如图乙所示，由此可知金属丝直径的测量结果为________mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A．直流电源(电动势约为4.5V，内阻很小)B．电压表(量程0～3V，内阻约3kΩ)C．电压表(量程0～15V，内阻约15kΩ)D．电流表(量程0～0.6A，内阻约0.125Ω)E．电流表(量程0～3A，内阻约0.025Ω)F．滑动变阻器(阻值范围0～15Ω，最大允许电流1A)G．滑动变阻器(阻值范围0～200Ω，最大允许电流2A)H．开关、导线若干要求有较高的测量精度，并能测得多组数据，在供选择的器材中，电流表应选择________，电压表应选择______，滑动变阻器应选择________．(填字母代号)(4)根据上面选择的器材，在图丙中完成实验电路的连接．图12．导电玻璃是制造LCD的主要材料之一．为测量导电玻璃的电阻率，某小组同学选取长度L＝25.00cm的圆柱体导电玻璃进行实验，主要步骤如下，完成下列填空：(1)首先用螺旋测微器测量导电玻璃的直径，示数如图2a所示，则直径d＝________mm.图2(2)然后用欧姆表粗测该导电玻璃的电阻Rx，发现其电阻约为12.0Ω.(3)为精确测量Rx的阻值，该小组设计了图b所示的实验电路．可供使用的主要器材有：器材规格电源E电动势4.5V，内阻约1Ω定值电阻R0阻值为20Ω电压表V1量程3V，内阻约3kΩ电压表V2量程15V，内阻约15kΩ电流表A1量程200mA，内阻约1.5Ω电流表A2量程0.6A，内阻约0.5Ω滑动变阻器R1阻值范围0～1kΩ滑动变阻器R2阻值范围0～20Ω①图中电压表应选用________；电流表应选用________；滑动变阻器应选用________．(填器材代号)②该小组进行了如下操作：a．将滑动变阻器的滑片移到最右端，将S1拨到位置1，闭合S2，调节滑动变阻器使电流表和电压表的示数尽可能大，稳定后读出电流表和电压表的示数分别为0.185A和2.59V；b．将滑动变阻器的滑片移到最右端，将S1拨到位置2，调节滑动变阻器使电流表和电压表的示数尽可能大，稳定后读出电流表和电压表的示数分别为0.125A和2.65V；c．将滑动变阻器的滑片移到最右端，断开S2.可求得Rx＝________Ω.(4)由以上实验可求得，该导电玻璃电阻率的值ρ＝________Ω·m.3．常见测电阻的方法有：伏安法、伏阻法、安阻法、替代法、半偏法、欧姆法等．现实验桌上有下列器材：A．待测电阻R(阻值约10kΩ)B．滑动变阻器R1(0～1kΩ)C．电阻箱R0(99999.9Ω)D．电流计G(500μA，内阻不可忽略)E．电压表V(3V，内阻约3kΩ)F．直流电源E(3V，内阻不计)G．开关、导线若干图3(1)甲同学设计了如图3a所示的测量电路，请指出他的设计中存在的问题：①________________________________________________________________________②______________________________________________________________(指出两处即可)．(2)乙同学用图b所示的电路进行实验．①请在图c中用笔画线代替导线，完成实物电路的连接；②将滑动变阻器的滑动头移到________(填“左”或“右”)端，再接通开关S；保持S2断开，闭合S1，调节R1使电流计指针偏转至某一位置，并记下电流I1；③断开S1，保持R1不变，闭合S2，调节R0使得电流计读数为________时，R0的读数即为待测电阻的阻值．(3)丙同学查得电流计的内阻为Rg，采用图d进行实验，改变电阻箱电阻，读出电流计相应的示数I，由测得的数据作出－R0图象如图e所示，图线纵轴截距为m，斜率为k，则待测电阻R的阻值为________．4．用如图4甲所示的电路测量未知电阻Rx的阻值，所用器材如下：电源E(电动势约为3V，内阻可忽略)电压表V1(量程为3V，内阻很大)电压表V2(量程为3V，内阻很大)定值电阻R1(阻值为400Ω)定值电阻R2(阻值为200Ω)电阻箱R(最大阻值为999.9Ω)单刀单掷开关S1，单刀双掷开关S2，导线若干(1)请将图乙中的实物按图甲所示的电路进行连线．图4(2)开关S1闭合，将S2拨到...
