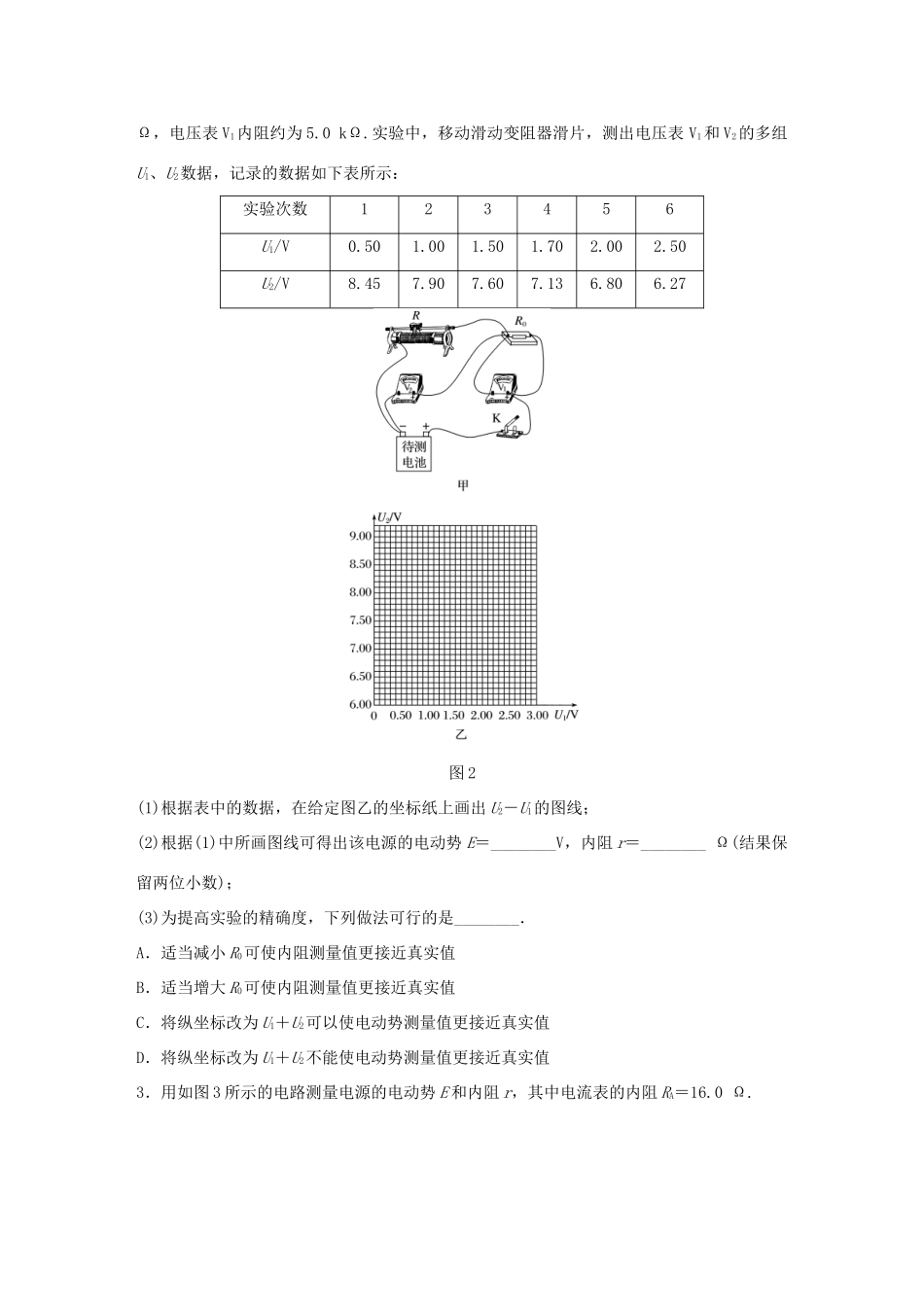

实验：测定电源的电动势和内阻[方法点拨](1)图象法处理数据是本实验重点．根据闭合电路欧姆定律找出图象的函数关系式，从而确定图象斜率、截距等的意义．(2)明确实验中需要测量的量与实际测量的量的关系，进行误差分析．1．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表1：量程0～0.6A，内阻r＝0.3ΩC．电流表2：量程0～0.6A，内阻约为0.1ΩD．电压表1：量程0～3V，内阻未知E．电压表2：量程0～15V，内阻未知F．滑动变阻器1：0～10Ω，2AG．滑动变阻器2：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差；在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．(1)在上述器材中请选择适当的器材(填写器材前的字母)：电流表选择________，电压表选择________，滑动变阻器选择________．(2)实验电路图应选择图1中的________(填“甲”或“乙”)．(3)根据实验中电流表和电压表的示数得到了如图丙所示的U－I图象，则在修正了实验系统误差后，干电池的电动势E＝________V，内电阻r＝________Ω.图12．为了测量某电池的电动势E和内阻r，采用如图2甲所示的电路，其中定值电阻R0＝5.0Ω，电压表V1内阻约为5.0kΩ.实验中，移动滑动变阻器滑片，测出电压表V1和V2的多组U1、U2数据，记录的数据如下表所示：实验次数123456U1/V0.501.001.501.702.002.50U2/V8.457.907.607.136.806.27图2(1)根据表中的数据，在给定图乙的坐标纸上画出U2－U1的图线；(2)根据(1)中所画图线可得出该电源的电动势E＝________V，内阻r＝________Ω(结果保留两位小数)；(3)为提高实验的精确度，下列做法可行的是________．A．适当减小R0可使内阻测量值更接近真实值B．适当增大R0可使内阻测量值更接近真实值C．将纵坐标改为U1＋U2可以使电动势测量值更接近真实值D．将纵坐标改为U1＋U2不能使电动势测量值更接近真实值3．用如图3所示的电路测量电源的电动势E和内阻r，其中电流表的内阻RA＝16.0Ω.图3(1)将电阻箱阻值调到最大，闭合开关，调节电阻箱，测出电阻箱阻值分别为R1、R2时对应的电流表示数为I1、I2，则此电源的电动势E＝________，内阻r＝________.(2)第(1)问中求出的电源电动势和内阻的误差较大，你认为这种误差属于系统误差还是偶然误差？________________.(3)为了减小实验的误差，实验方法进行如下改进：①将电阻箱阻值调到最大，闭合开关；②多次调节电阻箱，记下电阻箱的阻值R和对应的电流表的示数I，记录数据如下表所示；R(Ω)03.06.09.012.015.018.0(A－1)6.07.08.09.09.910.911.8③以为纵坐标，R为横坐标，在图4中作出－R图线．根据图线，可求出被测电源电动势E＝________V，内阻r＝________Ω.图44．为测量某一电源的电动势和内阻，提供器材如下：待测电源：电动势约为4.5V，内阻约为1.5Ω；电压表：量程0～3V，内阻RV＝3kΩ：电流表：量程0～0.6A，内阻RA约为0.1Ω；定值电阻R1：阻值为3Ω；定值电阻R2：阻值为1.5kΩ；滑动变阻器R：最大阻值为10Ω；开关、导线若干．甲同学采用图5甲所示电路进行测量，乙同学采用图乙所示电路进行测量．两同学通过实验获得电压表和电流表的多组读数，在U－I坐标系中分别进行描点连线，得到直线后，将直线向两侧延长，得到在两坐标轴上的截距如图丙所示．图5(1)甲同学实验获得数据为坐标系中的图线________(填写序号①或②)．(2)用图线①测得的电动势和内阻分别为________V和________Ω.(3)按照乙同学的实验电路，用细线替代导线，在图6中完成实物连接．图65．用DIS测电源的电动势和内电阻电路如图7a所示，R0为定值电阻．(1)调节电阻箱R，记录电阻箱的阻值R和相应电流值I，通过变换坐标，经计算机拟合得到如图b所示图线，由图线可得该电源电动势为________V.图7(2)现有三个标有“2.5V,0.6A”相同规格的小灯泡，其I－U特性曲线如图c所示，将它们与图a中电源按图d所示电路连接，A灯恰好正常发光，则电源内阻r＝________Ω，图a中定值电阻R0＝________Ω.6．某实验小组计划用实验室提供的下列器材较准确地测量某电源的电动势和内阻．A．待测电源(内...
