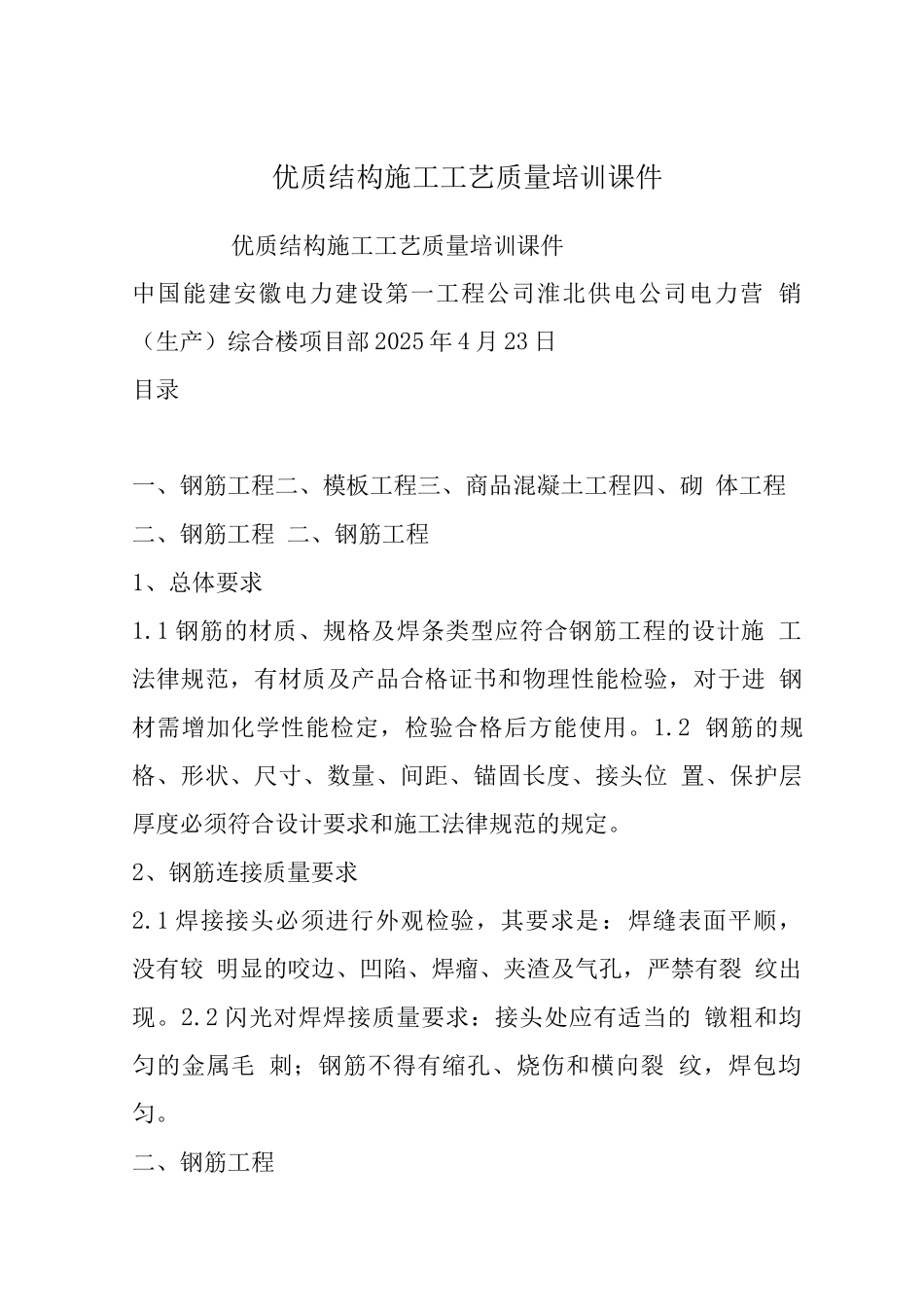

优质结构施工工艺质量培训课件优质结构施工工艺质量培训课件中国能建安徽电力建设第一工程公司淮北供电公司电力营 销（生产）综合楼项目部 2025 年 4 月 23 日目录一、钢筋工程二、模板工程三、商品混凝土工程四、砌 体工程二、钢筋工程 二、钢筋工程1、总体要求1.1 钢筋的材质、规格及焊条类型应符合钢筋工程的设计施 工法律规范，有材质及产品合格证书和物理性能检验，对于进 钢材需增加化学性能检定，检验合格后方能使用。1.2 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位 置、保护层厚度必须符合设计要求和施工法律规范的规定。2、钢筋连接质量要求2.1 焊接接头必须进行外观检验，其要求是：焊缝表面平顺， 没有较 明显的咬边、凹陷、焊瘤、夹渣及气孔，严禁有裂 纹出现。2.2 闪光对焊焊接质量要求：接头处应有适当的 镦粗和均匀的金属毛 刺；钢筋不得有缩孔、烧伤和横向裂 纹，焊包均匀。二、钢筋工程2.3 直螺纹质量要求：a.钢筋端头螺纹中径尺寸的检验: 环规通端能旋入整个有效长度，而环规止端旋入的深度不 超过止规厚度的 2/3，即为合格。b.钢筋端头螺纹的有效 长度用专用螺纹环规进行检测，允许偏差不大 于 2 个螺距 有效丝扣长度。c.加工的钢筋端头螺纹牙形、螺距等必须 与直螺纹套筒的牙形、螺距等一致，并经配套的量规检测 合格后方能使用。2.4 电渣压力焊质量要求：四周焊包凸 出钢筋表面的高度应大于或等于4mm；钢筋与电极接触处， 应无烧伤缺陷；接头处的弯折角不得大于 4o；接头处的轴 线偏移不得大于钢筋直径的 0.1 倍，且不得大于 2mm。3、钢筋绑扎质量要求：3.1 钢筋、骨架绑扎，缺扣、松扣不超过应绑扎数据的 10%， 且不应集中。3.2 钢筋弯钩的朝向正确，绑扎接头符合施 工法律规范的规定，搭接长度不小于规定值。3.3 受力钢筋规 格、形状、尺寸、数量、间距、锚固长度、接头位置、保 护层厚度必须符合设计要求和施工法律规范的规定。二、钢筋工程钢筋原材料堆放钢筋半成品堆放直螺纹保护二、钢筋工程绑扎墙筋时用梯子或搭临时架子，不准蹬踩钢筋。各种钢筋保护层垫块水泥撑块、保护层垫块安装到位二、钢筋工程底板钢筋马凳支设：二、钢筋工程柱筋定位框剪力墙梯子筋定位梁面一排纵筋梁面二排纵筋分隔筋梁双层钢筋定位分隔筋弹剪力墙定位双控线梁底二排纵筋梁底一排纵筋阴角处采纳预制钢角模防止阴角变形剪力墙转角处采纳阴角模保证接头平顺、密实二、钢筋工程绑...
