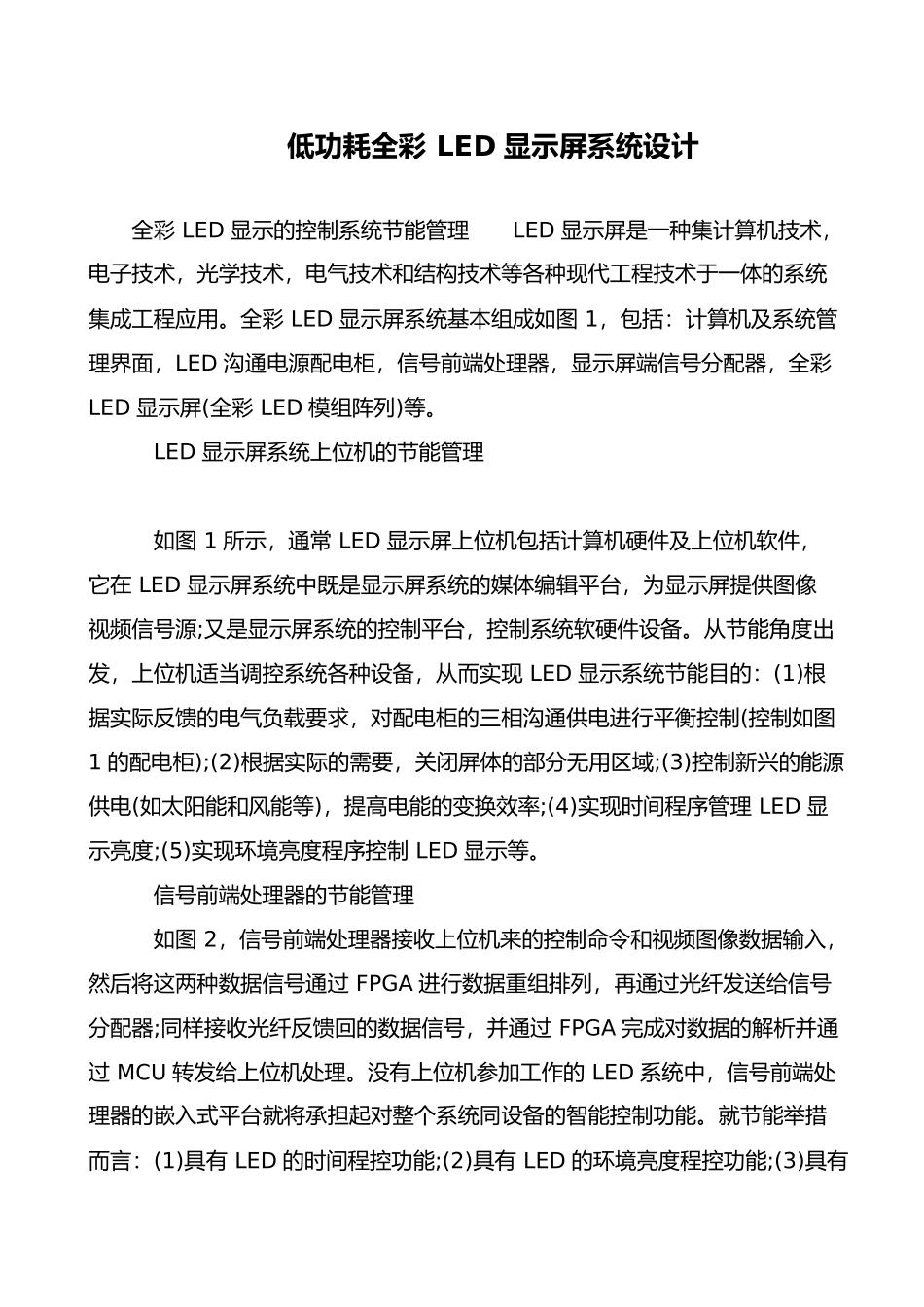

低功耗全彩LED显示屏系统设计

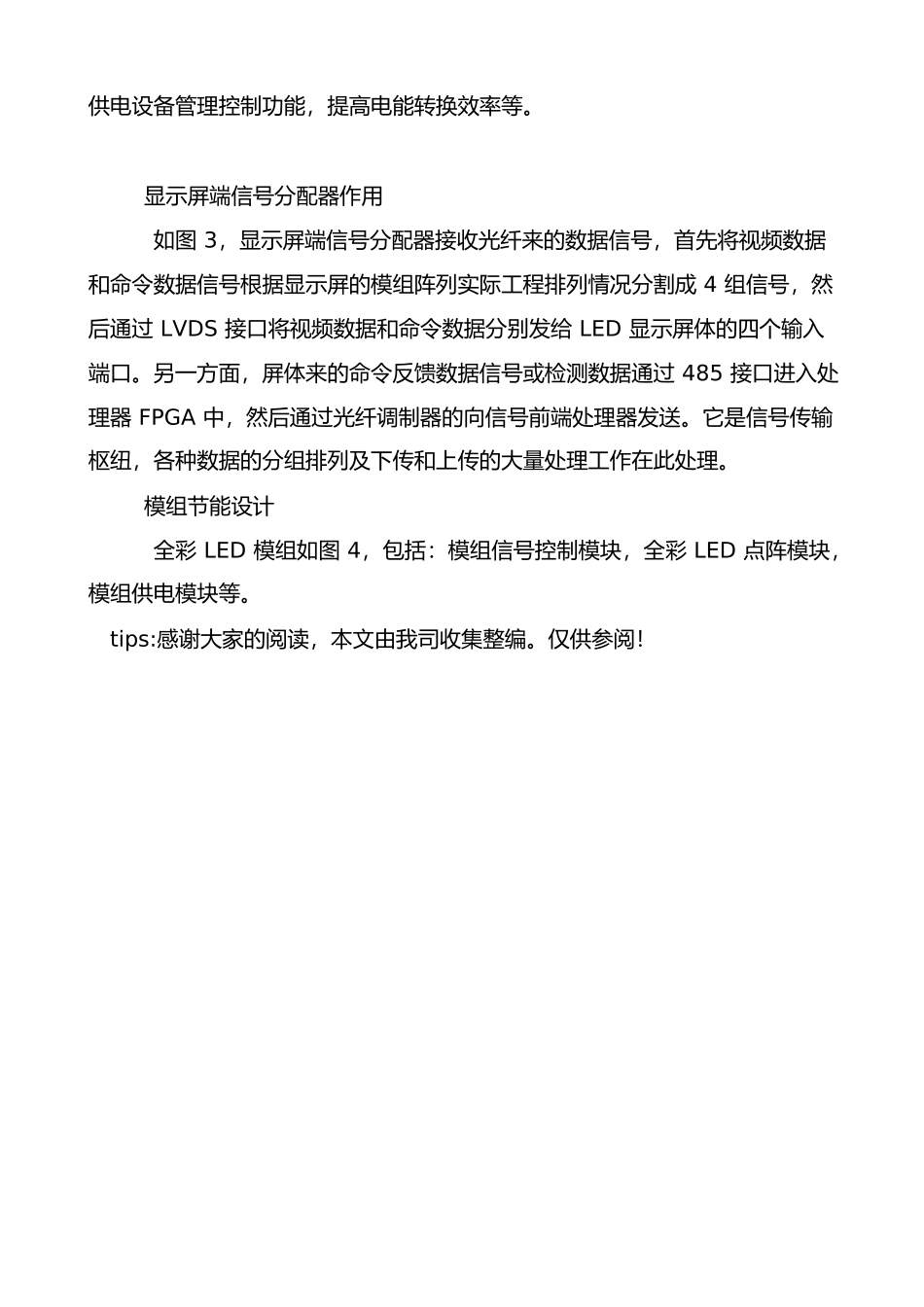

低功耗全彩 LED 显示屏系统设计全彩 LED 显示的控制系统节能管理LED 显示屏是一种集计算机技术，电子技术，光学技术，电气技术和结构技术等各种现代工程技术于一体的系统集成工程应用。全彩 LED 显示屏系统基本组成如图 1，包括：计算机及系统管理界面，LED 沟通电源配电柜，信号前端处理器，显示屏端信号分配器，全彩LED 显示屏(全彩 LED 模组阵列)等。 LED 显示屏系统上位机的节能管理 如图 1 所示，通常 LED 显示屏上位机包括计算机硬件及上位机软件，它在 LED 显示屏系统中既是显示屏系统的媒体编辑平台，为显示屏提供图像视频信号源;又是显示屏系统的控制平台，控制系统软硬件设备。从节能角度出发，上位机适当调控系统各种设备，从而实现 LED 显示系统节能目的：(1)根据实际反馈的电气负载要求，对配电柜的三相沟通供电进行平衡控制(控制如图1 的配电柜);(2)根据实际的需要，关闭屏体的部分无用区域;(3)控制新兴的能源供电(如太阳能和风能等)，提高电能的变换效率;(4)实现时间程序管理 LED 显示亮度;(5)实现环境亮度程序控制 LED 显示等。 信号前端处理器的节能管理 如图 2，信号前端处理器接收上位机来的控制命令和视频图像数据输入，然后将这两种数据信号通过 FPGA 进行数据重组排列，再通过光纤发送给信号分配器;同样接收光纤反馈回的数据信号，并通过 FPGA 完成对数据的解析并通过 MCU 转发给上位机处理。没有上位机参加工作的 LED 系统中，信号前端处理器的嵌入式平台就将承担起对整个系统同设备的智能控制功能。就节能举措而言：(1)具有 LED 的时间程控功能;(2)具有 LED 的环境亮度程控功能;(3)具有供电设备管理控制功能，提高电能转换效率等。 显示屏端信号分配器作用 如图 3，显示屏端信号分配器接收光纤来的数据信号，首先将视频数据和命令数据信号根据显示屏的模组阵列实际工程排列情况分割成 4 组信号，然后通过 LVDS 接口将视频数据和命令数据分别发给 LED 显示屏体的四个输入端口。另一方面，屏体来的命令反馈数据信号或检测数据通过 485 接口进入处理器 FPGA 中，然后通过光纤调制器的向信号前端处理器发送。它是信号传输枢纽，各种数据的分组排列及下传和上传的大量处理工作在此处理。 模组节能设计 全彩 LED 模组如图 4，包括：模组信号控制模块，全彩 LED 点阵模块，模组供电模块等。 tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
