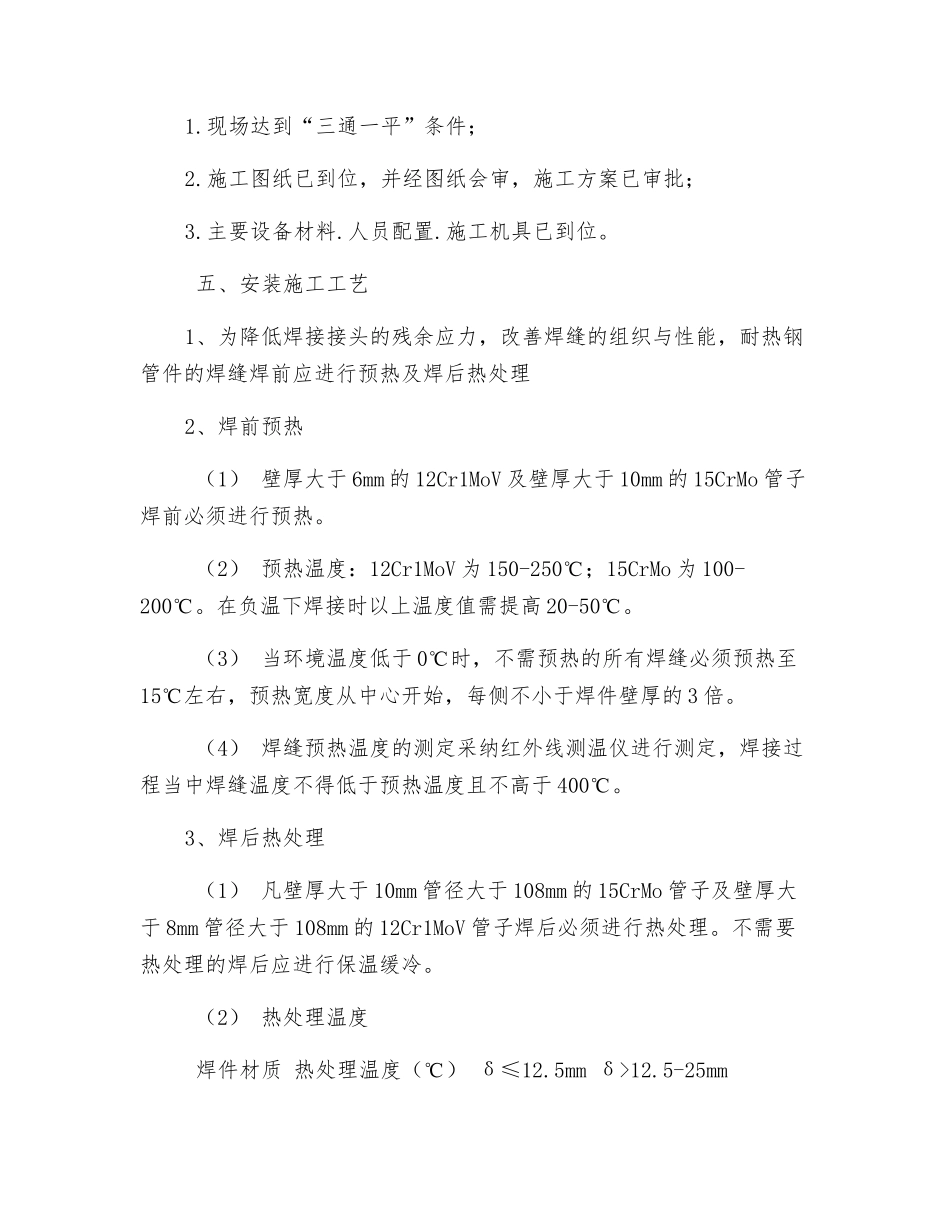

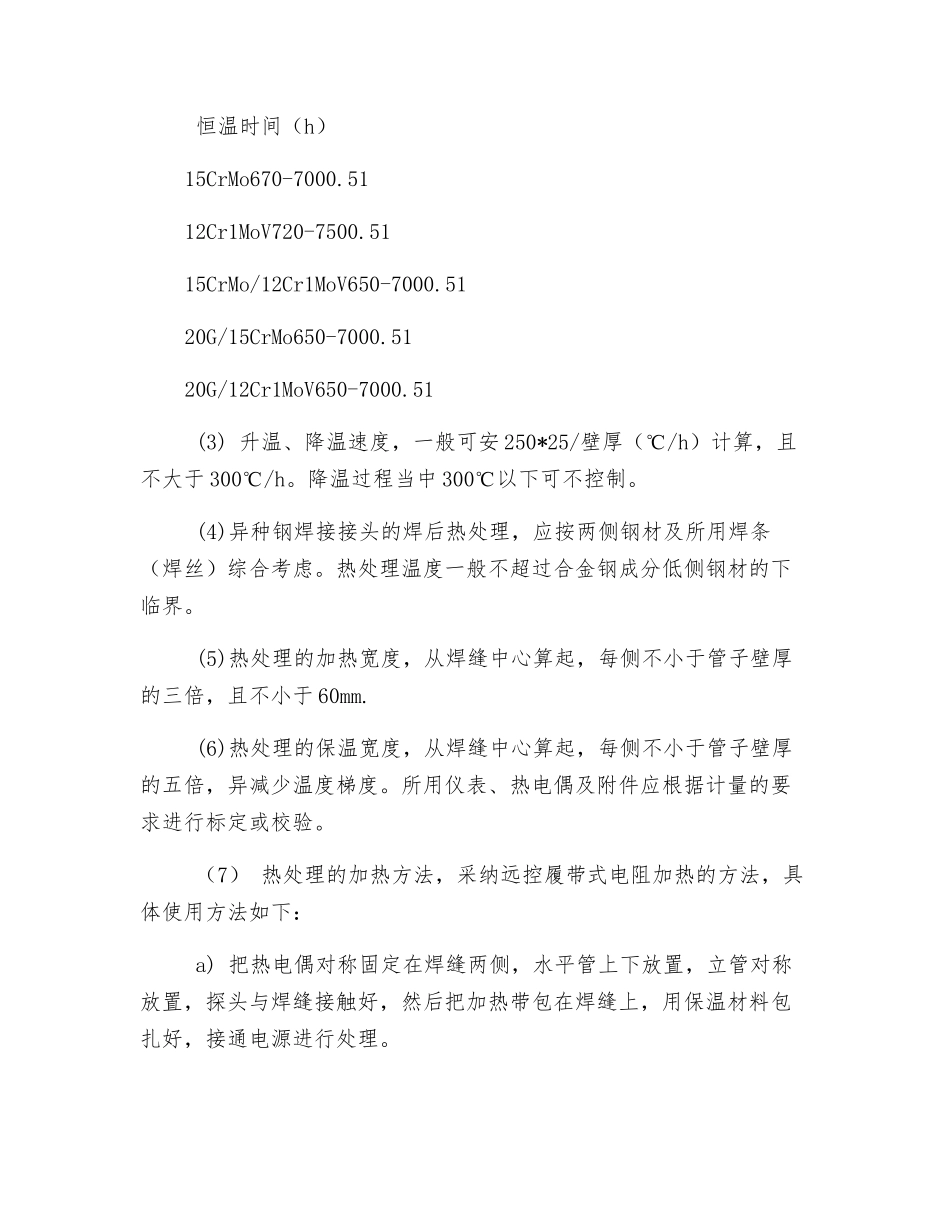

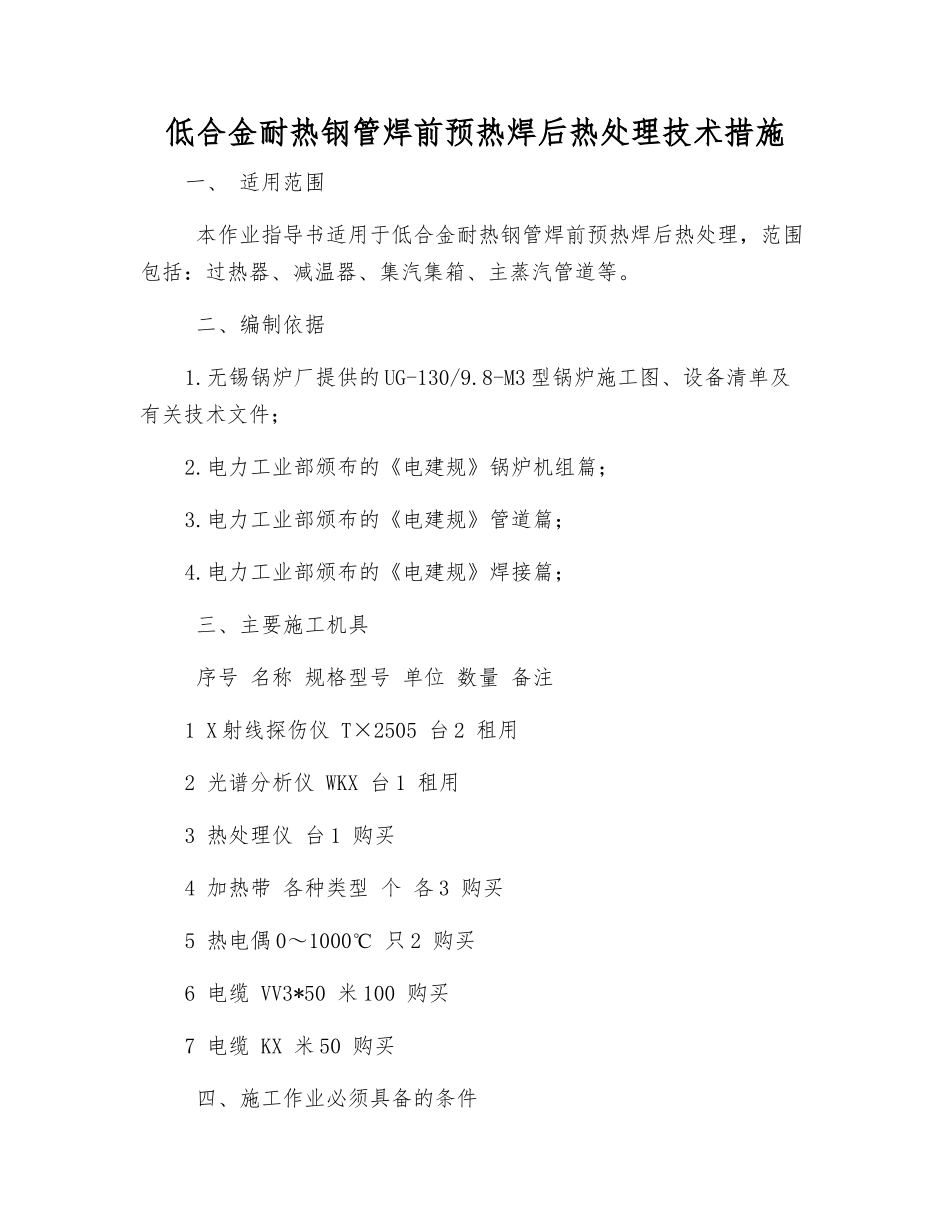

低合金耐热钢管焊前预热焊后热处理技术措施一、 适用范围 本作业指导书适用于低合金耐热钢管焊前预热焊后热处理，范围包括：过热器、减温器、集汽集箱、主蒸汽管道等。 二、编制依据1.无锡锅炉厂提供的 UG-130/9.8-M3 型锅炉施工图、设备清单及有关技术文件；2.电力工业部颁布的《电建规》锅炉机组篇；3.电力工业部颁布的《电建规》管道篇；4.电力工业部颁布的《电建规》焊接篇； 三、主要施工机具 序号 名称 规格型号 单位 数量 备注1 X 射线探伤仪 T×2505 台 2 租用2 光谱分析仪 WKX 台 1 租用3 热处理仪 台 1 购买4 加热带 各种类型 个 各 3 购买5 热电偶 0～1000℃ 只 2 购买6 电缆 VV3*50 米 100 购买7 电缆 KX 米 50 购买 四、施工作业必须具备的条件1.现场达到“三通一平”条件；2.施工图纸已到位，并经图纸会审，施工方案已审批；3.主要设备材料.人员配置.施工机具已到位。 五、安装施工工艺1、为降低焊接接头的残余应力，改善焊缝的组织与性能，耐热钢管件的焊缝焊前应进行预热及焊后热处理2、焊前预热 （1） 壁厚大于 6mm 的 12Cr1MoV 及壁厚大于 10mm 的 15CrMo 管子焊前必须进行预热。 （2） 预热温度：12Cr1MoV 为 150-250℃；15CrMo 为 100-200℃。在负温下焊接时以上温度值需提高 20-50℃。 （3） 当环境温度低于 0℃时，不需预热的所有焊缝必须预热至15℃左右，预热宽度从中心开始，每侧不小于焊件壁厚的 3 倍。 （4） 焊缝预热温度的测定采纳红外线测温仪进行测定，焊接过程当中焊缝温度不得低于预热温度且不高于 400℃。3、焊后热处理 （1） 凡壁厚大于 10mm 管径大于 108mm 的 15CrMo 管子及壁厚大于 8mm 管径大于 108mm 的 12Cr1MoV 管子焊后必须进行热处理。不需要热处理的焊后应进行保温缓冷。 （2） 热处理温度 焊件材质 热处理温度（℃） δ≤12.5mm δ>12.5-25mm 恒温时间（h）15CrMo670-7000.5112Cr1MoV720-7500.5115CrMo/12Cr1MoV650-7000.5120G/15CrMo650-7000.5120G/12Cr1MoV650-7000.51 (3) 升温、降温速度，一般可安 250*25/壁厚（℃/h）计算，且不大于 300℃/h。降温过程当中 300℃以下可不控制。 (4)异种钢焊接接头的焊后热处理，应按两侧钢材及所用焊条（焊丝）综合考虑。热处理温度一般不超过合金钢成分低侧钢材的下临界。 (5)热处理的加热宽度，从焊缝中心算起，每侧不小于管子壁厚的三倍，且不小...
