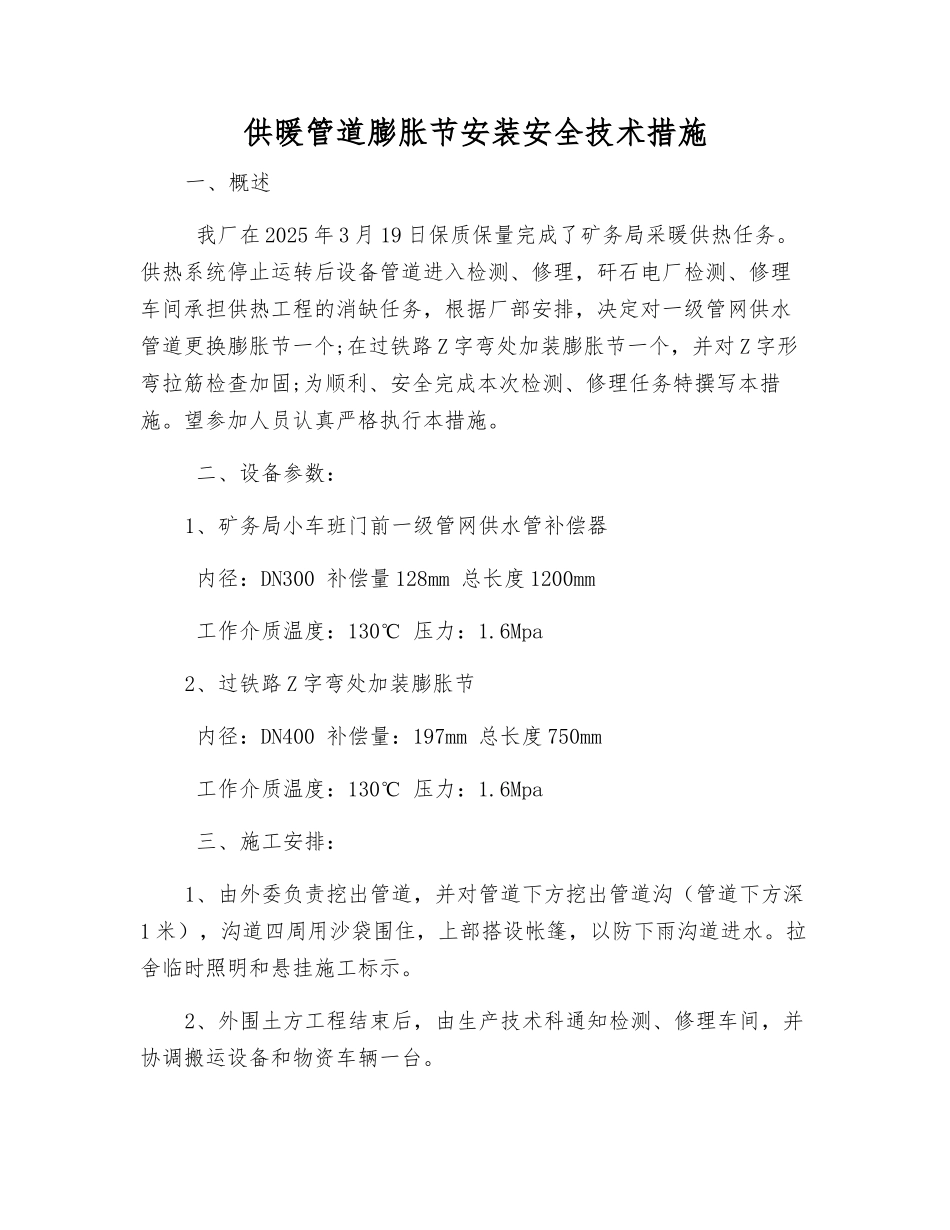

供暖管道膨胀节安装安全技术措施_第1页
1/4

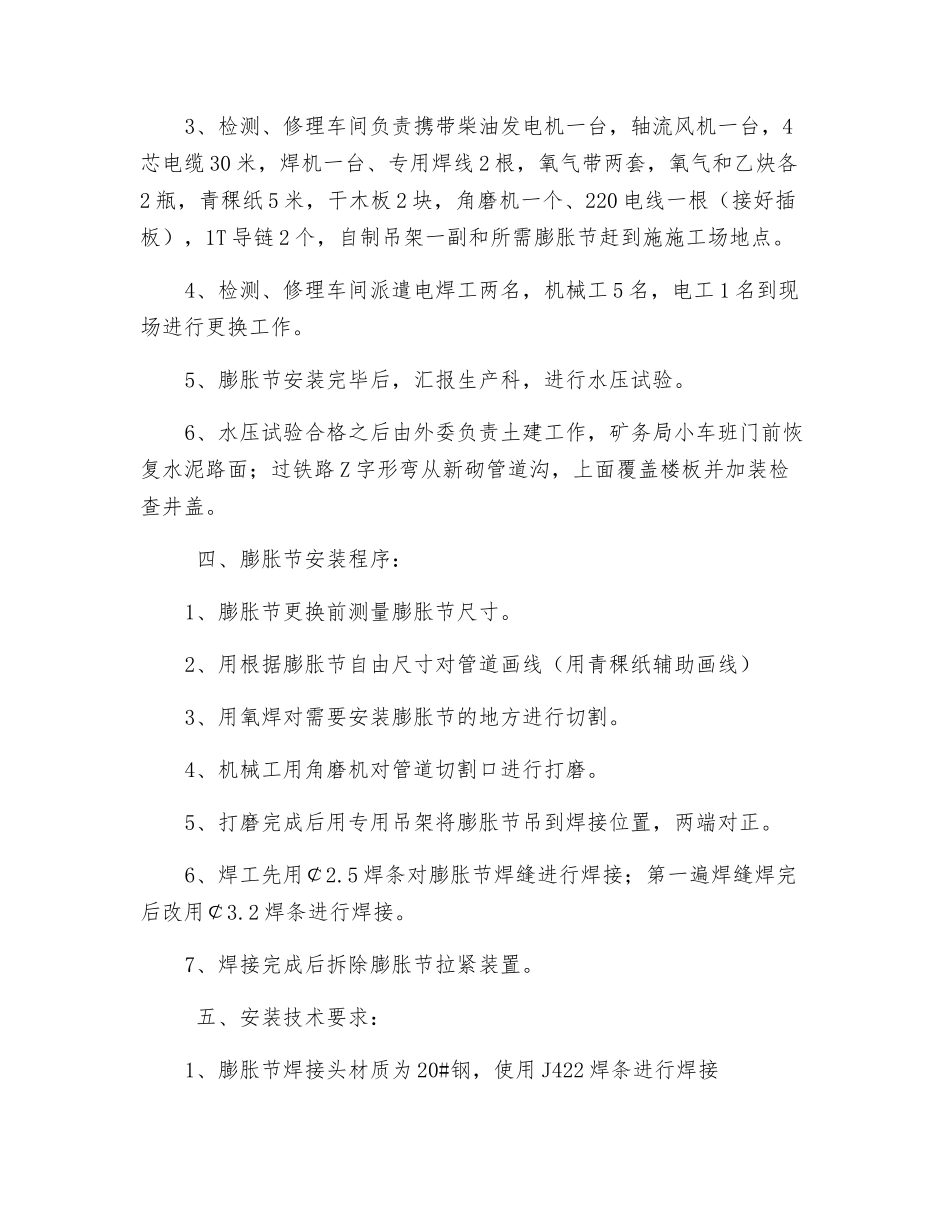

供暖管道膨胀节安装安全技术措施_第2页
2/4

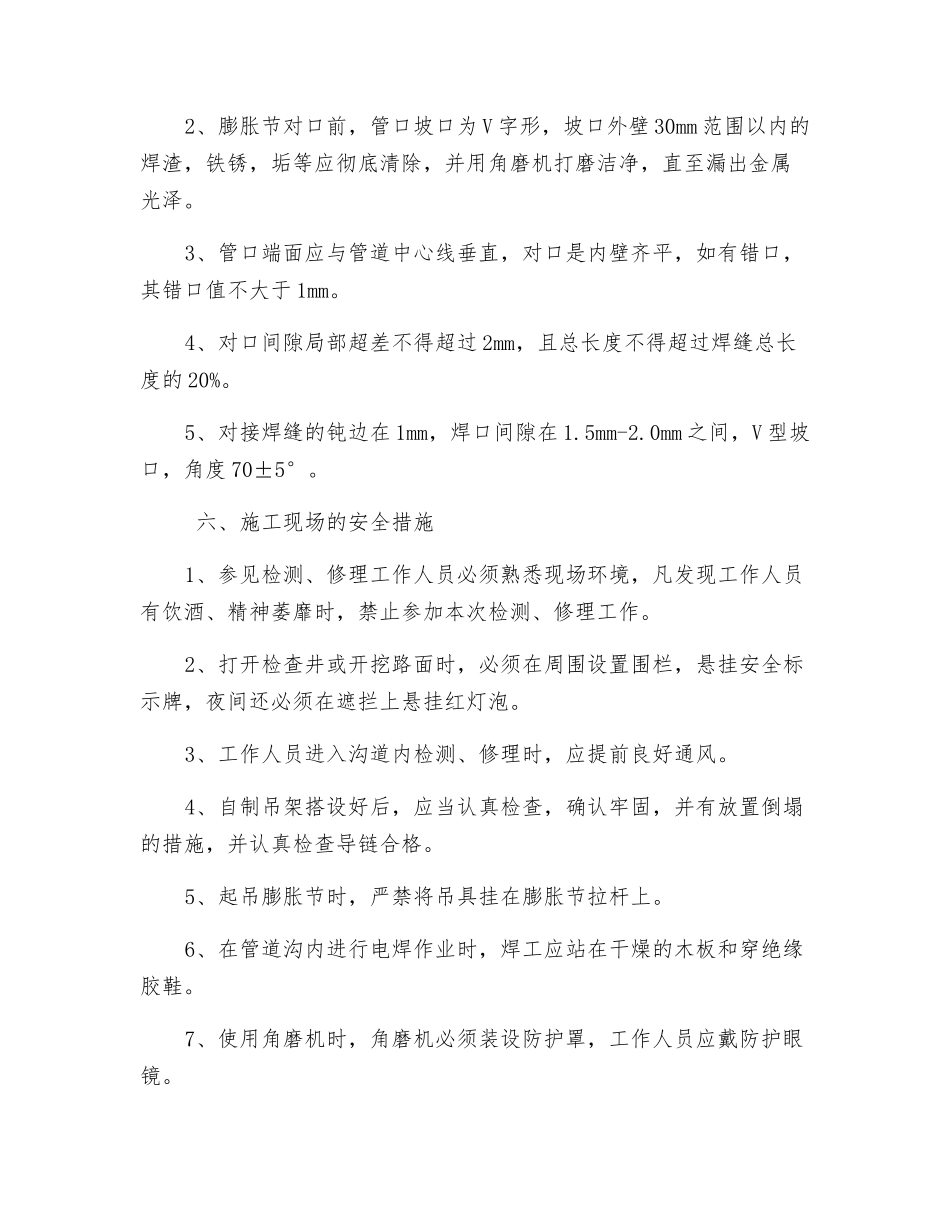

供暖管道膨胀节安装安全技术措施_第3页
3/4
供暖管道膨胀节安装安全技术措施一、概述 我厂在 2025 年 3 月 19 日保质保量完成了矿务局采暖供热任务。供热系统停止运转后设备管道进入检测、修理,矸石电厂检测、修理车间承担供热工程的消缺任务,根据厂部安排,决定对一级管网供水管道更换膨胀节一个;在过铁路 Z 字弯处加装膨胀节一个,并对 Z 字形弯拉筋检查加固;为顺利、安全完成本次检测、修理任务特撰写本措施。望参加人员认真严格执行本措施。 二、设备参数:1、矿务局小车班门前一级管网供水管补偿器 内径:DN300 补偿量 128mm 总长度 1200mm 工作介质温度:130℃ 压力:1.6Mpa2、过铁路 Z 字弯处加装膨胀节 内径:DN400 补偿量:197mm 总长度 750mm 工作介质温度:130℃ 压力:1.6Mpa 三、施工安排:1、由外委负责挖出管道,并对管道下方挖出管道沟(管道下方深1 米),沟道四周用沙袋围住,上部搭设帐篷,以防下雨沟道进水。拉舍临时照明和悬挂施工标示。2、外围土方工程结束后,由生产技术科通知检测、修理车间,并协调搬运设备和物资车辆一台。3、检测、修理车间负责携带柴油发电机一台,轴流风机一台,4芯电缆 30 米,焊机一台、专用焊线 2 根,氧气带两套,氧气和乙炔各2 瓶,青稞纸 5 米,干木板 2 块,角磨机一个、220 电线一根(接好插板),1T 导链 2 个,自制吊架一副和所需膨胀节赶到施施工场地点。4、检测、修理车间派遣电焊工两名,机械工 5 名,电工 1 名到现场进行更换工作。5、膨胀节安装完毕后,汇报生产科,进行水压试验。6、水压试验合格之后由外委负责土建工作,矿务局小车班门前恢复水泥路面;过铁路 Z 字形弯从新砌管道沟,上面覆盖楼板并加装检查井盖。 四、膨胀节安装程序:1、膨胀节更换前测量膨胀节尺寸。2、用根据膨胀节自由尺寸对管道画线(用青稞纸辅助画线)3、用氧焊对需要安装膨胀节的地方进行切割。4、机械工用角磨机对管道切割口进行打磨。5、打磨完成后用专用吊架将膨胀节吊到焊接位置,两端对正。6、焊工先用¢2.5 焊条对膨胀节焊缝进行焊接;第一遍焊缝焊完后改用¢3.2 焊条进行焊接。7、焊接完成后拆除膨胀节拉紧装置。 五、安装技术要求:1、膨胀节焊接头材质为 20#钢,使用 J422 焊条进行焊接2、膨胀节对口前,管口坡口为 V 字形,坡口外壁 30mm 范围以内的焊渣,铁锈,垢等应彻底清除,并用角磨机打磨洁净,直至漏出金属光泽。3、管口端面应与管道中心线垂直,对口是内壁齐平,...
