供热管网工程施工方案

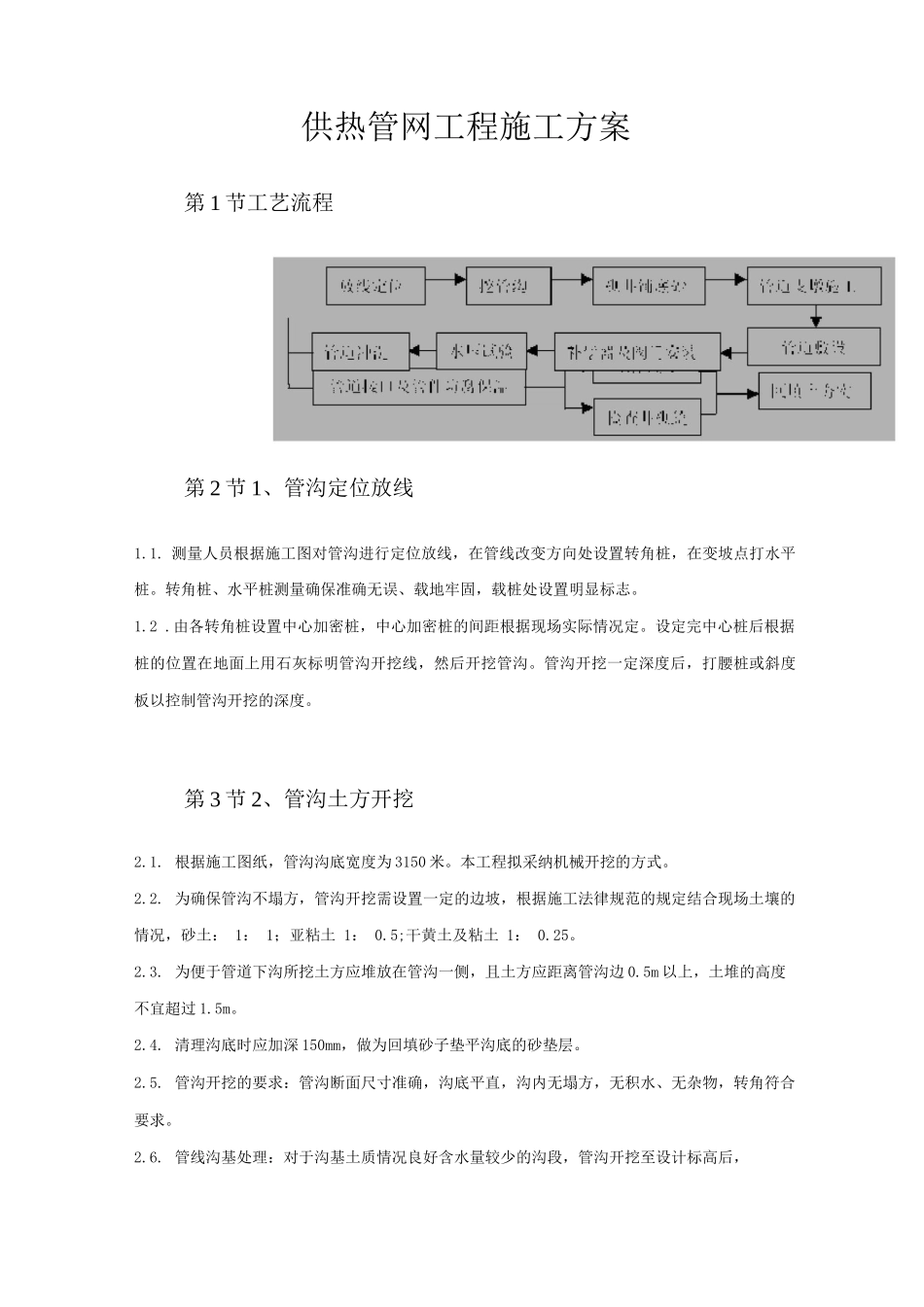

供热管网工程施工方案第 1 节工艺流程第 2 节 1、管沟定位放线1.1. 测量人员根据施工图对管沟进行定位放线，在管线改变方向处设置转角桩，在变坡点打水平桩。转角桩、水平桩测量确保准确无误、载地牢固，载桩处设置明显标志。1.2 .由各转角桩设置中心加密桩，中心加密桩的间距根据现场实际情况定。设定完中心桩后根据桩的位置在地面上用石灰标明管沟开挖线，然后开挖管沟。管沟开挖一定深度后，打腰桩或斜度板以控制管沟开挖的深度。第 3 节 2、管沟土方开挖2.1. 根据施工图纸，管沟沟底宽度为 3150 米。本工程拟采纳机械开挖的方式。2.2. 为确保管沟不塌方，管沟开挖需设置一定的边坡，根据施工法律规范的规定结合现场土壤的情况，砂土： 1： 1；亚粘土 1： 0.5;干黄土及粘土 1： 0.25。2.3. 为便于管道下沟所挖土方应堆放在管沟一侧，且土方应距离管沟边 0.5m 以上，土堆的高度不宜超过 1.5m。2.4. 清理沟底时应加深 150mm，做为回填砂子垫平沟底的砂垫层。2.5. 管沟开挖的要求：管沟断面尺寸准确，沟底平直，沟内无塌方，无积水、无杂物，转角符合要求。2.6. 管线沟基处理：对于沟基土质情况良好含水量较少的沟段，管沟开挖至设计标高后，修平沟底，用蛙式打夯机反复夯实直至沟底基础达到压实要求。水位教浅时，要进行降水处理。第 4 节 3.管道吊运及安装3.1. 管道坡：下管前应现将进行坡处理，坡形式为“V”形坡，坡的角度 55-65°为宜。为保证坡质量，管端坡时应采纳坡机或角向磨光机等机具进行机械坡，然后采纳角向磨光机抹去管表面的氧化皮，并将影响焊接质量的凸凹处打磨平整。3.2. 布管、下管：由于本工程中的管道管径过大，故选择在沟底固定连接。3.2.1 布管在沟边堆土的另一侧进行，管道的外侧距离管沟不得小于 5mm。3.2.2 下管采纳起重机下管的方法，下管时起重机沿沟槽边移动，起重机将管道吊起后，转动起重臂，将管段转至沟槽的正上方，然后缓缓的将管子放入沟槽中，在下管的过程中假如防止管子摆动，可将管子的两端用棕绳拴住，分别由两人拉住随时调整管子方向。3.2.3 下管时注意事项：在布管、下管的过程中应注意保护管道的保温层及保温的保护层;下管时起重机应与沟槽保证一定距离，以免沟边受力过大而塌方；3.3. 管道连接3.3.1 管道在组对焊接前应将管子内的杂物清理洁净。3.3.2 管道对前应将管端 30mm 范围的油污、水、浮锈清理洁净，直至露出金属本色。组装焊接前管子端平面，偏斜...
