供热管网工程施工设计方案

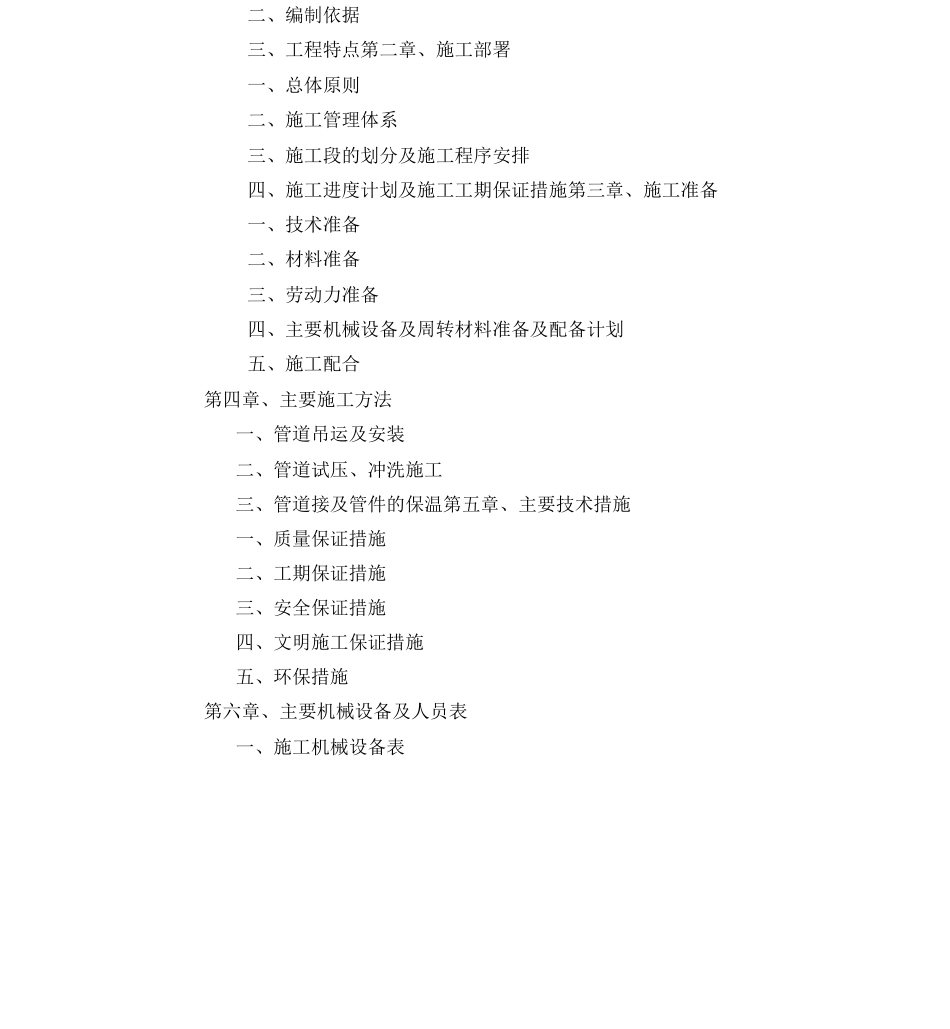

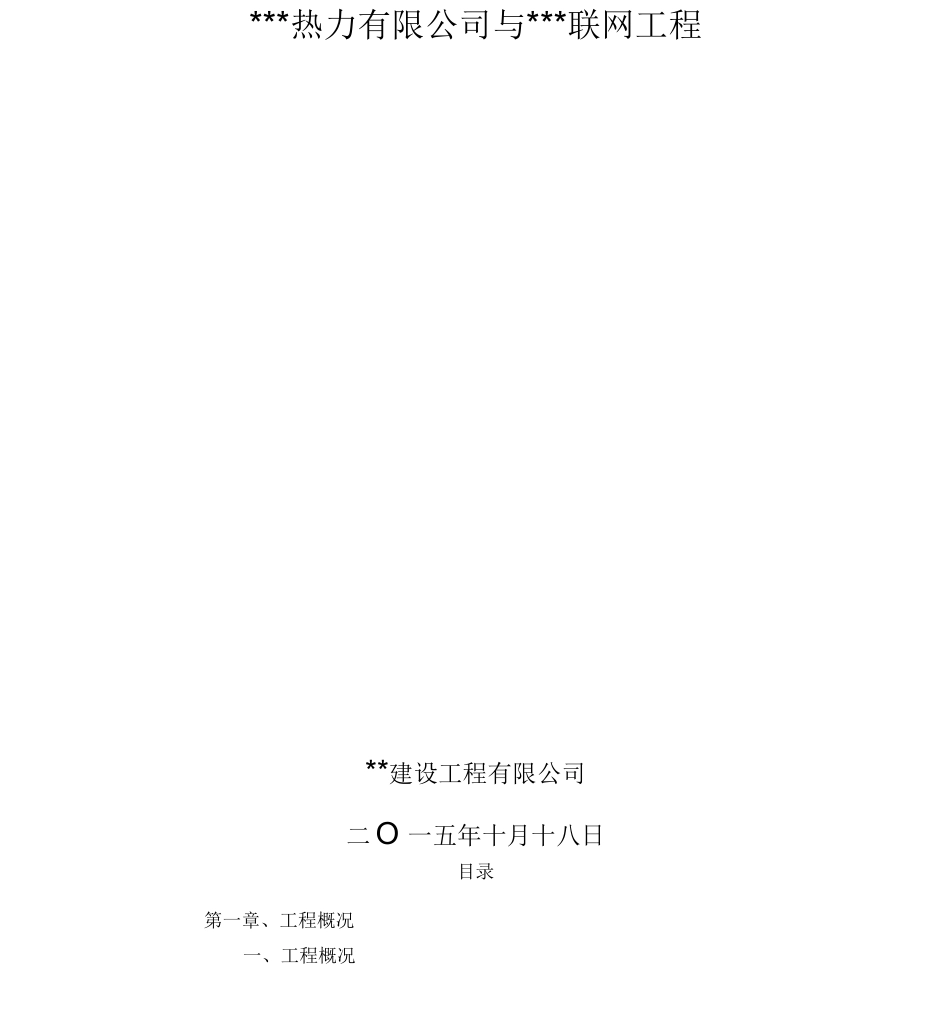

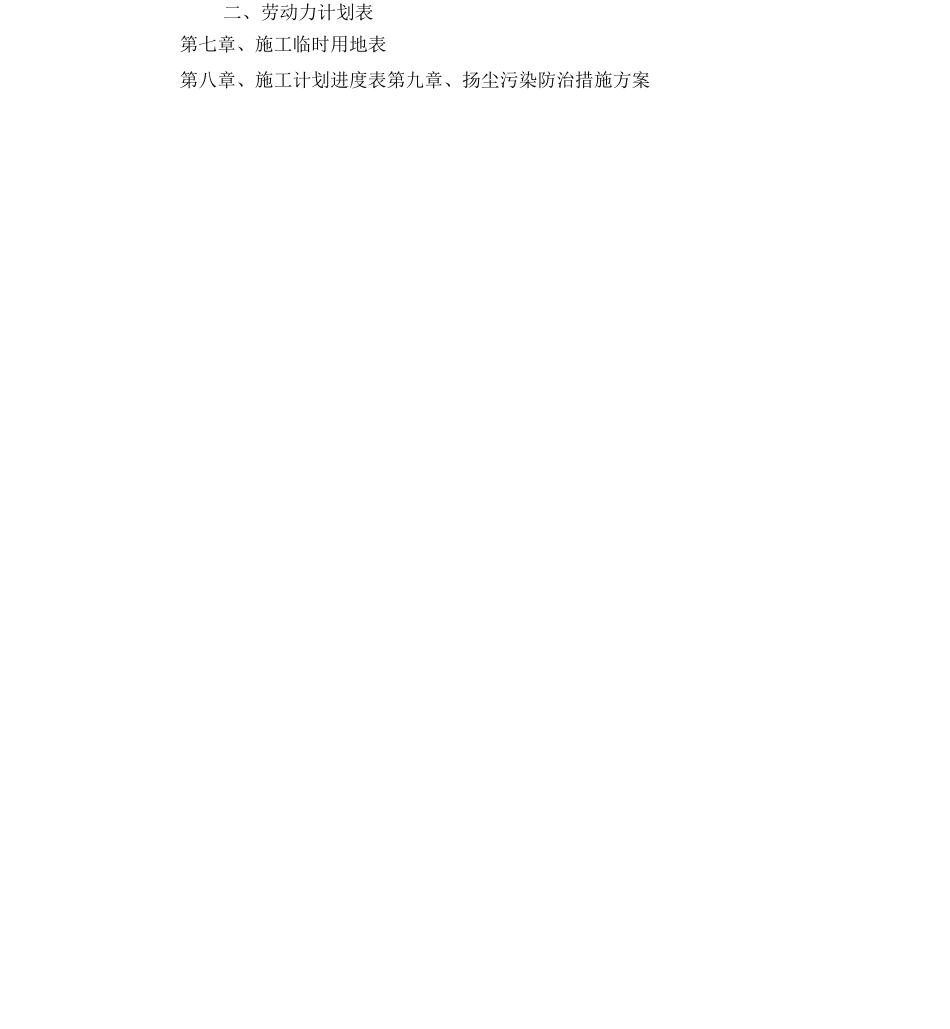

***热力有限公司与***联网工程**建设工程有限公司二 O 一五年十月十八日目录第一章、工程概况一、工程概况二、编制依据三、工程特点第二章、施工部署一、总体原则二、施工管理体系三、施工段的划分及施工程序安排四、施工进度计划及施工工期保证措施第三章、施工准备一、技术准备二、材料准备三、劳动力准备四、主要机械设备及周转材料准备及配备计划五、施工配合第四章、主要施工方法一、管道吊运及安装二、管道试压、冲洗施工三、管道接及管件的保温第五章、主要技术措施一、质量保证措施二、工期保证措施三、安全保证措施四、文明施工保证措施五、环保措施第六章、主要机械设备及人员表一、施工机械设备表二、劳动力计划表第七章、施工临时用地表第八章、施工计划进度表第九章、扬尘污染防治措施方案第一章、工程概况、工程概况工程名称：*******建设规模：管道最大管径 DN120" 10 ,为 6 米。质量标准：合格工期：10 天本项目为**********工程供热管网部分，管网最大管径为 2X DN120Q 工作钢管》DN2选用输送流体用螺旋焊钢管，材质为 Q235B,标准为 GB/T3091-28;工作钢管 w DN2 选用输送流体用无缝钢管，材质为 20#钢，标准为 GB/T8163-28.中继站之前管槽长约 963 米，中继站之后管槽长约 11990米。设计温度为 130/70 C,压力等级为公称压力 1.6Mpa,工作压力为1.5Mpa.高温热水管采纳耐高温聚氨酯保温（耐温 150C），高密度聚乙烯外套预制直埋保温管，其结构工作钢管（芯管）+聚氨酯+外套高密度聚乙烯。预制管件如：三通、弯头、变径管、泄水管、放气管件等全部在厂内做好保温防腐，工作钢管的三通，变径管均采纳 成品件，补偿器在保温管厂做好保温，现场焊接。因管网全部按无补偿冷安装设计，施工过程中发现与其它管线相碰撞，需要现场实行一定的措施，如管线整体施工时，应整体开槽放线以合理解决管道碰撞问题，同时应避开管道随意上下折弯，以免管道应力过于集中而对管网造成破坏，套筒补偿器两侧一定有不小于 12 米长的直管段，以保护补偿器。管道尽量利用自然转弯角进行补偿，10-60。的弯头不能做自然补偿，为保护折角不收破坏，在此范围内的折角两侧一般按法律规范规定设弯管补偿或设置固定墩。对于三通分支处，三通需做补 强处理。三通及变径管处一般设置固定墩，固定墩设在大径处。对于有大转弯和较大折弯的处理，原则上采纳大曲率半径的成品件，以减小管道的应力，保护管道不受较大应力的破坏，使管网在较安...
