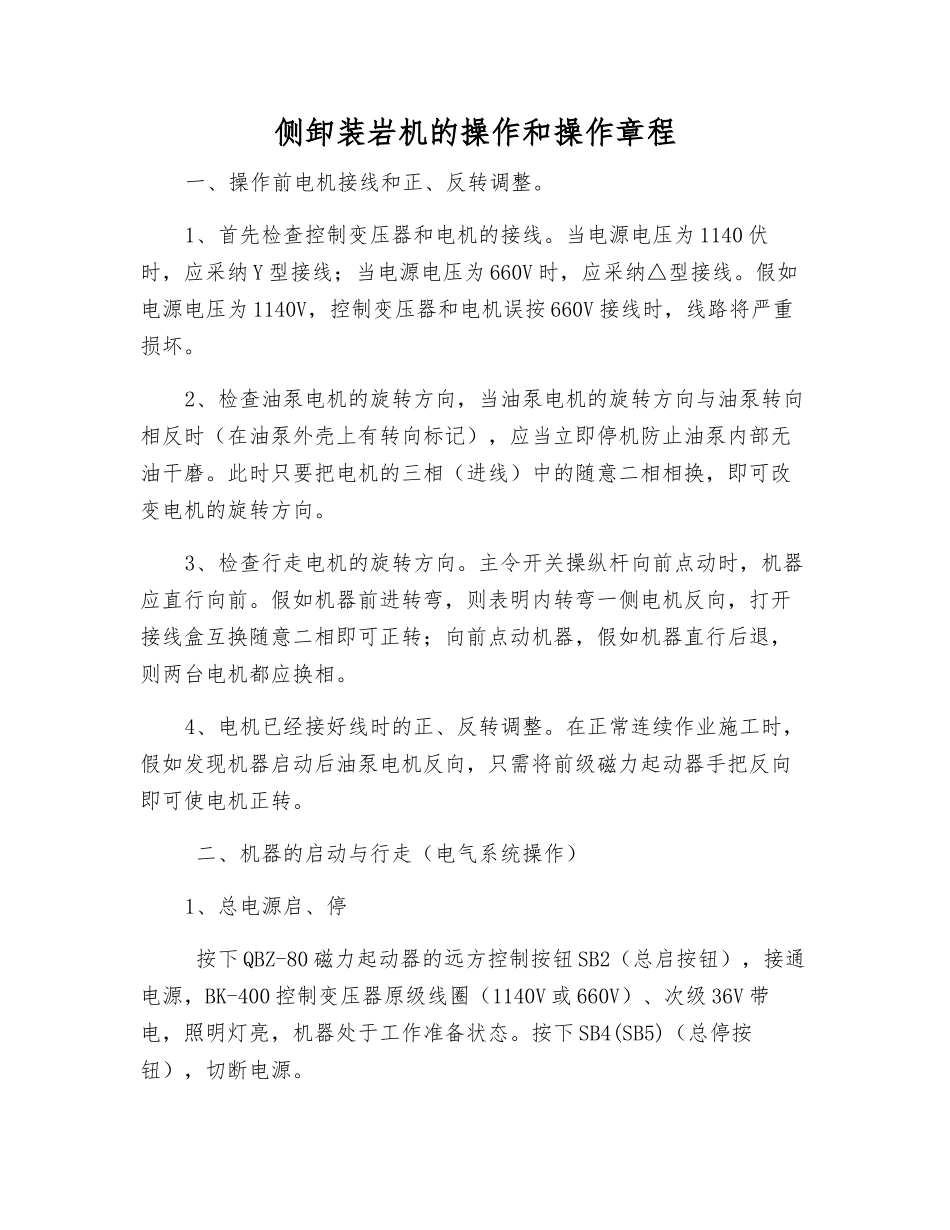

侧卸装岩机的操作和操作章程一、操作前电机接线和正、反转调整。1、首先检查控制变压器和电机的接线。当电源电压为 1140 伏时，应采纳 Y 型接线；当电源电压为 660V 时，应采纳△型接线。假如电源电压为 1140V，控制变压器和电机误按 660V 接线时，线路将严重损坏。2、检查油泵电机的旋转方向，当油泵电机的旋转方向与油泵转向相反时（在油泵外壳上有转向标记），应当立即停机防止油泵内部无油干磨。此时只要把电机的三相（进线）中的随意二相相换，即可改变电机的旋转方向。3、检查行走电机的旋转方向。主令开关操纵杆向前点动时，机器应直行向前。假如机器前进转弯，则表明内转弯一侧电机反向，打开接线盒互换随意二相即可正转；向前点动机器，假如机器直行后退，则两台电机都应换相。4、电机已经接好线时的正、反转调整。在正常连续作业施工时，假如发现机器启动后油泵电机反向，只需将前级磁力起动器手把反向即可使电机正转。 二、机器的启动与行走（电气系统操作）1、总电源启、停 按下 QBZ-80 磁力起动器的远方控制按钮 SB2（总启按钮），接通电源，BK-400 控制变压器原级线圈（1140V 或 660V）、次级 36V 带电，照明灯亮，机器处于工作准备状态。按下 SB4(SB5)（总停按钮），切断电源。2、启动油泵 按下 SB1 按钮（泵启按钮），油泵接触器 KM 的线圈带电吸合，主回路中的常开接点 KM 闭合，油泵电机 1M 运转，液压系统处于工作准备状态。与此同时，36V 回路中的辅助常开接点 KM 闭合，使 SB1 形成自保；36V 回路中的辅助常开接点 KM 也闭合，使该回路处于准备状态（在司机已经能熟练操作,劳动纪律得到保证的情况下，可将 KM 在 127伏回路中的常开接点短接，机器行走时不必先启动油泵）。当按下SB2（泵停按钮）油泵电机断电停转。3、机器的前后行走 向前推动主令开关操纵杆，双联按钮中的 SBF 常开接点闭合，中间继电器（JZ7-44）KAF1 和 KAF2 线圈带电动作，它们的常开接点闭合，从而使真空接触器(KMF1、KMF2)的线圈导通、接触器动作。主回路常开接点闭合，左行走电机 2M 和右行走电机 3M 正向运转。此时 SBF串在反向运转线路中的常闭接点打开,起电气闭锁作用。 当中间继电器 KAF1,KAF2 及真空接触器 KMF1、KMF2 闭合后，它们分别串在反向运转线路中的常闭（辅助）接点被打开，起到多重电气闭锁，防止行走电机反向接通的作用。 同理，主令开关的操纵杆后拉，SBF 复位，SBB 常开...
