倒牵引安全技术措施

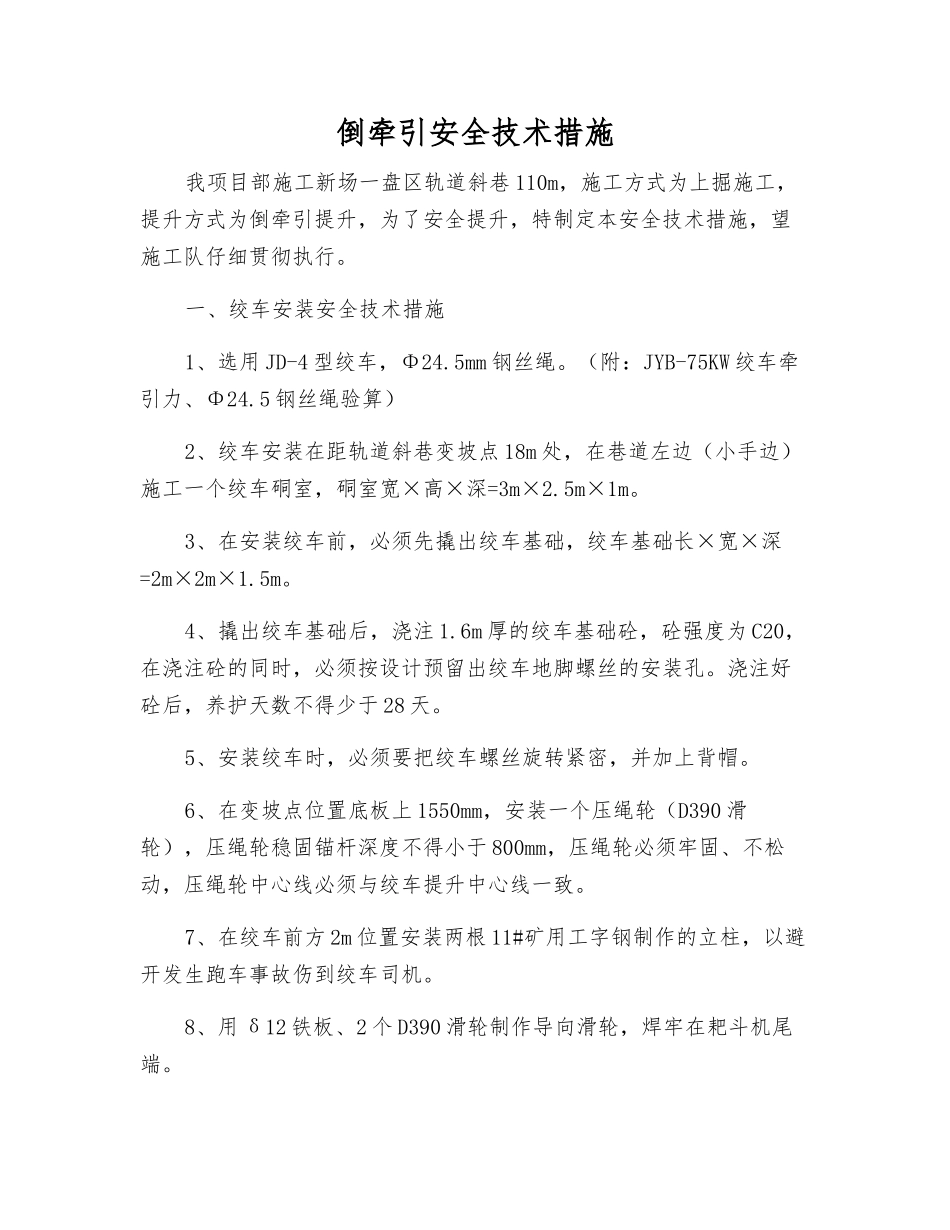

倒牵引安全技术措施我项目部施工新场一盘区轨道斜巷 110m，施工方式为上掘施工，提升方式为倒牵引提升，为了安全提升，特制定本安全技术措施，望施工队仔细贯彻执行。一、绞车安装安全技术措施1、选用 JD-4 型绞车，Φ24.5mm 钢丝绳。（附：JYB-75KW 绞车牵引力、Φ24.5 钢丝绳验算）2、绞车安装在距轨道斜巷变坡点 18m 处，在巷道左边（小手边）施工一个绞车硐室，硐室宽×高×深=3m×2.5m×1m。3、在安装绞车前，必须先撬出绞车基础，绞车基础长×宽×深=2m×2m×1.5m。4、撬出绞车基础后，浇注 1.6m 厚的绞车基础砼，砼强度为 C20，在浇注砼的同时，必须按设计预留出绞车地脚螺丝的安装孔。浇注好砼后，养护天数不得少于 28 天。5、安装绞车时，必须要把绞车螺丝旋转紧密，并加上背帽。6、在变坡点位置底板上 1550mm，安装一个压绳轮（D390 滑轮），压绳轮稳固锚杆深度不得小于 800mm，压绳轮必须牢固、不松动，压绳轮中心线必须与绞车提升中心线一致。7、在绞车前方 2m 位置安装两根 11#矿用工字钢制作的立柱，以避开发生跑车事故伤到绞车司机。8、用 δ12 铁板、2 个 D390 滑轮制作导向滑轮，焊牢在耙斗机尾端。9、绞车安装好后，先用一个 2m3 的侧矿进行试车，试车正常后绞车方可投入使用。10、在轨道斜巷变坡点前 1m 处施工一信号硐室，硐室宽×高×深=2m×2m×2m，信号工发出信号后必须躲进硐室。二、耙斗机移动、安装安全技术措施1、每次移耙斗机前，必须先定出耙斗机上移的位置，在该位置安装 6 根稳固锚环，在该位置前 5m 位置和碛头正中位置各安装一根提升锚环，锚环采纳 Φ22mm 螺纹钢制作，每根锚环安入基岩的深度不得小于 1500mm，全长锚固。2、移耙斗机时，必须先将耙斗机进料槽拆下并捆扎在耙斗机机身上，然后在提升锚环上各悬挂一个倒向滑轮，并先确定其牢固、可靠。然后将绞车钢丝绳分别从滑轮上穿过并将耙斗机套牢。3、在确认耙斗机已牢固、可靠的套在绞车钢丝绳上后，由当班值班队干指挥拆掉耙斗机与轨道之间稳固的钢丝绳及耙斗机下料槽的稳桩，再由绞车司机启动绞车，并慢速将耙斗机向上提升 1m 左右，然后将绞车刹车刹死，再由值班队干指挥拆掉稳固耙斗机的 6 根稳绳。4、在以上工作完成后，由值班队干安排一个有经验的老员工在最接近碛头的躲身硐室内使用提升信号铃指挥提升耙斗机，剩下所有的人员必须全部撤退到绞车以外的安全地点。5、待所有的人员撤到安全地点后，躲身硐室内的...
