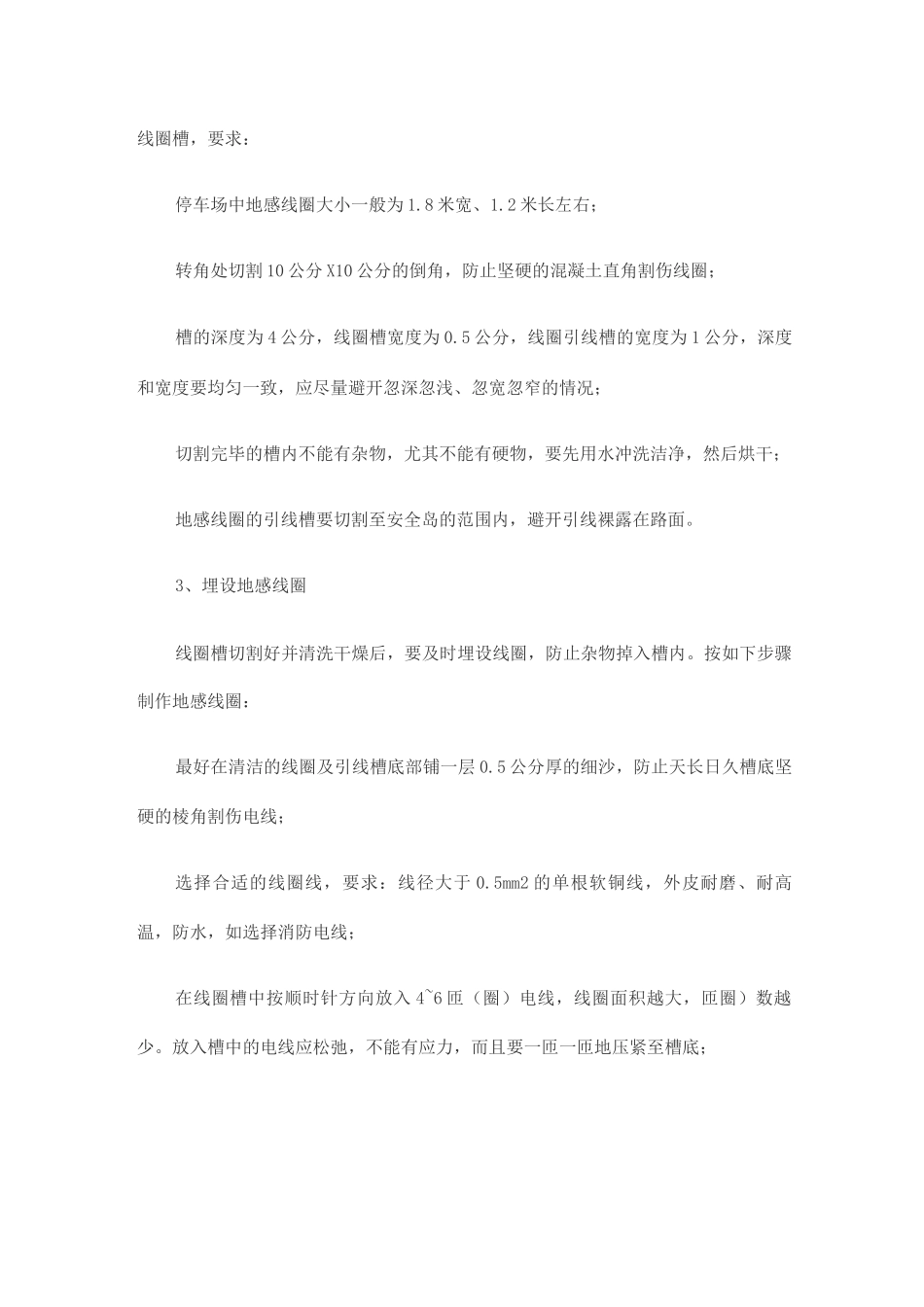

停车场道闸项目施工与调试一、停车场道闸施工1、切割并制作地感线圈车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点：周围 50 公分范围内不能有大量的金属，如井盖、雨水沟盖板等；周围 1 米范围内不能有超过 220V 的供电线路；制作多个线圈时，线圈与线圈之间的距离要大于 2 米，否则会互相干扰。2、切割地感线圈槽根据图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：停车场中地感线圈大小一般为 1.8 米宽、1.2 米长左右；转角处切割 10 公分 X10 公分的倒角，防止坚硬的混凝土直角割伤线圈；槽的深度为 4 公分，线圈槽宽度为 0.5 公分，线圈引线槽的宽度为 1 公分，深度和宽度要均匀一致，应尽量避开忽深忽浅、忽宽忽窄的情况；切割完毕的槽内不能有杂物，尤其不能有硬物，要先用水冲洗洁净，然后烘干；地感线圈的引线槽要切割至安全岛的范围内，避开引线裸露在路面。3、埋设地感线圈线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。按如下步骤制作地感线圈：最好在清洁的线圈及引线槽底部铺一层 0.5 公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线；选择合适的线圈线，要求：线径大于 0.5mm2 的单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线；在线圈槽中按顺时针方向放入 4~6 匝（圈）电线，线圈面积越大，匝圈）数越少。放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底；布放入、出之间的穿线管。确定管的起点和终点，布放 KBG 镀锌金属管，管的连接处均设 86 接线盒。KBG 金属管与安全岛引出的 PVC 管对接时，也要使用 86 接线盒。5、制作混凝土安全岛停车场管理系统的安全岛相当于建筑房屋的地基，不仅可以承载设备工作时的应力尤其道闸的应力可达几百公斤），而且可以保护设备和线路，同时法律规范车辆进出的车道，使工程外观更专业。因此安全岛的制作会直接影响系统的性能。制作安全岛按以下步骤进行：按图纸规画安全岛的形状线条；假如是在松软的泥土地面上建安全岛，须将地面挖深 50 公分，并用混凝土浇注;假如在混凝土或很厚的石头地面建安全岛，须制作间隔 10 公分密度的钢筋网，且钢筋网要深化地面；用木板沿安全岛形状线条围起一个高 10 公分的框架；用水泥、石子、...
