光伏电站监控系统管理制度

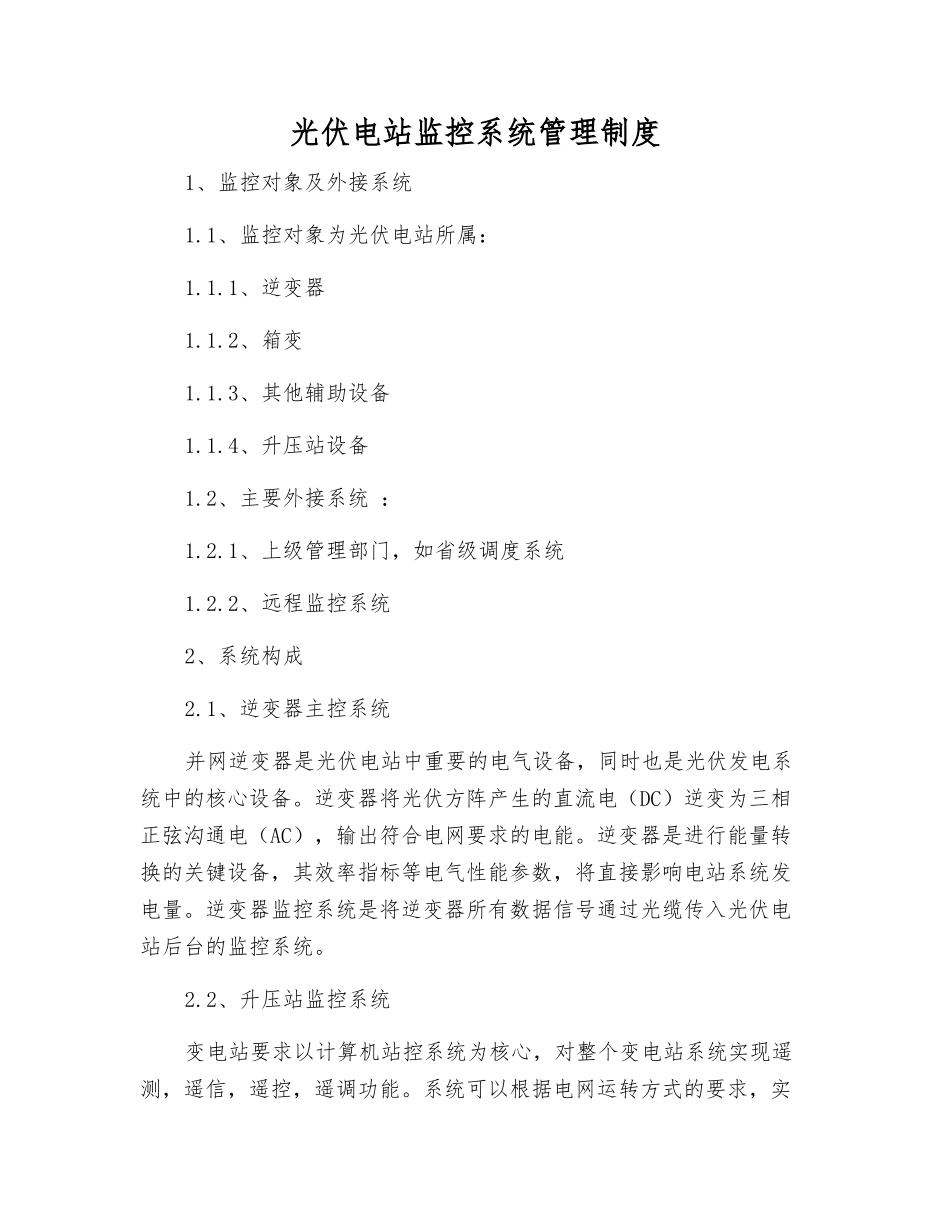

光伏电站监控系统管理制度1、监控对象及外接系统1.1、监控对象为光伏电站所属：1.1.1、逆变器1.1.2、箱变1.1.3、其他辅助设备1.1.4、升压站设备1.2、主要外接系统 ：1.2.1、上级管理部门，如省级调度系统1.2.2、远程监控系统2、系统构成2.1、逆变器主控系统并网逆变器是光伏电站中重要的电气设备，同时也是光伏发电系统中的核心设备。逆变器将光伏方阵产生的直流电（DC）逆变为三相正弦沟通电（AC），输出符合电网要求的电能。逆变器是进行能量转换的关键设备，其效率指标等电气性能参数，将直接影响电站系统发电量。逆变器监控系统是将逆变器所有数据信号通过光缆传入光伏电站后台的监控系统。2.2、升压站监控系统变电站要求以计算机站控系统为核心，对整个变电站系统实现遥测，遥信，遥控，遥调功能。系统可以根据电网运转方式的要求，实现各种闭环控制功能。实现对全部的一次设备进行监视、测量、控制、记录和报警功能，并与保护设备和远方控制中心通讯，实现变电站综合自动化。光伏电站通讯层采纳工业光纤以太环网结构。综合自动化根据需要也可采纳双网冗余结构。升压站通讯服务器负责与相关调度系统的信息交换。2.3、箱变控制系统光伏发电作为可再生能源的主要利用形式，所建成的光伏电站具备其自身的特别性。最显著的就是发电单元布置比较分散且数量众多，距离集中升压变电所位置较远，需就地经升压变电站升压后传送至集中升压变电所。因此箱式变电站作为升压输电的重要设备，其安全可靠、节能环保、运转维护等综合性能对提升光伏电成套装备的整体技术指标尤其重要。因此，在普通箱式变电站的基础上还增加了智能化功能，对高低压设备配备相应的传感装置，利用稳定可靠的测控装置将电气一次、二次信息、逆变器控制信息纳入集中监控系统中，减少日常维护成本，提高光伏电站的自动化管理水平及运转可靠性。信号可通过光纤或 PLC 的方式传入。2.4、系统接入（SVG）SVG 是一种用于动态补偿无功的新型电力电子装置，它能对大小变化的无功进行快速和连续的补偿，其应用可克服 LC 补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点，显著提升光伏电站接入点的电网稳定性及安全性。其基本原理是指将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路沟通侧输出电压的相位和幅值或者直接控制其沟通侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的...
