光纤测试方案

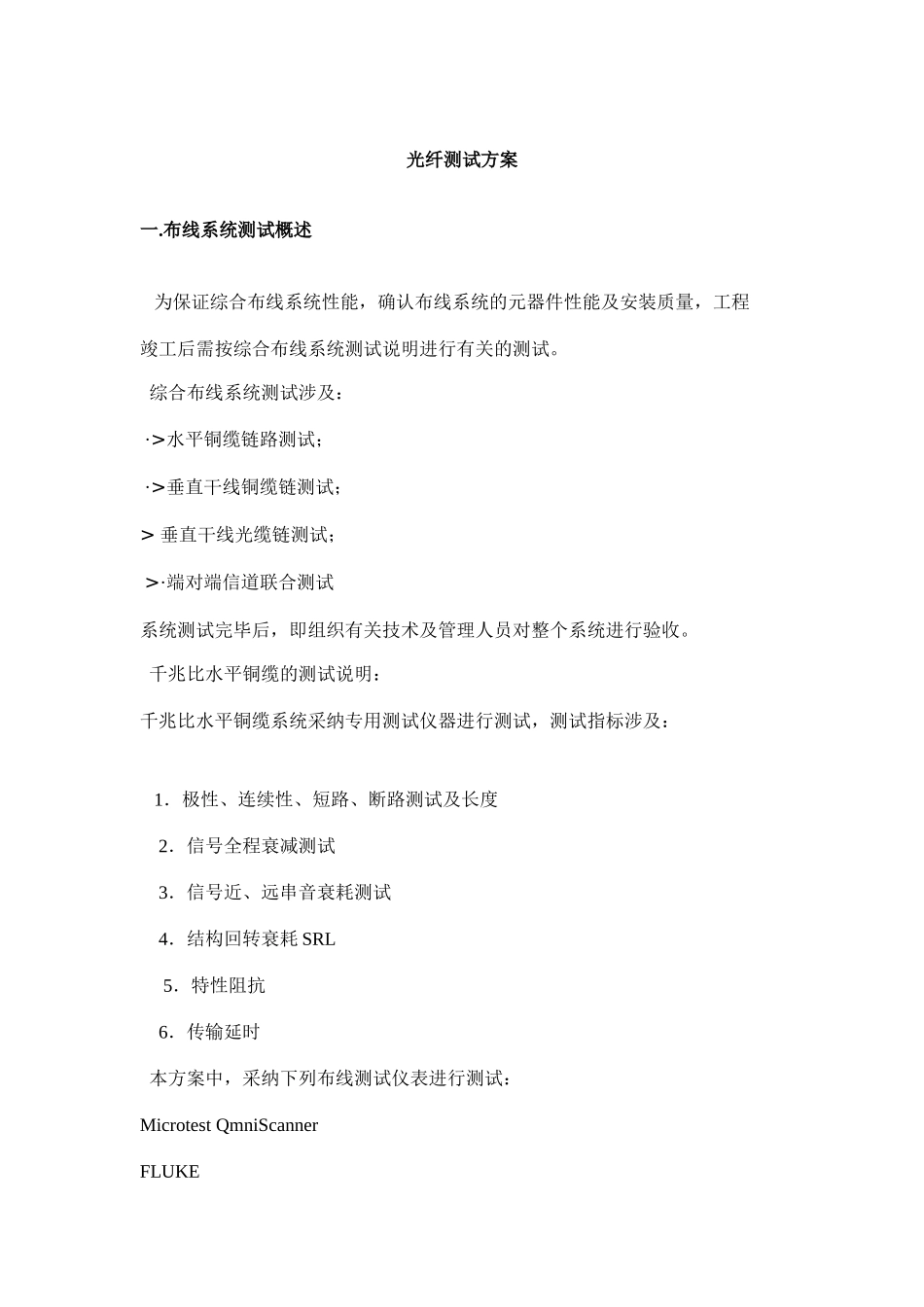

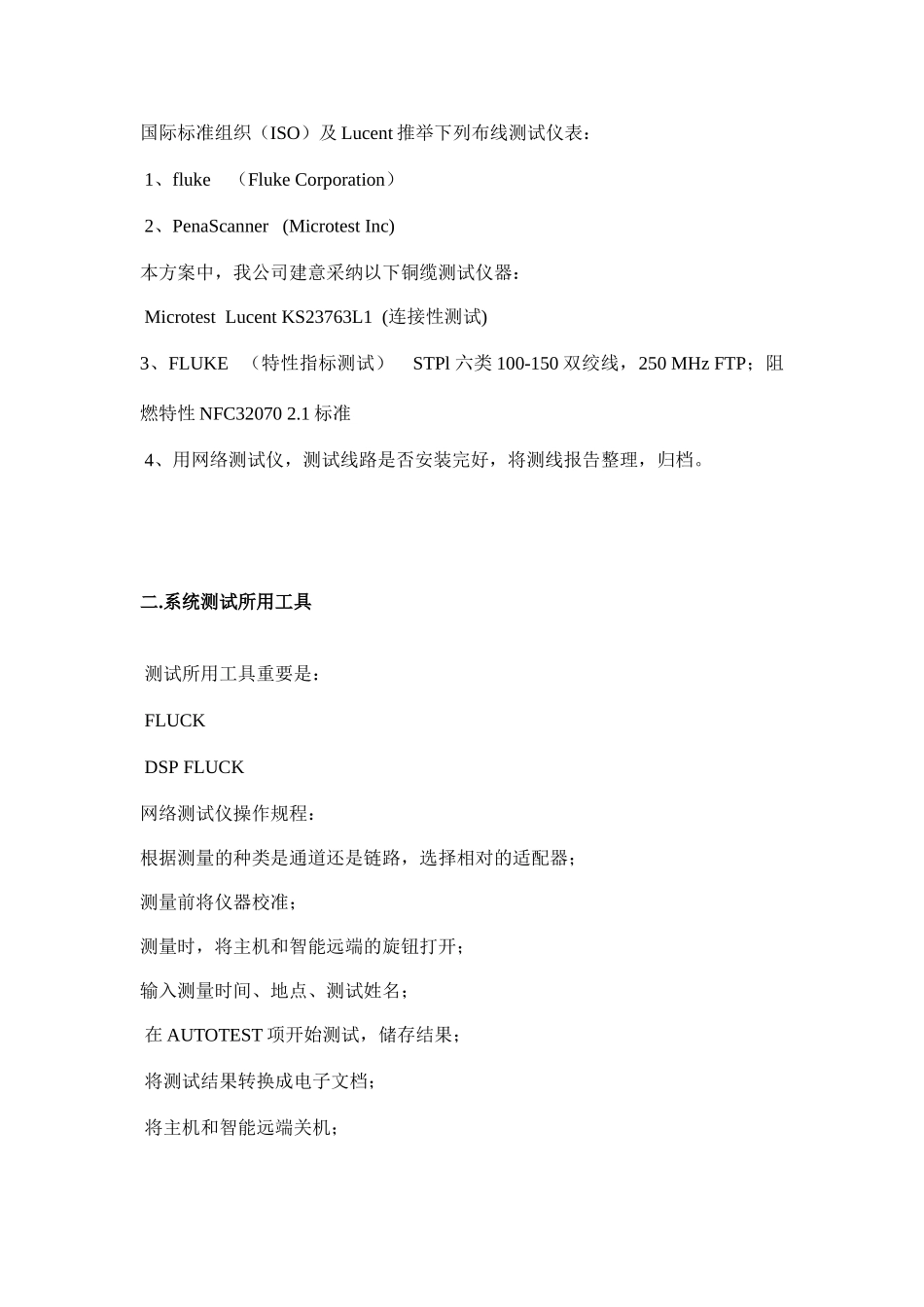

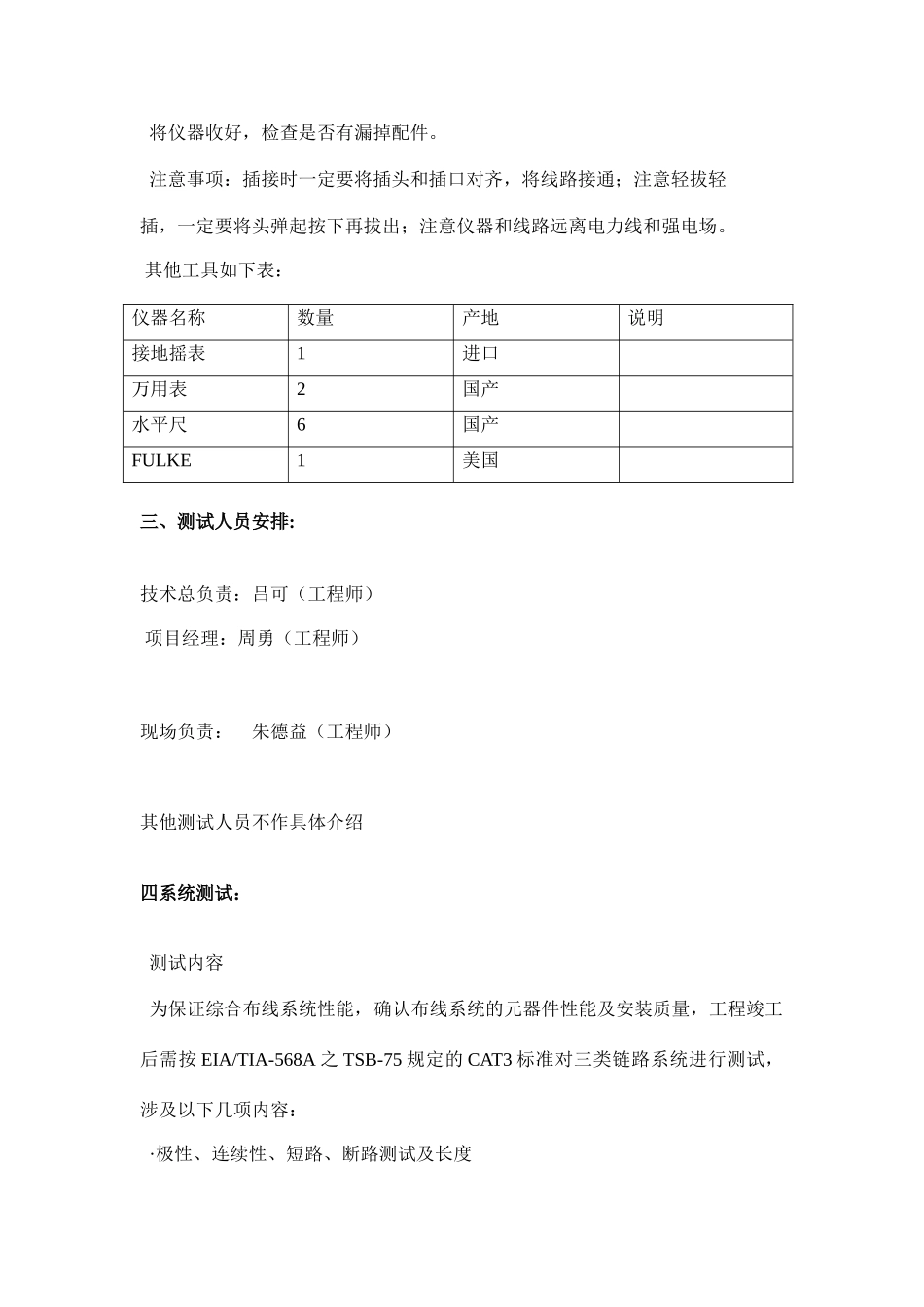

光纤测试方案一.布线系统测试概述 为保证综合布线系统性能，确认布线系统的元器件性能及安装质量，工程竣工后需按综合布线系统测试说明进行有关的测试。 综合布线系统测试涉及： ·>水平铜缆链路测试； ·>垂直干线铜缆链测试；> 垂直干线光缆链测试； >·端对端信道联合测试系统测试完毕后，即组织有关技术及管理人员对整个系统进行验收。 千兆比水平铜缆的测试说明：千兆比水平铜缆系统采纳专用测试仪器进行测试，测试指标涉及： 1．极性、连续性、短路、断路测试及长度 2．信号全程衰减测试 3．信号近、远串音衰耗测试 4．结构回转衰耗 SRL 5．特性阻抗 6．传输延时 本方案中，采纳下列布线测试仪表进行测试：Microtest QmniScanner FLUKE 国际标准组织（ISO）及 Lucent 推举下列布线测试仪表： 1、fluke （Fluke Corporation） 2、PenaScanner (Microtest Inc) 本方案中，我公司建意采纳以下铜缆测试仪器： Microtest Lucent KS23763L1 (连接性测试) 3、FLUKE （特性指标测试） STPl 六类 100-150 双绞线，250 MHz FTP；阻燃特性 NFC32070 2.1 标准 4、用网络测试仪，测试线路是否安装完好，将测线报告整理，归档。二.系统测试所用工具 测试所用工具重要是： FLUCK DSP FLUCK网络测试仪操作规程：根据测量的种类是通道还是链路，选择相对的适配器；测量前将仪器校准；测量时，将主机和智能远端的旋钮打开；输入测量时间、地点、测试姓名； 在 AUTOTEST 项开始测试，储存结果； 将测试结果转换成电子文档； 将主机和智能远端关机； 将仪器收好，检查是否有漏掉配件。 注意事项：插接时一定要将插头和插口对齐，将线路接通；注意轻拔轻插，一定要将头弹起按下再拔出；注意仪器和线路远离电力线和强电场。 其他工具如下表：仪器名称数量产地说明接地摇表1进口万用表2国产水平尺6国产FULKE1美国三、测试人员安排: 技术总负责：吕可（工程师） 项目经理：周勇（工程师） 现场负责： 朱德益（工程师） 其他测试人员不作具体介绍四系统测试： 测试内容 为保证综合布线系统性能，确认布线系统的元器件性能及安装质量，工程竣工后需按 EIA/TIA-568A 之 TSB-75 规定的 CAT3 标准对三类链路系统进行测试，涉及以下几项内容： ·极性、连续性、短路、断路测试及长度 ·信号全程衰减测试 ·信号近、远串音衰耗测试 ·结构回转衰耗 SRL ·特性阻抗 ·传输延时 ·测试指标规定如...
