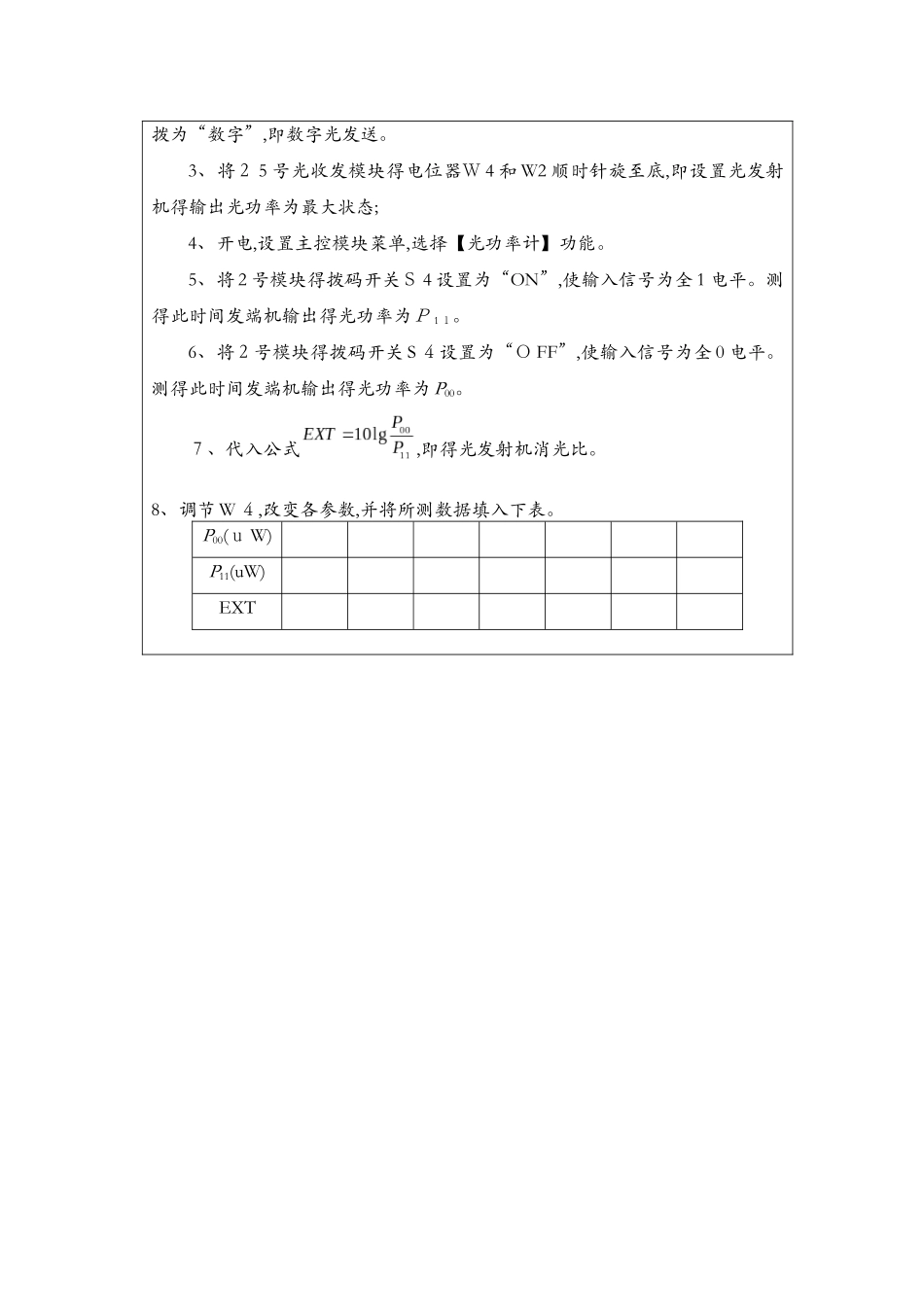

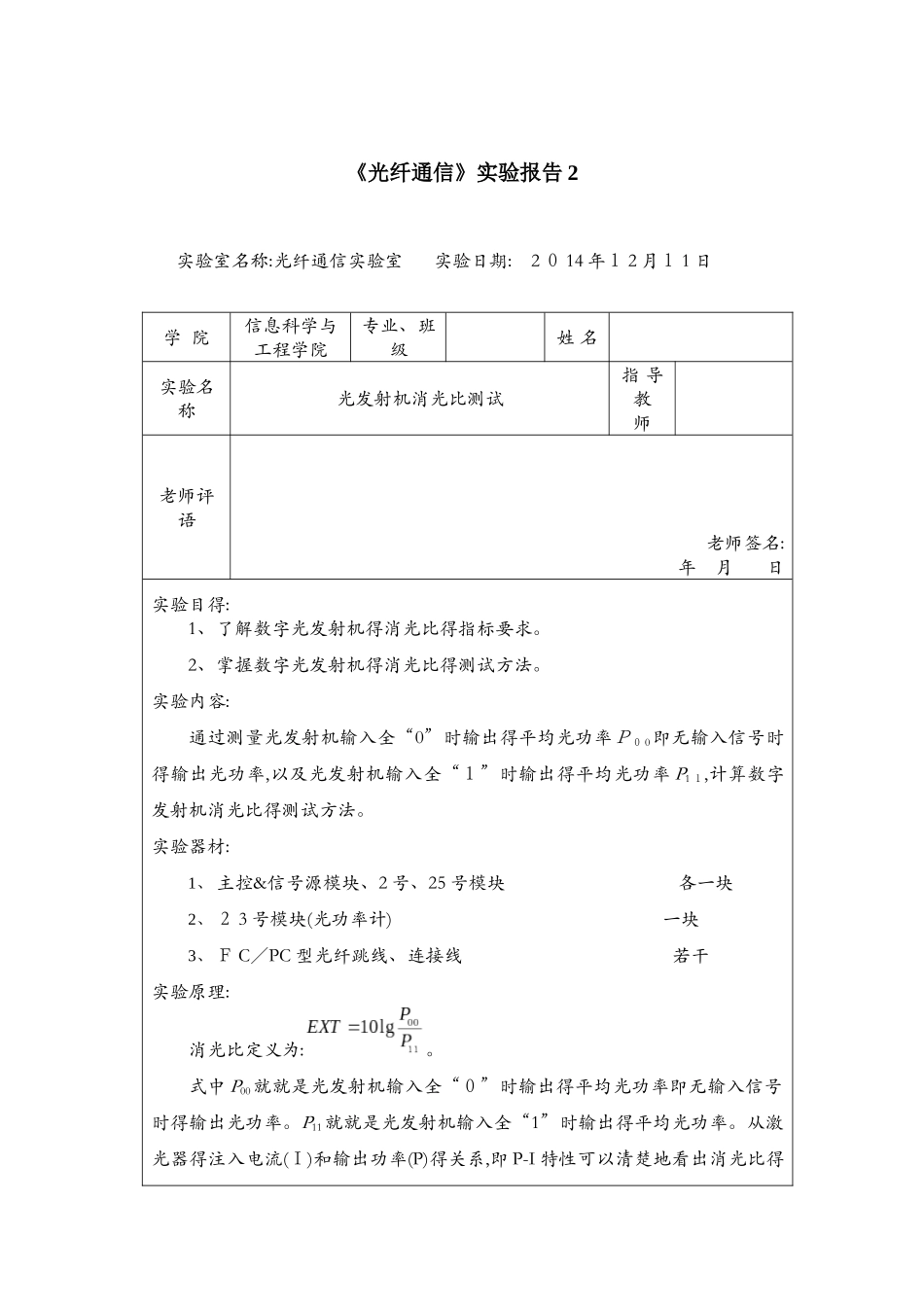

《光纤通信》实验报告 2实验室名称:光纤通信实验室实验日期:2 ０ 14 年１ 2 月１ 1 日学 院信息科学与工程学院专业、班级姓 名实验名称光发射机消光比测试指 导教 师老师评语老师签名: 年 月 日实验目得:1、了解数字光发射机得消光比得指标要求。2、掌握数字光发射机得消光比得测试方法。实验内容:通过测量光发射机输入全“0”时输出得平均光功率Ｐ０ 0即无输入信号时得输出光功率,以及光发射机输入全“１”时输出得平均光功率 P1 １,计算数字发射机消光比得测试方法。实验器材:1、 主控&信号源模块、2 号、25 号模块 各一块2、 ２ 3 号模块(光功率计) 一块3、 Ｆ C／PC 型光纤跳线、连接线 若干实验原理:消光比定义为:。式中 P00就就是光发射机输入全“０”时输出得平均光功率即无输入信号时得输出光功率。P11就就是光发射机输入全“1”时输出得平均光功率。从激光器得注入电流(Ｉ)和输出功率(P)得关系,即 P-I 特性可以清楚地看出消光比得ΔPEXTADPPIN消光比对灵敏度得影响物理概念,如下图所示。由图可知,当输入信号为“0”时,光源得输出光功率为 P ０ 0,她将由直流偏置电流 I ｂ来确定。无信号时间源输出得光功率对接收机来说就就是一种噪声,将降低光接收机得灵敏度。所以从接收机角度考虑,希望消光比越小越好。但就就是,应该指出,当Ｉ b减小时,光源得输出功率将降低,光源得谱线宽度增加,同时,还会对光源得其她特性产生不良影响,因此,必须全面考虑Ｉｂ得影响,一般取 I ｂ = (0、7～0、9)Ith(Ith为激光器得阈值电流)。在此范围内,能比较好地处理消光比与其她指标之间得矛盾。考虑各种因素得影响,一般要求发送机得消光比不超过 0、1。在光源为LED 得条件下,一般不考虑消光比,因为她不加直流偏置电流 I ｂ ,电信号直接加到 LED 上,无输入信号时得输出功率为零。因此,只有以 L Ｄ作光源得光发射机才要求测试消光比。实验步骤:1、关闭系统电源,按如下说明进行连线:(1)用连接线将２号模块 TH7(DoutD)连至２５号光收发模块得 TH2(数字输入)。(2)用光纤跳线连接 25 号光收发模块得光发输出端和光收接入端,并将光收发模块得功能选择开关Ｓ 1 打到“光功率计”。(３)用同轴电缆线将 25 号光收发模块 P4(光探测器输出)连至 2 ３号模块P1(光探测器输入)。２、将２ 5 号光收发模块开关 J1 拨为“10”,即无 APC 控制状态。开关 S3拨为“数字”,即数字光发送。3、将２ 5 号光收发模块...
