光缆施工方案

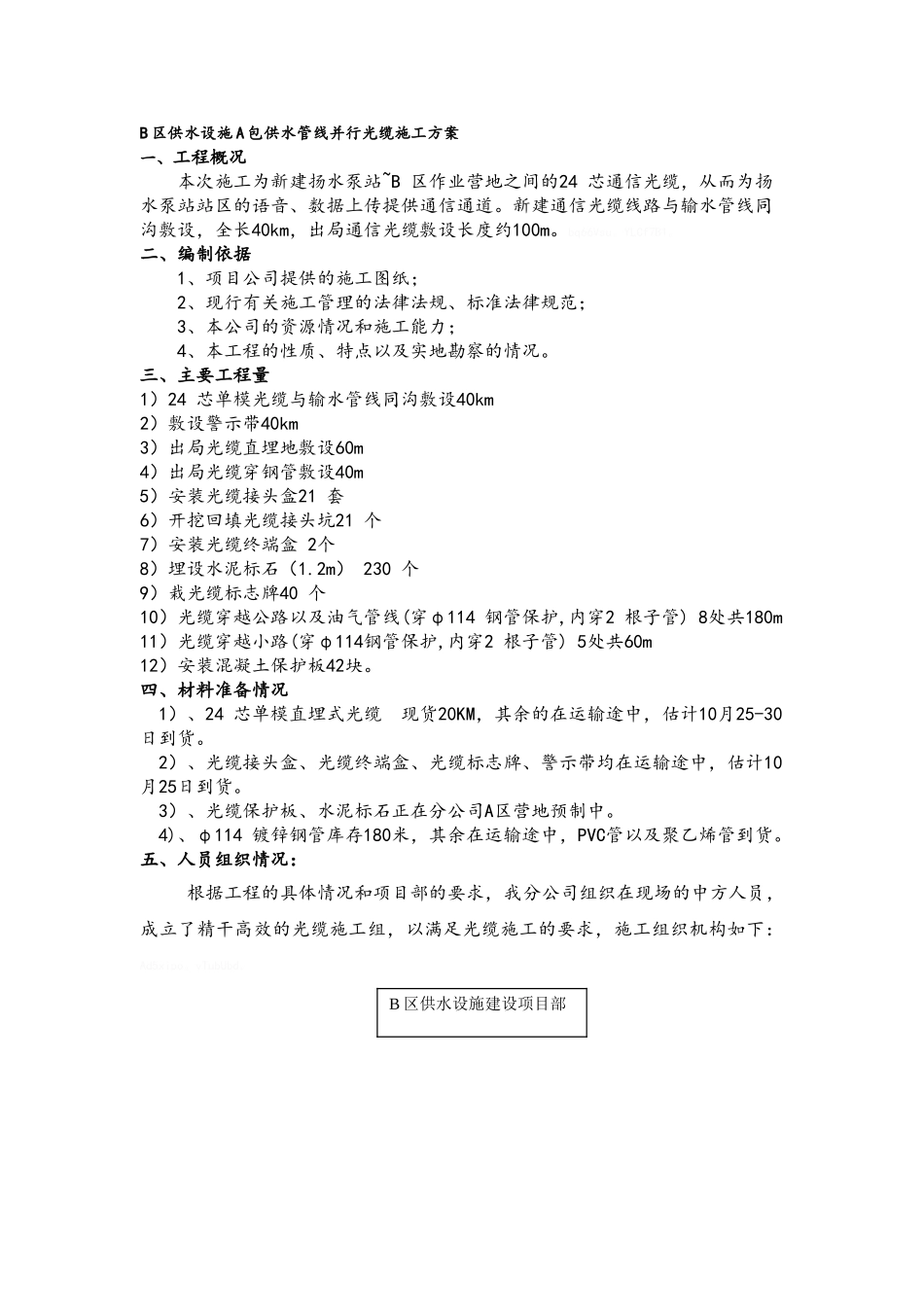

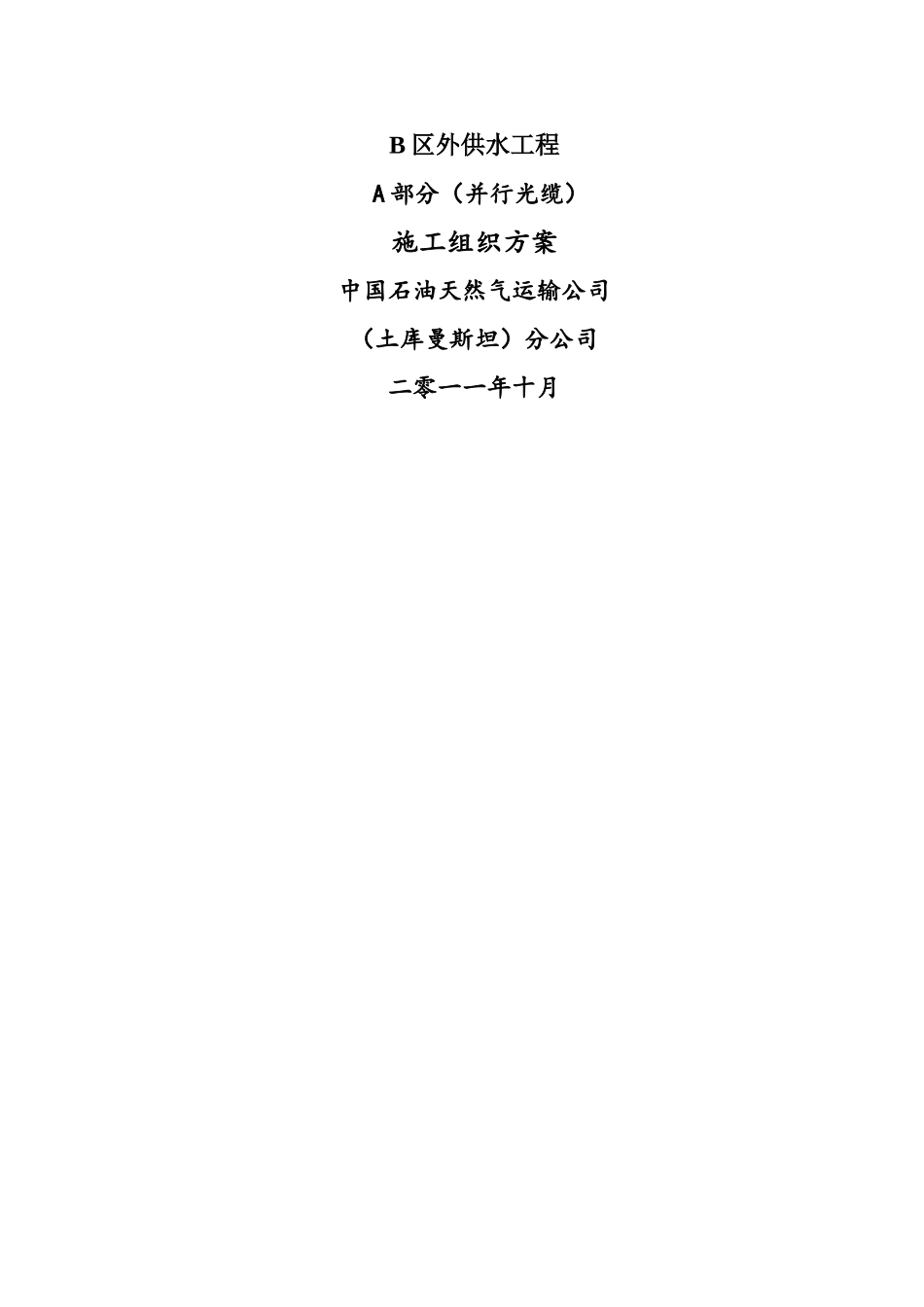

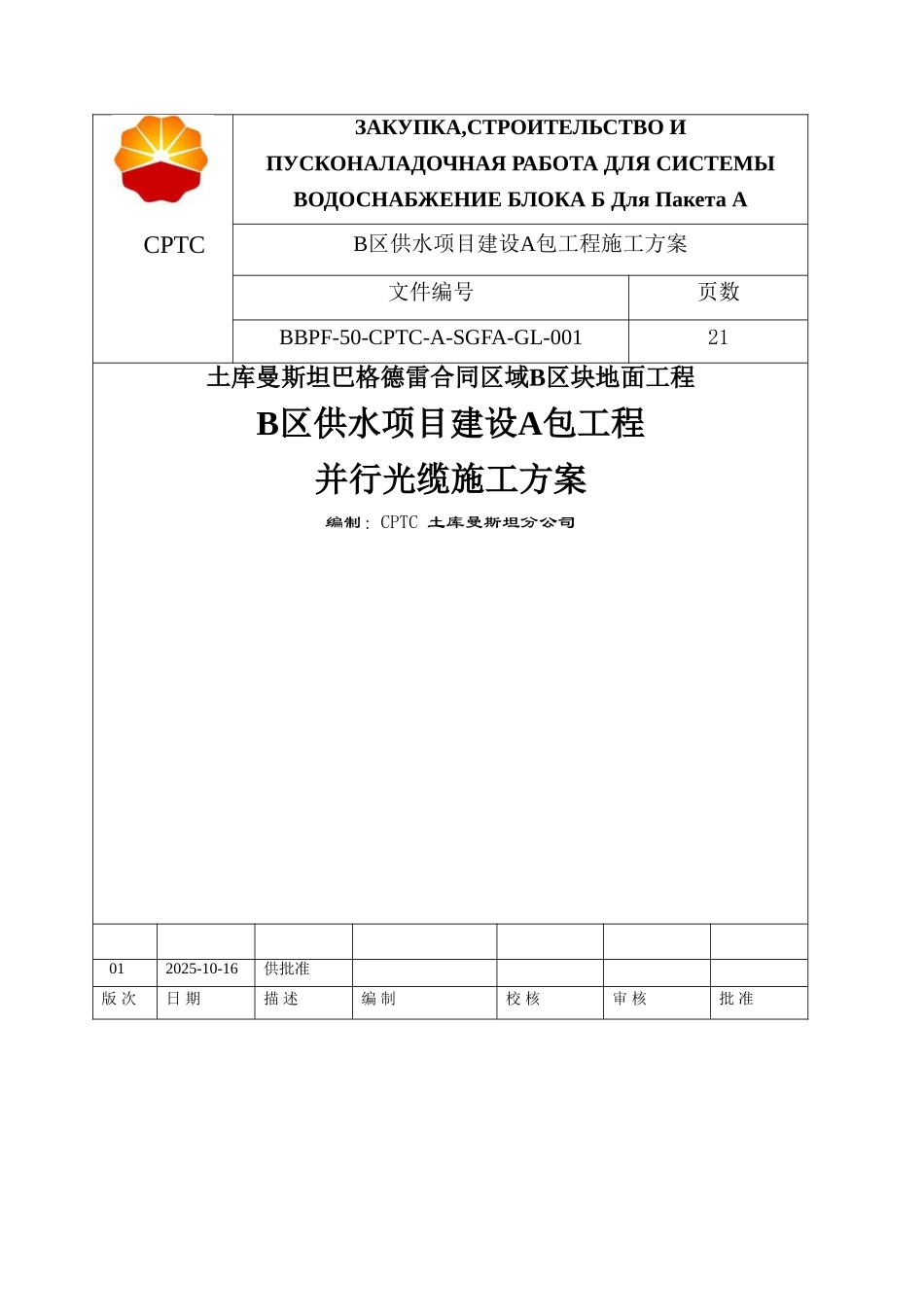

ЗАКУПКА,СТРОИТЕЛЬСТВО И ПУСКОНАЛАДОЧНАЯ РАБОТА ДЛЯ СИСТЕМЫ ВОДОСНАБЖЕНИЕ БЛОКА Б Для Пакета АB区供水项目建设A包工程施工方案文件编号页数BBPF-50-CPTC-A-SGFA-GL-00121土库曼斯坦巴格德雷合同区域B区块地面工程 B区供水项目建设A包工程并行光缆施工方案编制：CPTC 土库曼斯坦分公司012025-10-16供批准版 次日 期描 述编 制校 核审 核批 准CPTCB 区外供水工程 A 部分（并行光缆）施工组织方案中国石油天然气运输公司（土库曼斯坦）分公司二零一一年十月B 区供水设施 A 包供水管线并行光缆施工方案一、工程概况本次施工为新建扬水泵站~B 区作业营地之间的24 芯通信光缆，从而为扬水泵站站区的语音、数据上传提供通信通道。新建通信光缆线路与输水管线同沟敷设，全长40km，出局通信光缆敷设长度约100m。bq66Vsu。YLCf7B1。二、编制依据 1、项目公司提供的施工图纸； 2、现行有关施工管理的法律法规、标准法律规范； 3、本公司的资源情况和施工能力； 4、本工程的性质、特点以及实地勘察的情况。三、主要工程量1）24 芯单模光缆与输水管线同沟敷设40km2）敷设警示带40km3）出局光缆直埋地敷设60m4）出局光缆穿钢管敷设40m5）安装光缆接头盒21 套6）开挖回填光缆接头坑21 个7）安装光缆终端盒 2个8）埋设水泥标石（1.2m） 230 个9）栽光缆标志牌40 个10）光缆穿越公路以及油气管线(穿φ114 钢管保护,内穿2 根子管) 8处共180m11）光缆穿越小路(穿φ114钢管保护,内穿2 根子管) 5处共60m12）安装混凝土保护板42块。四、材料准备情况 1）、24 芯单模直埋式光缆 现货20KM，其余的在运输途中，估计10月25-30日到货。2）、光缆接头盒、光缆终端盒、光缆标志牌、警示带均在运输途中，估计10月25日到货。3）、光缆保护板、水泥标石正在分公司A区营地预制中。4)、φ114 镀锌钢管库存180米，其余在运输途中，PVC管以及聚乙烯管到货。五、人员组织情况：根据工程的具体情况和项目部的要求，我分公司组织在现场的中方人员，成立了精干高效的光缆施工组，以满足光缆施工的要求，施工组织机构如下：Ad5xipo。vTubUbd。B 区供水设施建设项目部Wqh8WIZ。gbd3LqC。项目部组织机构图序号名称责任人人数备注1项目总负责甘勇1 人12施工总负责刘培洪1 人3技术总负责邓彦文1 人4施工组申言伟1 人5施工组彭祥瑞1 人6光缆施工技...
