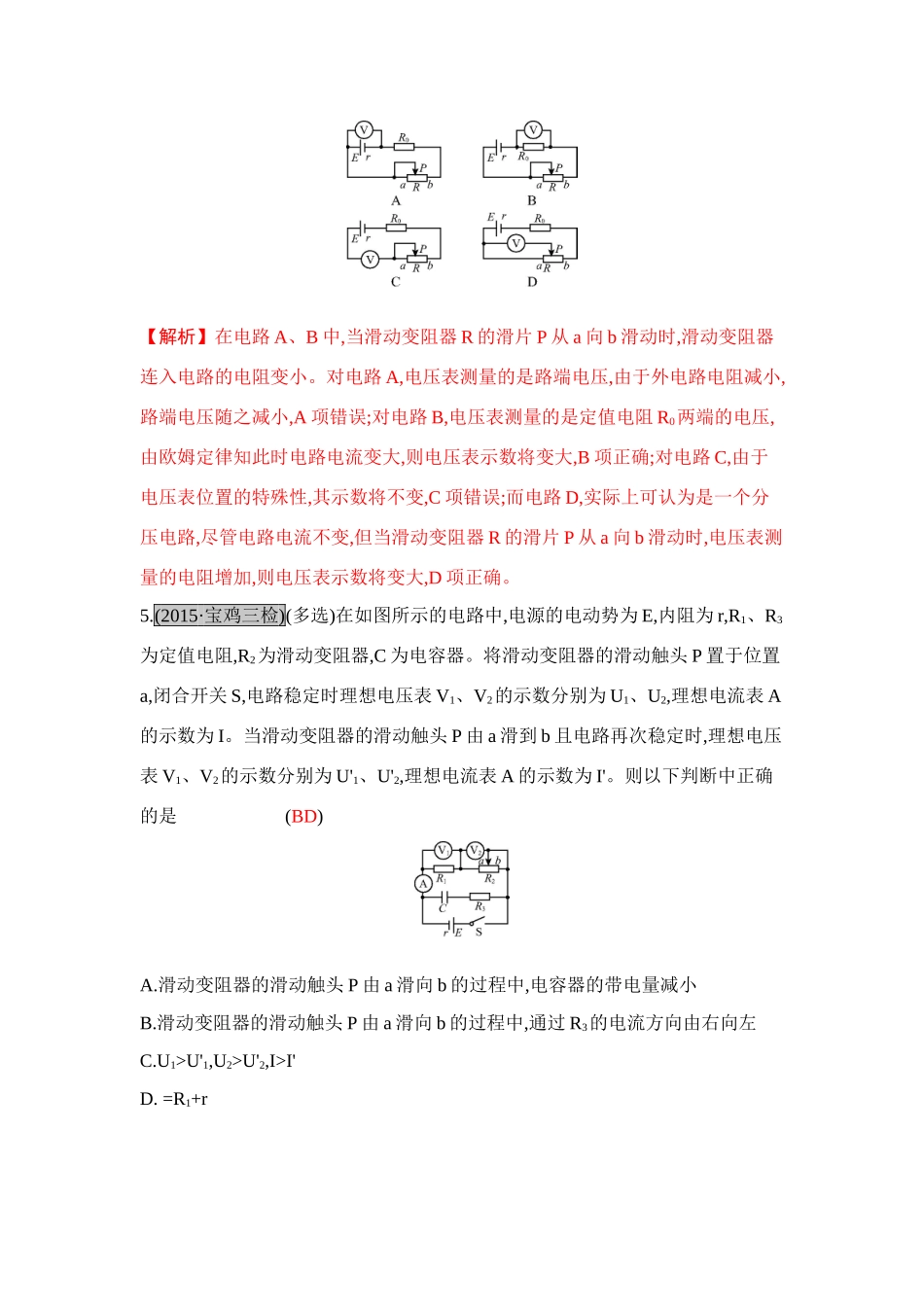

第2讲电路、闭合电路欧姆定律一、选择题(每小题6分,共60分)1.(2015·黑龙江绥化青冈一中三模)如图所示,已知直流电动机M的电阻是R,电源的内电阻是r,当电动机正常工作时电压表的示数是U,电流表的示数是I。①t秒钟内,电动机产生的热量是IUt②t秒钟内,电动机消耗的电能是IUt③电源电动势是IR+Ir④电源电动势是U+Ir以上叙述正确的是(B)A.①②③B.②④C.①③D.①②④【解析】t秒钟内,电动机消耗的电能为UIt,电动机产生的热量是I2Rt,故①错误,②正确;根据闭合电路欧姆定律,有E=U+Ir,电动机是非纯电阻电路,故U>IR,故E>IR+Ir,故③错误,④正确,因此B项正确。2.(多选)现有甲、乙、丙三个电源,电动势E相同,内阻不同,分别为r甲,r乙,r丙。用这三个电源分别给定值电阻R供电,已知R=r甲>r乙>r丙,则将R先后接在这三个电源上的情况相比较,下列说法正确的是(AD)A.接在甲电源上时,电源内阻消耗的功率最大B.接在甲电源上时,定值电阻R两端的电压最大C.接在乙电源上时,电源的输出功率最大D.接在丙电源上时,电源的输出功率最大【解析】三个电源的电动势E相同,而电阻R=r甲>r乙>r丙,根据闭合电路欧姆定律得I=2,由于甲的内阻最大,故U最小,B项错误;电源的输出功率P出=I2R,由于丙电源的内阻最小,故接在丙电源时电流最大,则接在丙电源上时,电源的输出功率最大,C项错误,D项正确。3.如图所示,直线A为电源a的路端电压与电流的关系图象;直线B为电源b的路端电压与电流的关系图象;直线C为一个电阻R的两端电压与电流的关系图象。如果将这个电阻R分别接到a、b两电源上,那么有(C)A.R接到a电源上,电源的效率较高B.R接到b电源上,电源的输出功率较大C.R接到a电源上,电源的输出功率较大,但电源效率较低D.R接到b电源上,电阻的发热功率和电源的效率都较高【解析】由图判断图线A的斜率绝对值比图线B的斜率绝对值大,所以电源a的内阻大,在纯电阻电路中电源效率η=×100%,内阻越大,效率越低;电源的输出功率P=UI对应图线交点坐标的乘积,综上所述,C项正确。4.(多选)如图所示,A、B、C、D四个电路中,电源电动势为E,电阻为r,定值电阻为R0,当滑动变阻器R的滑片P从a向b滑动时,电压表示数将变大的电路是(BD)【解析】在电路A、B中,当滑动变阻器R的滑片P从a向b滑动时,滑动变阻器连入电路的电阻变小。对电路A,电压表测量的是路端电压,由于外电路电阻减小,路端电压随之减小,A项错误;对电路B,电压表测量的是定值电阻R0两端的电压,由欧姆定律知此时电路电流变大,则电压表示数将变大,B项正确;对电路C,由于电压表位置的特殊性,其示数将不变,C项错误;而电路D,实际上可认为是一个分压电路,尽管电路电流不变,但当滑动变阻器R的滑片P从a向b滑动时,电压表测量的电阻增加,则电压表示数将变大,D项正确。5.(2015·宝鸡三检)(多选)在如图所示的电路中,电源的电动势为E,内阻为r,R1、R3为定值电阻,R2为滑动变阻器,C为电容器。将滑动变阻器的滑动触头P置于位置a,闭合开关S,电路稳定时理想电压表V1、V2的示数分别为U1、U2,理想电流表A的示数为I。当滑动变阻器的滑动触头P由a滑到b且电路再次稳定时,理想电压表V1、V2的示数分别为U'1、U'2,理想电流表A的示数为I'。则以下判断中正确的是(BD)A.滑动变阻器的滑动触头P由a滑向b的过程中,电容器的带电量减小B.滑动变阻器的滑动触头P由a滑向b的过程中,通过R3的电流方向由右向左C.U1>U'1,U2>U'2,I>I'D.=R1+r【解析】滑动变阻器的滑动触头P由a滑到b过程中,R2增大,电路中R总增大,电路再次稳定时,I总减小,由闭合电路的欧姆定律可得U内减小,U外增大,由C=22222212121=R1+r,D项正确。6.如图甲所示,电源的电动势E=9V,它和灵敏电流表G的内阻均不可忽略,电压表V的内阻很大,热敏电阻R的阻值随温度的变化关系如图乙所示。闭合开关S,当R的温度等于20℃时,电流表示数I1=2mA。根据以上信息判断,下列说法错误的是(C)A.电流表内阻与电源内阻之和为0.5kΩB.电流表示数I2=3.6mA时热敏电阻的温度是100℃C.温度升高时电压表示数U与电流表示数I的比值变大D.温度升高时电压表示数变化量ΔU与电流表示数变化量ΔI的比值不变【解析】由图象知,当R的温度等于20℃时,热敏电阻的阻值R=4000Ω,由串联电路特点及闭合电路欧姆定律得E=I1(R+R内),即9.0V=0.002...
