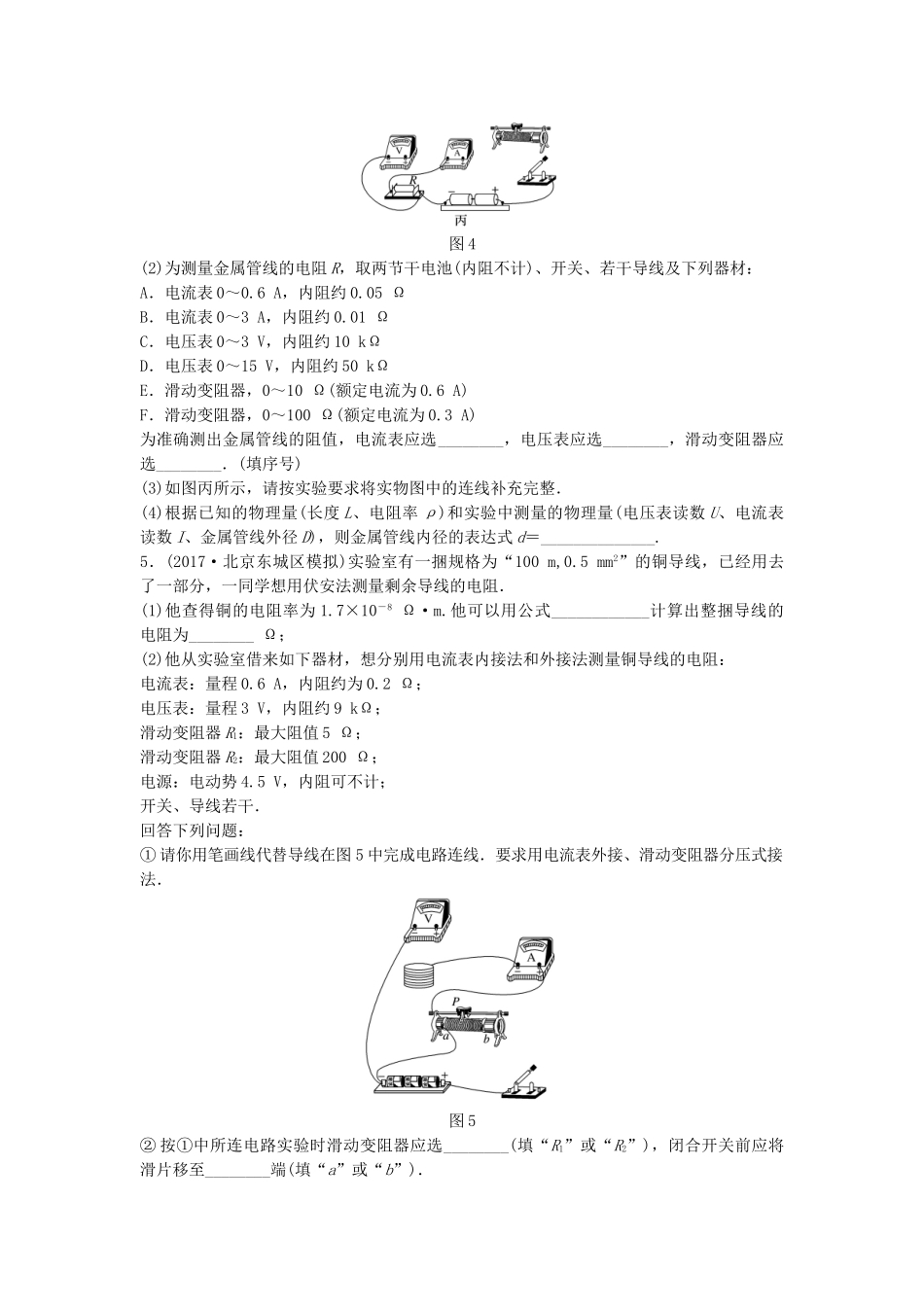

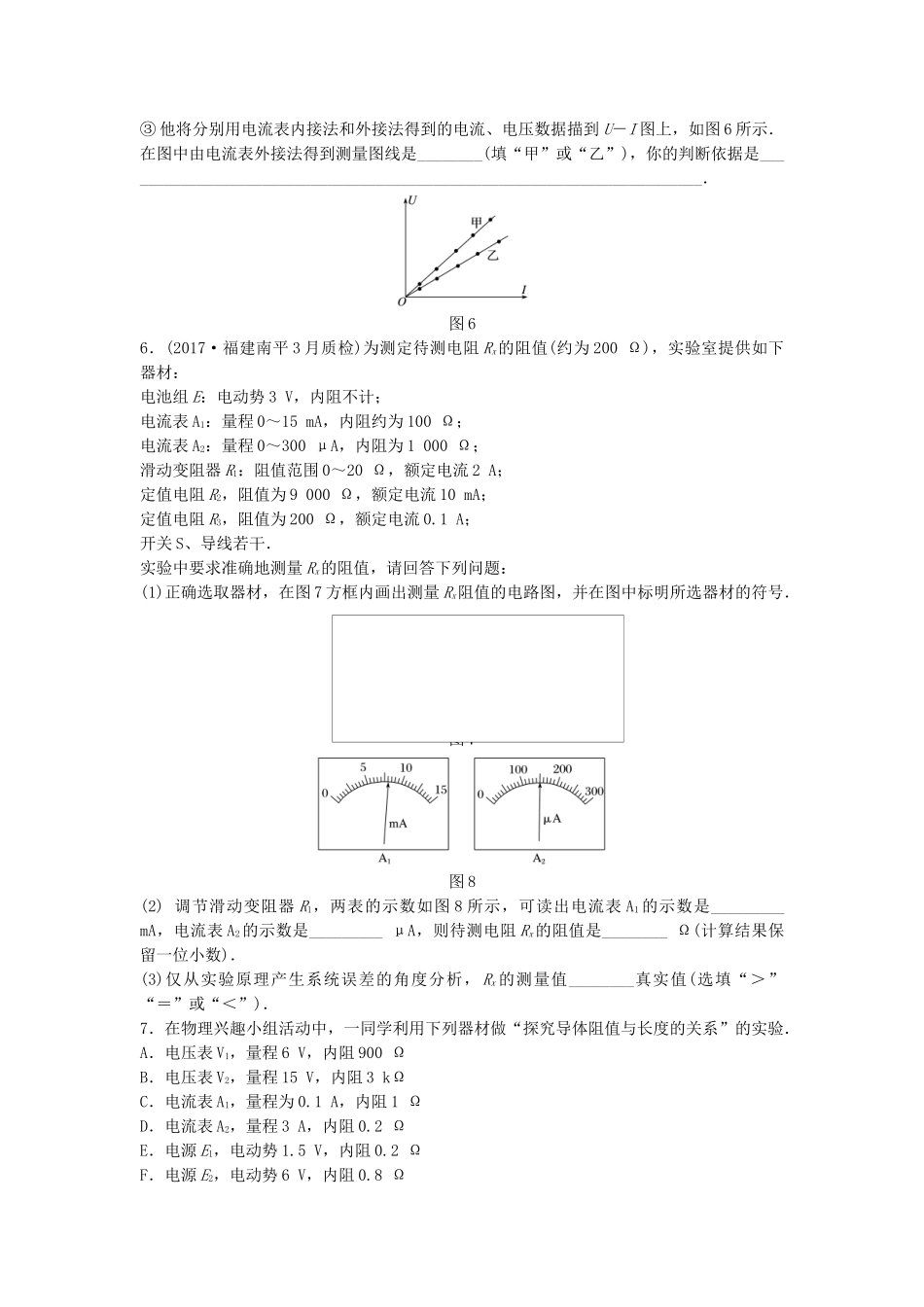

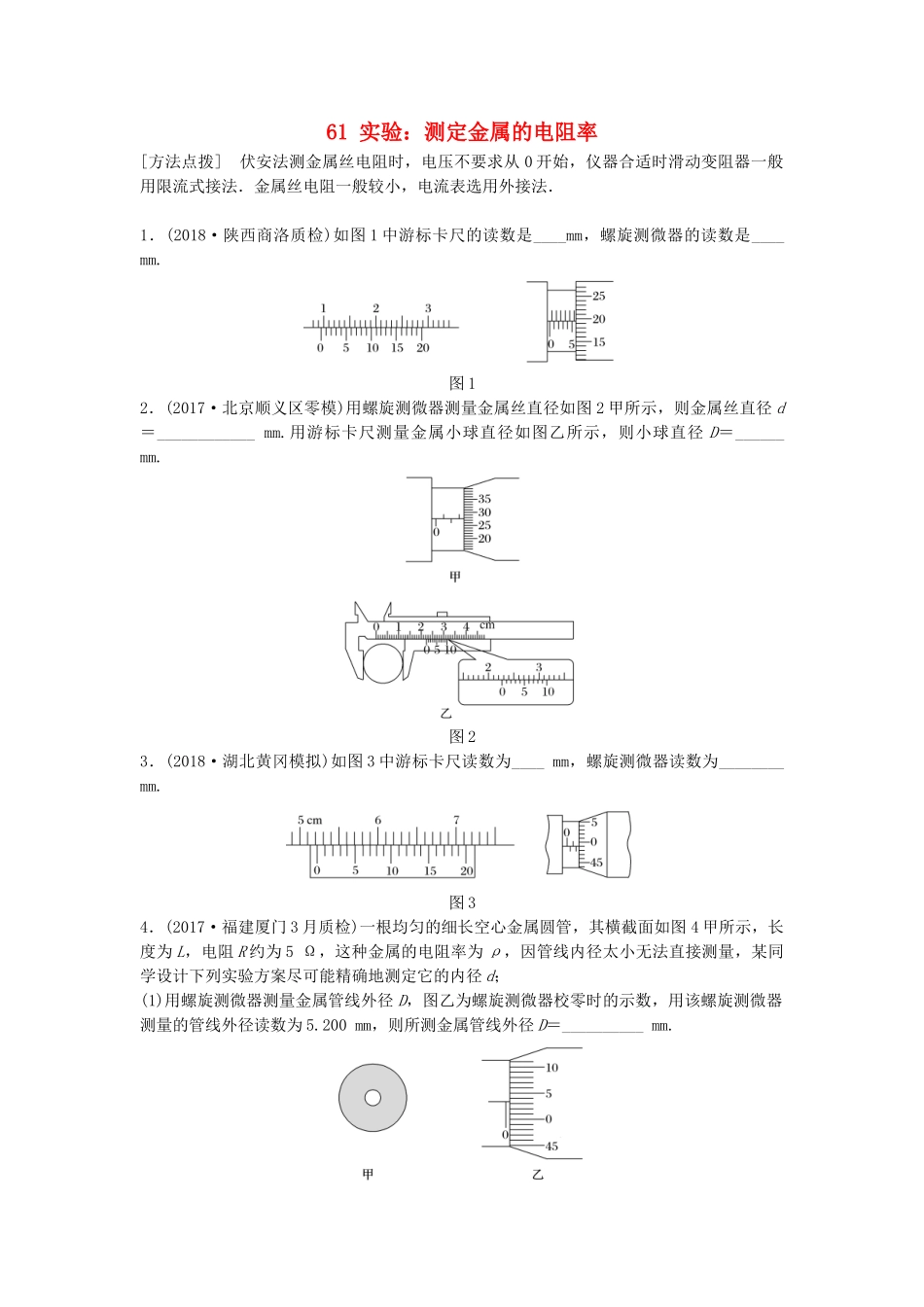

61实验：测定金属的电阻率[方法点拨]伏安法测金属丝电阻时，电压不要求从0开始，仪器合适时滑动变阻器一般用限流式接法．金属丝电阻一般较小，电流表选用外接法．1．(2018·陕西商洛质检)如图1中游标卡尺的读数是____mm，螺旋测微器的读数是____mm.图12．(2017·北京顺义区零模)用螺旋测微器测量金属丝直径如图2甲所示，则金属丝直径d＝____________mm.用游标卡尺测量金属小球直径如图乙所示，则小球直径D＝______mm.图23．(2018·湖北黄冈模拟)如图3中游标卡尺读数为____mm，螺旋测微器读数为________mm.图34．(2017·福建厦门3月质检)一根均匀的细长空心金属圆管，其横截面如图4甲所示，长度为L，电阻R约为5Ω，这种金属的电阻率为ρ，因管线内径太小无法直接测量，某同学设计下列实验方案尽可能精确地测定它的内径d；(1)用螺旋测微器测量金属管线外径D，图乙为螺旋测微器校零时的示数，用该螺旋测微器测量的管线外径读数为5.200mm，则所测金属管线外径D＝__________mm.图4(2)为测量金属管线的电阻R，取两节干电池(内阻不计)、开关、若干导线及下列器材：A．电流表0～0.6A，内阻约0.05ΩB．电流表0～3A，内阻约0.01ΩC．电压表0～3V，内阻约10kΩD．电压表0～15V，内阻约50kΩE．滑动变阻器，0～10Ω(额定电流为0.6A)F．滑动变阻器，0～100Ω(额定电流为0.3A)为准确测出金属管线的阻值，电流表应选________，电压表应选________，滑动变阻器应选________．(填序号)(3)如图丙所示，请按实验要求将实物图中的连线补充完整．(4)根据已知的物理量(长度L、电阻率ρ)和实验中测量的物理量(电压表读数U、电流表读数I、金属管线外径D)，则金属管线内径的表达式d＝______________.5．(2017·北京东城区模拟)实验室有一捆规格为“100m,0.5mm2”的铜导线，已经用去了一部分，一同学想用伏安法测量剩余导线的电阻．(1)他查得铜的电阻率为1.7×10－8Ω·m.他可以用公式____________计算出整捆导线的电阻为________Ω；(2)他从实验室借来如下器材，想分别用电流表内接法和外接法测量铜导线的电阻：电流表：量程0.6A，内阻约为0.2Ω；电压表：量程3V，内阻约9kΩ；滑动变阻器R1：最大阻值5Ω；滑动变阻器R2：最大阻值200Ω；电源：电动势4.5V，内阻可不计；开关、导线若干．回答下列问题：①请你用笔画线代替导线在图5中完成电路连线．要求用电流表外接、滑动变阻器分压式接法．图5②按①中所连电路实验时滑动变阻器应选________(填“R1”或“R2”)，闭合开关前应将滑片移至________端(填“a”或“b”)．③他将分别用电流表内接法和外接法得到的电流、电压数据描到U－I图上，如图6所示．在图中由电流表外接法得到测量图线是________(填“甲”或“乙”)，你的判断依据是________________________________________________________________________．图66．(2017·福建南平3月质检)为测定待测电阻Rx的阻值(约为200Ω)，实验室提供如下器材：电池组E：电动势3V，内阻不计；电流表A1：量程0～15mA，内阻约为100Ω；电流表A2：量程0～300μA，内阻为1000Ω；滑动变阻器R1：阻值范围0～20Ω，额定电流2A；定值电阻R2，阻值为9000Ω，额定电流10mA；定值电阻R3，阻值为200Ω，额定电流0.1A；开关S、导线若干．实验中要求准确地测量Rx的阻值，请回答下列问题：(1)正确选取器材，在图7方框内画出测量Rx阻值的电路图，并在图中标明所选器材的符号．图7图8(2)调节滑动变阻器R1，两表的示数如图8所示，可读出电流表A1的示数是_________mA，电流表A2的示数是_________μA，则待测电阻Rx的阻值是________Ω(计算结果保留一位小数)．(3)仅从实验原理产生系统误差的角度分析，Rx的测量值________真实值(选填“＞”“＝”或“＜”)．7．在物理兴趣小组活动中，一同学利用下列器材做“探究导体阻值与长度的关系”的实验．A．电压表V1，量程6V，内阻900ΩB．电压表V2，量程15V，内阻3kΩC．电流表A1，量程为0.1A，内阻1ΩD．电流表A2，量程3A，内阻0.2ΩE．电源E1，电动势1.5V，内阻0.2ΩF．电源E2，电动势6V，内阻0.8ΩG．滑动变阻器R，最大阻值为10ΩH．粗细均匀、长度不同的同种电阻丝若干段(阻值约100～200Ω)J...
