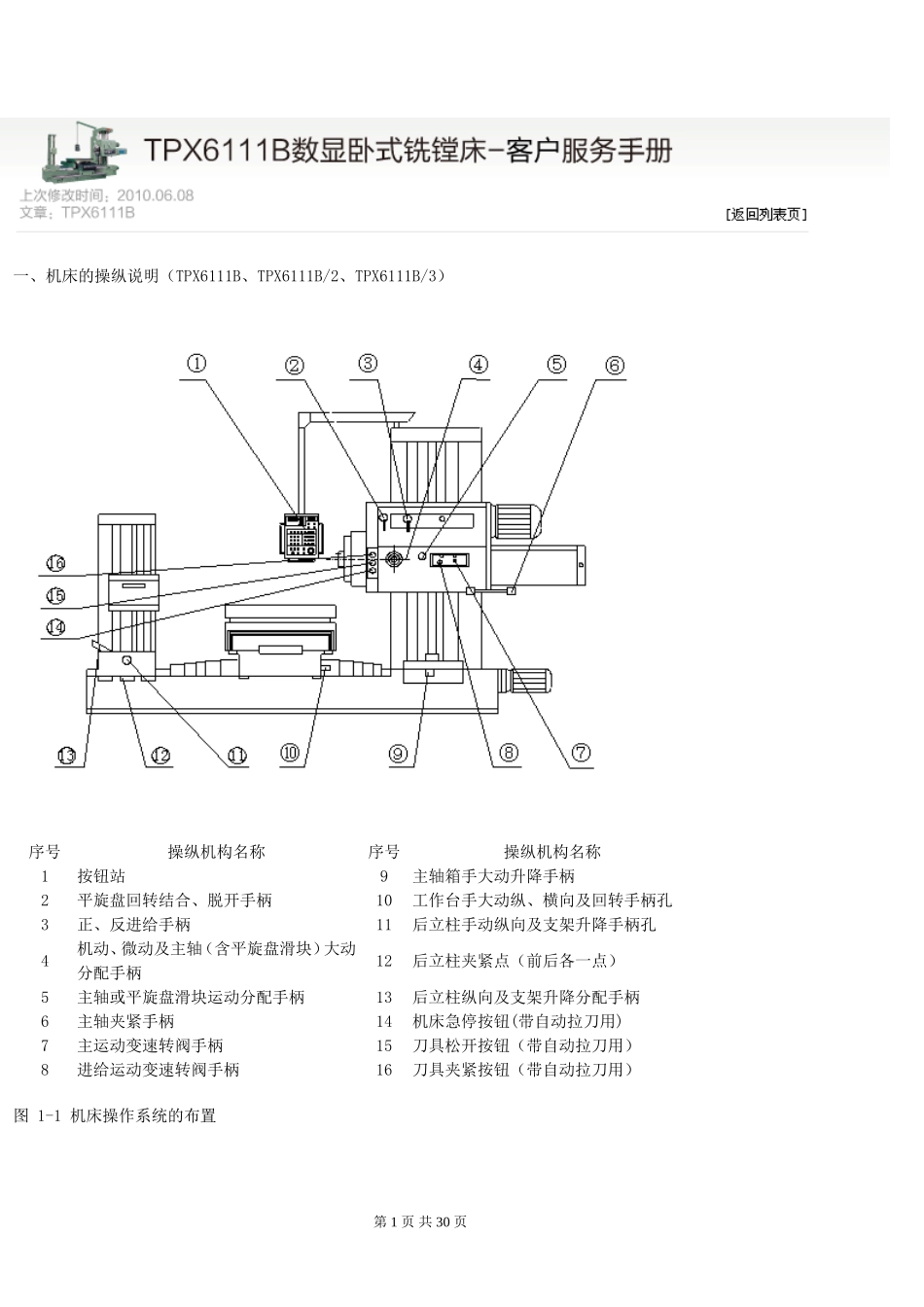

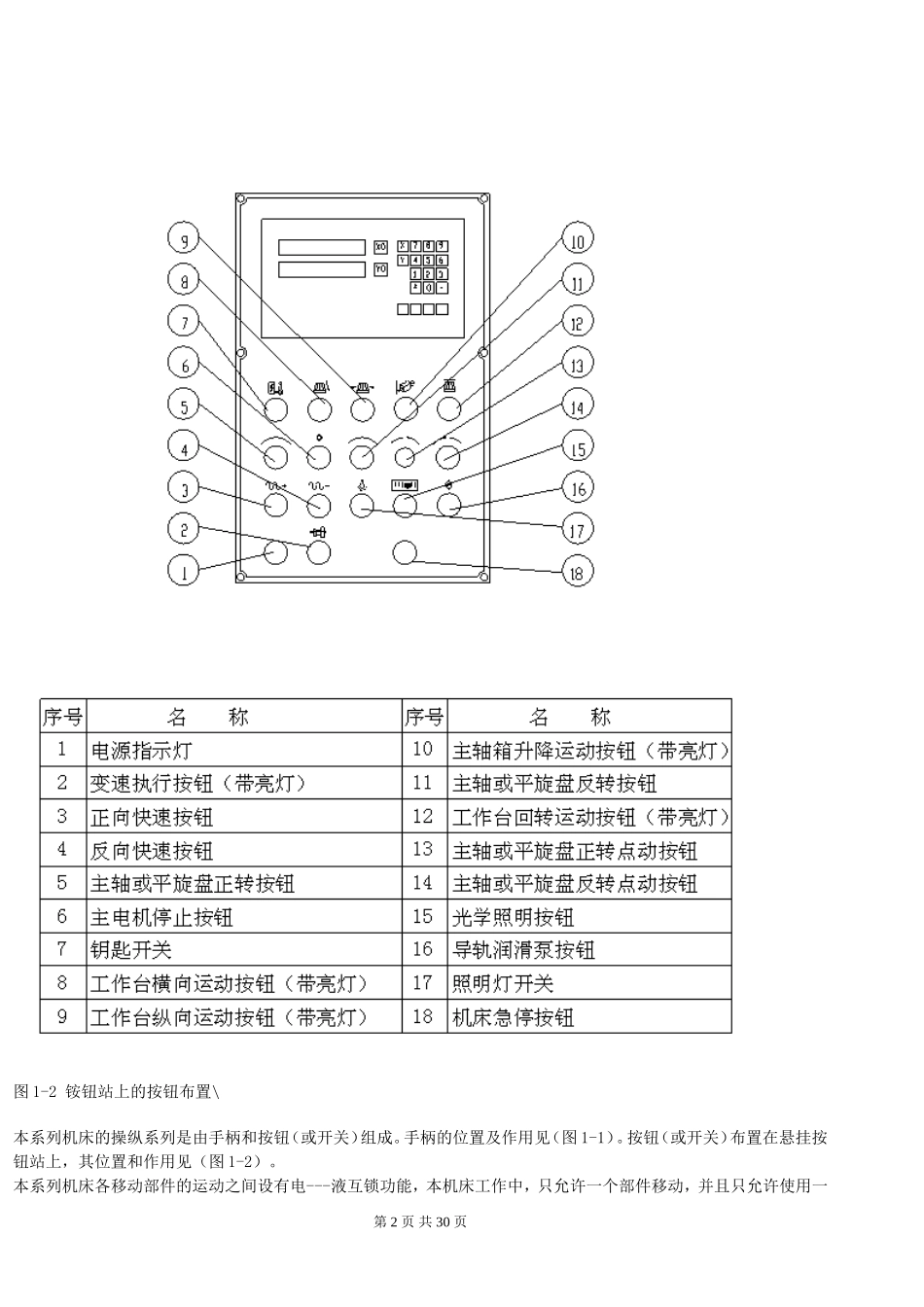

一、机床的操纵说明（TPX6111B、TPX6111B/2、TPX6111B/3）序号操纵机构名称序号操纵机构名称1按钮站9主轴箱手大动升降手柄2平旋盘回转结合、脱开手柄10工作台手大动纵、横向及回转手柄孔3正、反进给手柄11后立柱手动纵向及支架升降手柄孔4机动、微动及主轴（含平旋盘滑块）大动分配手柄12后立柱夹紧点（前后各一点）5主轴或平旋盘滑块运动分配手柄13后立柱纵向及支架升降分配手柄6主轴夹紧手柄14机床急停按钮(带自动拉刀用)7主运动变速转阀手柄15刀具松开按钮（带自动拉刀用）8进给运动变速转阀手柄16刀具夹紧按钮（带自动拉刀用）图 1-1 机床操作系统的布置第 1 页 共 30 页图 1-2 铵钮站上的按钮布置\本系列机床的操纵系列是由手柄和按钮（或开关）组成。手柄的位置及作用见（图 1-1）。按钮（或开关）布置在悬挂按钮站上，其位置和作用见（图 1-2）。本系列机床各移动部件的运动之间设有电---液互锁功能，本机床工作中，只允许一个部件移动，并且只允许使用一第 2 页 共 30 页种移动方式（手动、机动、快速）。在各移动部件中，主轴箱的升降，工作台的纵横向及工作台的回转运动和夹紧装置就自动松开，而没有被分配的各项运动均处于夹紧状态。为了提高机床的功能，机床镗轴的轴向移动， TPX6111B、TPX6111B/2、TPX6111B/3 型的平旋盘滑块的径向移动不设自动夹紧的互锁，而采用手动夹紧的形式，操纵机床时应注意它的正确使用。下面介绍一下机床的操纵方法：1.接通电源。用钥匙打开按钮站（图 1-2）上的钥匙开关⑦,电源指示灯①亮,此时表示机床电源已经接通可以工作了.2.主轴旋转运动的操纵，按（图 1-2）中的按钮⑤或⑾，就可相应得到主轴正向或反向连续旋转运动。当按（图 1-2）中的按钮⒁或⒀时就可相应得到主轴正向或反向的点动旋转。3.TPX6111B、TPX6111B/2、TPX6111B/3 型的平旋盘旋转运动的操纵。将（图 1-1）中手柄②置于平旋盘旋转结合的位置，然后按（图 1-2）中的按钮⑤或⑾就可相应得到平旋盘正向或反向连续旋转运动。当按（图 1-2）中的按钮⒁或⒀时就可相应得到平旋盘正向或反向的点动旋转。在平旋盘的旋转中，如果不需要主轴同转，在上述操作之前，应将（图1-1）中的主变速转阀⑦置于 0 转。按（图 1-2）中的变速执行按钮②变速结束后即达到此目的。4.主传动变速和进给传动变速的操纵（1）.主传动变速操纵。当需要变换主传动转速时，首先将（图 4-1）中主运动变速转阀⑦转至所需转速位置，然后按（图...
