冲击钻钻孔及灌注桩施工方案

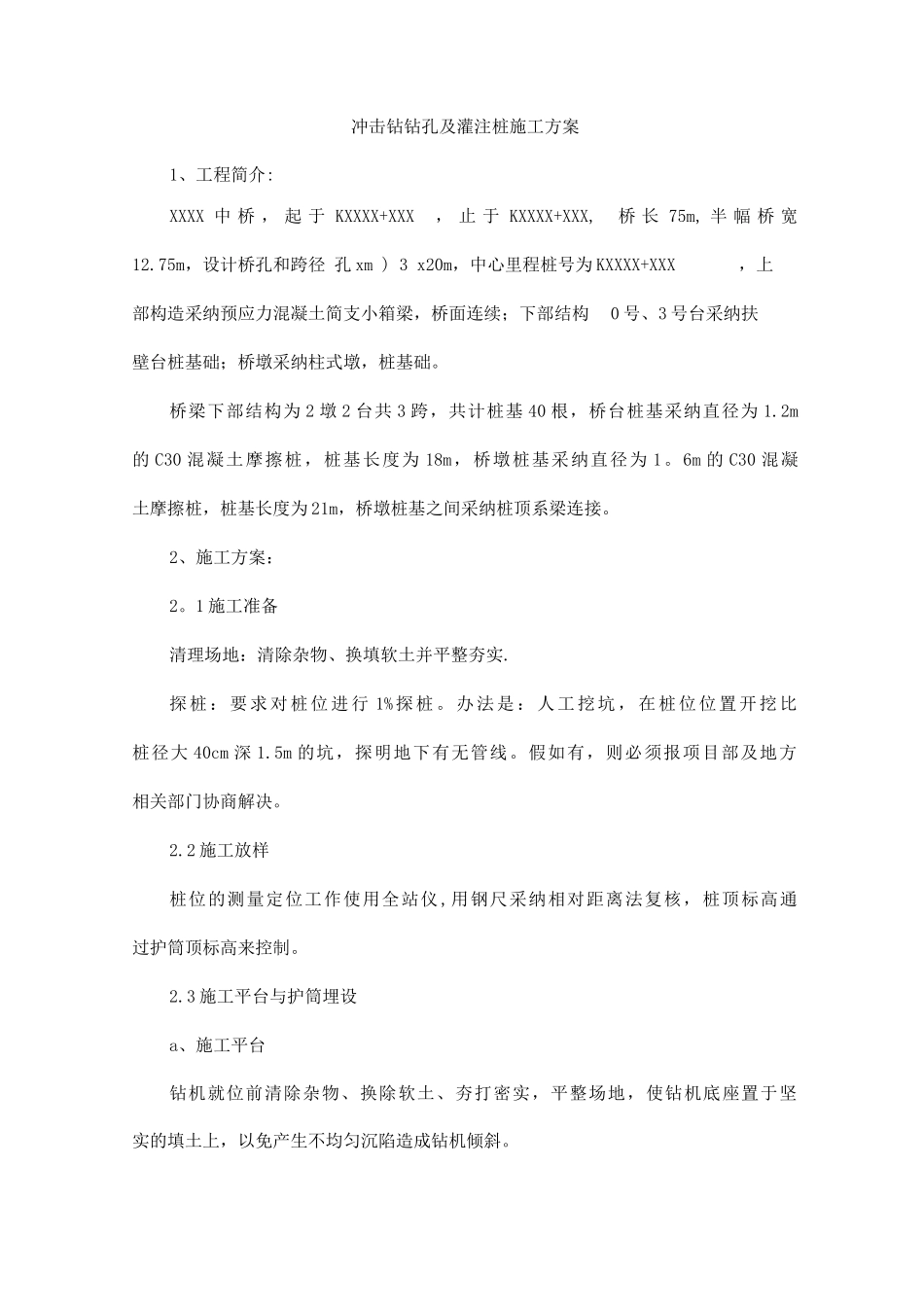

冲击钻钻孔及灌注桩施工方案1、工程简介:XXXX 中 桥 ， 起 于 KXXXX+XXX ， 止 于 KXXXX+XXX, 桥 长 75m, 半 幅 桥 宽12.75m，设计桥孔和跨径 孔 xm ) 3 x20m，中心里程桩号为 KXXXX+XXX，上部构造采纳预应力混凝土简支小箱梁，桥面连续；下部结构0 号、3 号台采纳扶壁台桩基础；桥墩采纳柱式墩，桩基础。桥梁下部结构为 2 墩 2 台共 3 跨，共计桩基 40 根，桥台桩基采纳直径为 1.2m的 C30 混凝土摩擦桩，桩基长度为 18m，桥墩桩基采纳直径为 1。6m 的 C30 混凝土摩擦桩，桩基长度为 21m，桥墩桩基之间采纳桩顶系梁连接。2、施工方案：2。1 施工准备清理场地：清除杂物、换填软土并平整夯实.探桩：要求对桩位进行 1%探桩。办法是：人工挖坑，在桩位位置开挖比桩径大 40cm 深 1.5m 的坑，探明地下有无管线。假如有，则必须报项目部及地方相关部门协商解决。2.2 施工放样桩位的测量定位工作使用全站仪,用钢尺采纳相对距离法复核，桩顶标高通过护筒顶标高来控制。2.3 施工平台与护筒埋设a、施工平台钻机就位前清除杂物、换除软土、夯打密实，平整场地，使钻机底座置于坚实的填土上，以免产生不均匀沉陷造成钻机倾斜。b、护筒埋设要求(1) 护筒内径比桩径大 3mm.(2) 护筒平面位置允许误差为 20mm,倾斜度不大于 0.5%。(3)护筒采纳挖埋法，周围 1。0m 范围内挖土换填，夯填粘质土至护筒底以上 0.5m，护筒底部和四周所填粘质土必须分层夯实。(4) 护筒长度为 2.0m,埋置深度为 1°51.7m ,护筒顶高出地面 0。3〜0.5m。c、桩位对中桩位中心点的测量对中误差小于 10mm 。护筒外围 3m 安全范围内设置四个指示桩(护桩)，以便施工过程中随时核对护筒及桩孔中心位置，施工过程中出现触动护桩时测量班进行复测。指示桩采纳混凝土加固，在钻孔施工过程中派专人负责保护。2.4 泥浆的调制和使用技术要求钻孔泥浆由水、粘土膨润土)组成，不同钻机的泥浆性能指标会稍有不同，如使用正循环钻机施工，其性能指标参照下表使用：泥浆性能指标表钻孔方法地层情况泥浆性能指标相对密度粘度含砂率胶体率酸碱度(S)(%)(%)PH冲击钻孔硬塑粘性土、粗砂砾石1.1〜1.301622<4>95>6。52。5 钻孔施工a、一般规定(1)钻机就位前，会同监理工程师对施工前各项准备工作进行检查。(2) 钻孔时，根据钻渣、设计资料绘制地质剖面图。地质变化处捞取钻渣，存放于指定的容器中保存，和设计有出入时与设计单位联系解决。(3) ...
