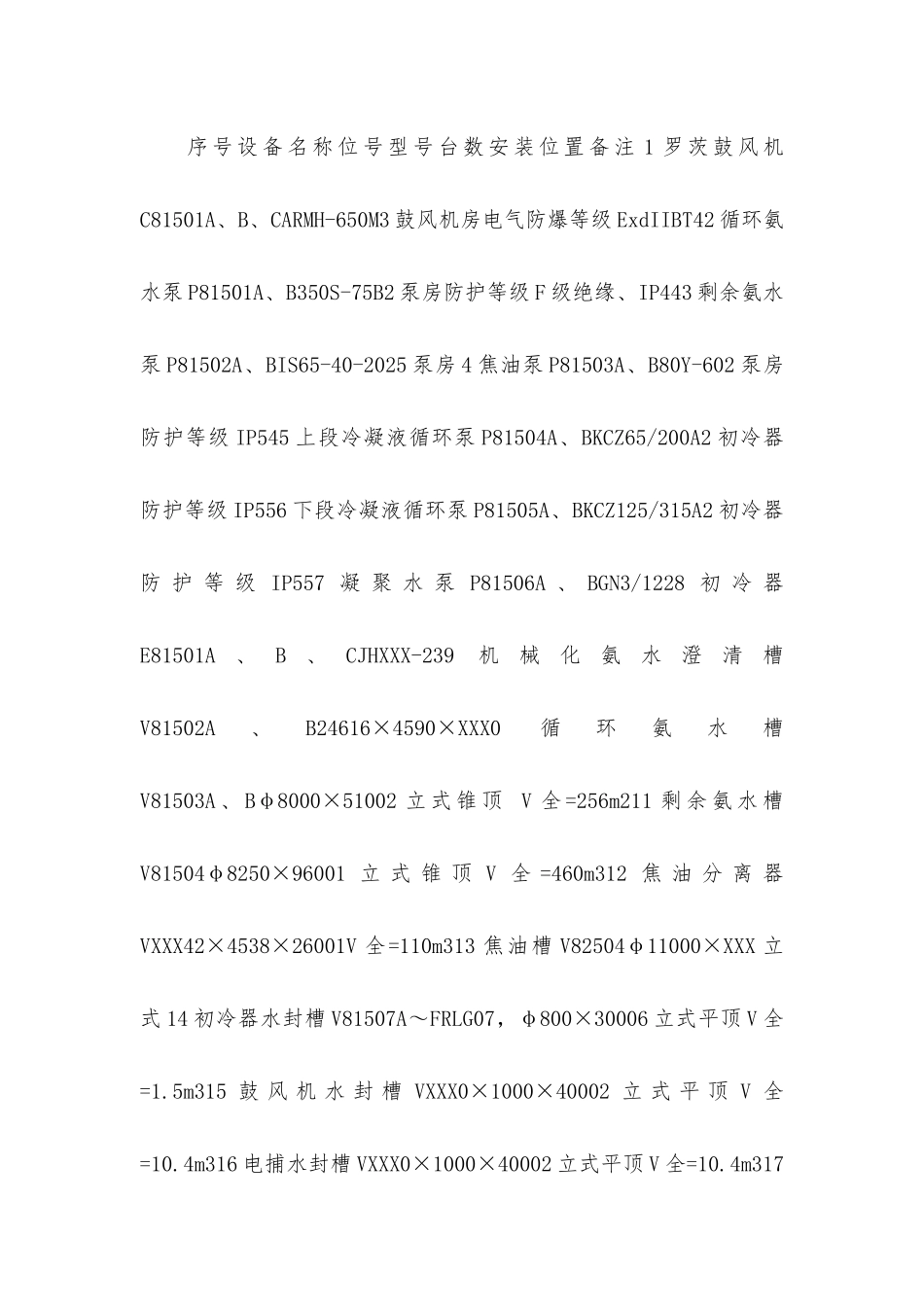

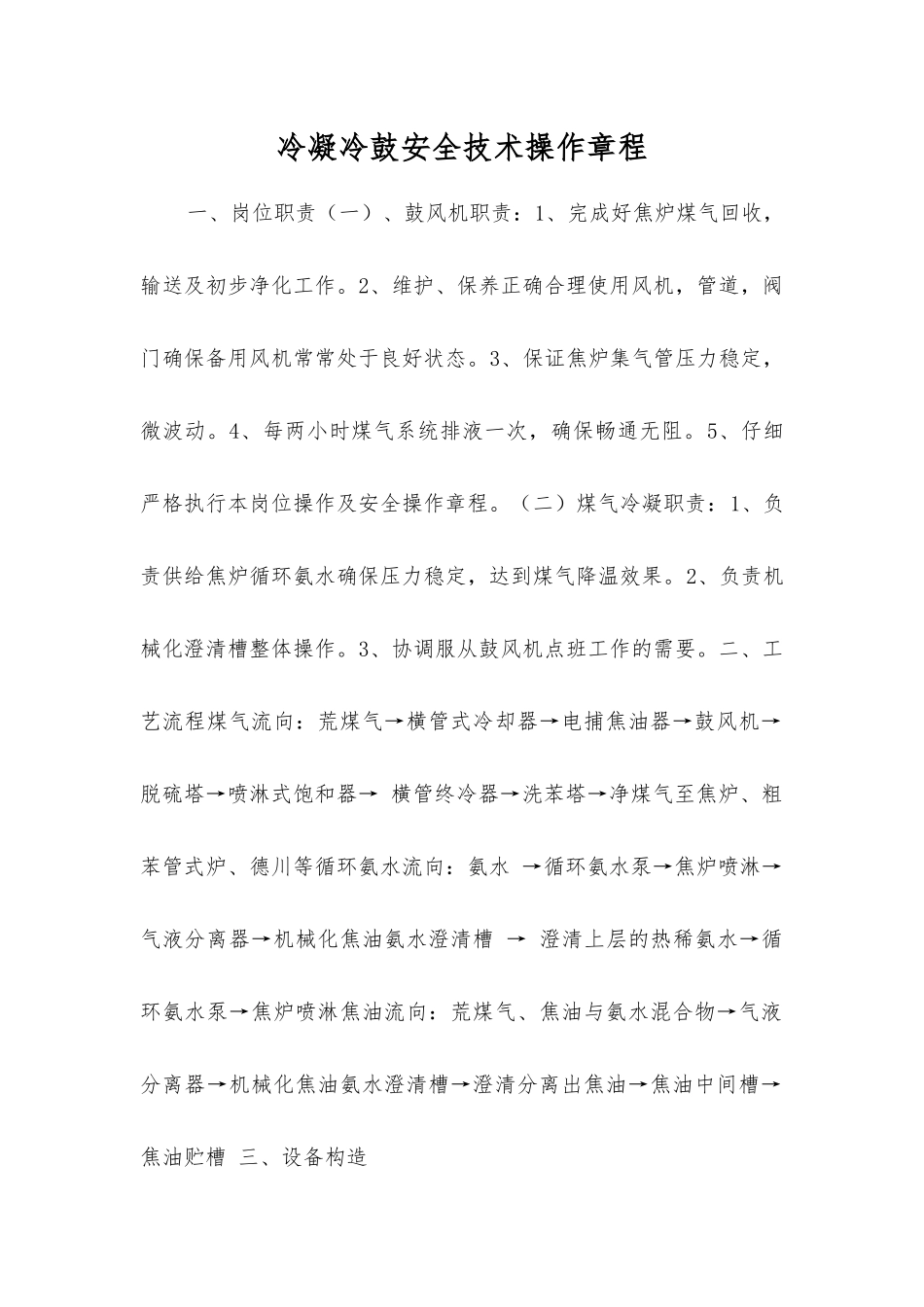

冷凝冷鼓安全技术操作章程一、岗位职责（一）、鼓风机职责：1、完成好焦炉煤气回收，输送及初步净化工作。2、维护、保养正确合理使用风机，管道，阀门确保备用风机常常处于良好状态。3、保证焦炉集气管压力稳定，微波动。4、每两小时煤气系统排液一次，确保畅通无阻。5、仔细严格执行本岗位操作及安全操作章程。（二）煤气冷凝职责：1、负责供给焦炉循环氨水确保压力稳定，达到煤气降温效果。2、负责机械化澄清槽整体操作。3、协调服从鼓风机点班工作的需要。二、工艺流程煤气流向：荒煤气→横管式冷却器→电捕焦油器→鼓风机→脱硫塔→喷淋式饱和器→ 横管终冷器→洗苯塔→净煤气至焦炉、粗苯管式炉、德川等循环氨水流向：氨水 →循环氨水泵→焦炉喷淋→气液分离器→机械化焦油氨水澄清槽 → 澄清上层的热稀氨水→循环氨水泵→焦炉喷淋焦油流向：荒煤气、焦油与氨水混合物→气液分离器→机械化焦油氨水澄清槽→澄清分离出焦油→焦油中间槽→焦油贮槽 三、设备构造序 号 设 备 名 称 位 号 型 号 台 数 安 装 位 置 备 注 1 罗 茨 鼓 风 机C81501A、B、CARMH-650M3 鼓风机房电气防爆等级 ExdIIBT42 循环氨水泵 P81501A、B350S-75B2 泵房防护等级 F 级绝缘、IP443 剩余氨水泵 P81502A、BIS65-40-2025 泵房 4 焦油泵 P81503A、B80Y-602 泵房防护等级 IP545 上段冷凝液循环泵 P81504A、BKCZ65/200A2 初冷器防护等级 IP556 下段冷凝液循环泵 P81505A、BKCZ125/315A2 初冷器防 护 等 级 IP557 凝 聚 水 泵 P81506A 、 BGN3/1228 初 冷 器E81501A、B、CJHXXX-239机械化氨水澄清槽V81502A、B24616×4590×XXX0循环氨水槽V81503A 、 Bφ8000×51002 立 式 锥 顶 V 全 =256m211 剩 余 氨 水 槽V81504φ8250×96001 立 式 锥 顶 V 全 =460m312 焦 油 分 离 器VXXX42×4538×26001V 全=110m313 焦油槽 V82504φ11000×XXX 立式 14 初冷器水封槽 V81507A～FRLG07，φ800×30006 立式平顶 V 全=1.5m315 鼓 风 机 水 封 槽 VXXX0×1000×40002 立 式 平 顶 V 全=10.4m316 电捕水封槽 VXXX0×1000×40002 立式平顶 V 全=10.4m317鼓风机水封槽液下泵 V81507LY40-XXX 废液收集液下泵 V81508LY40-XXX 电 捕 水 封 槽 液 下 泵 V81509LY40-XXX 电 捕 焦 油 器X81501φ4800×XXX 滤油机 XLG02122 除油机 DQLS2 四、操作...
