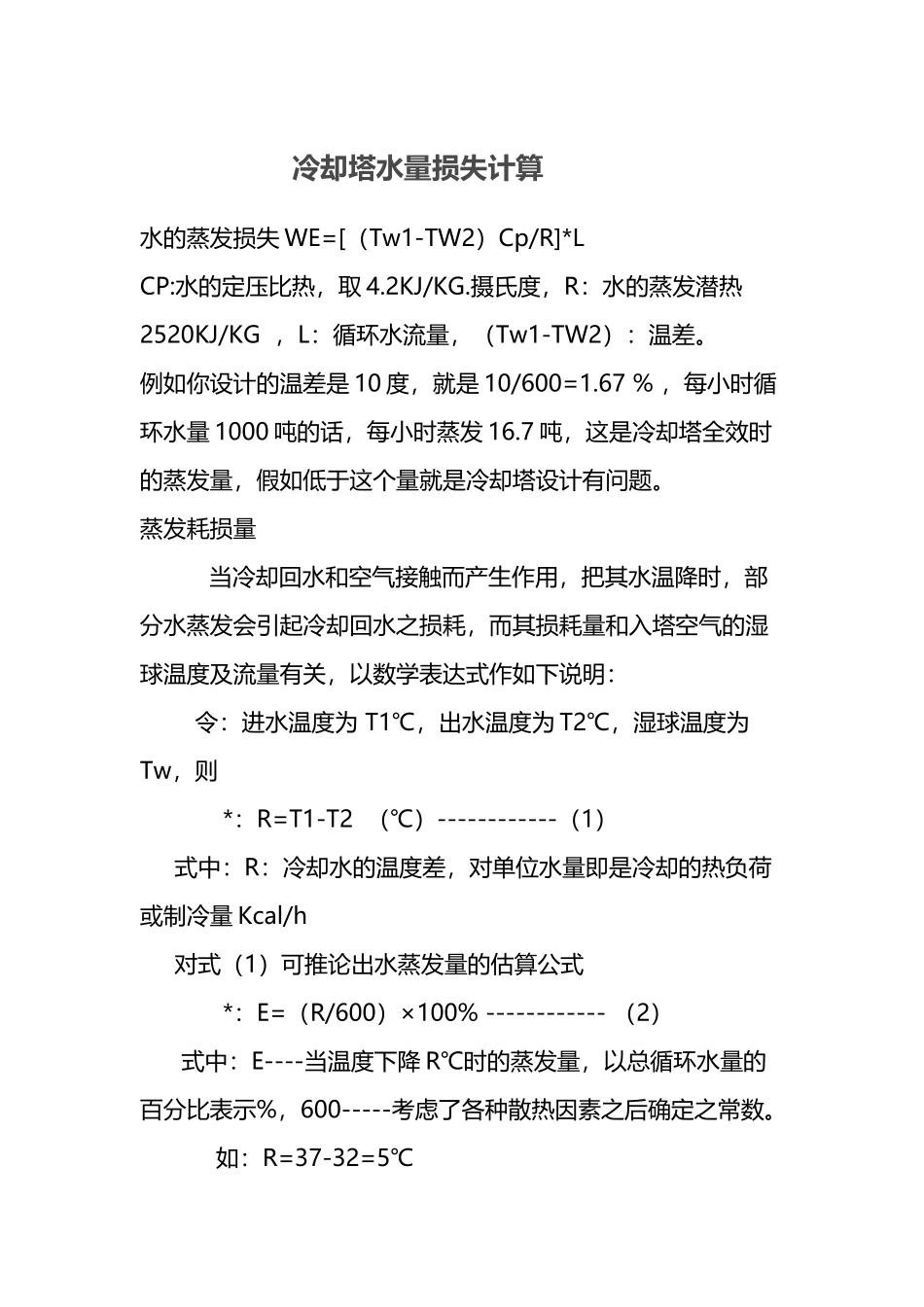

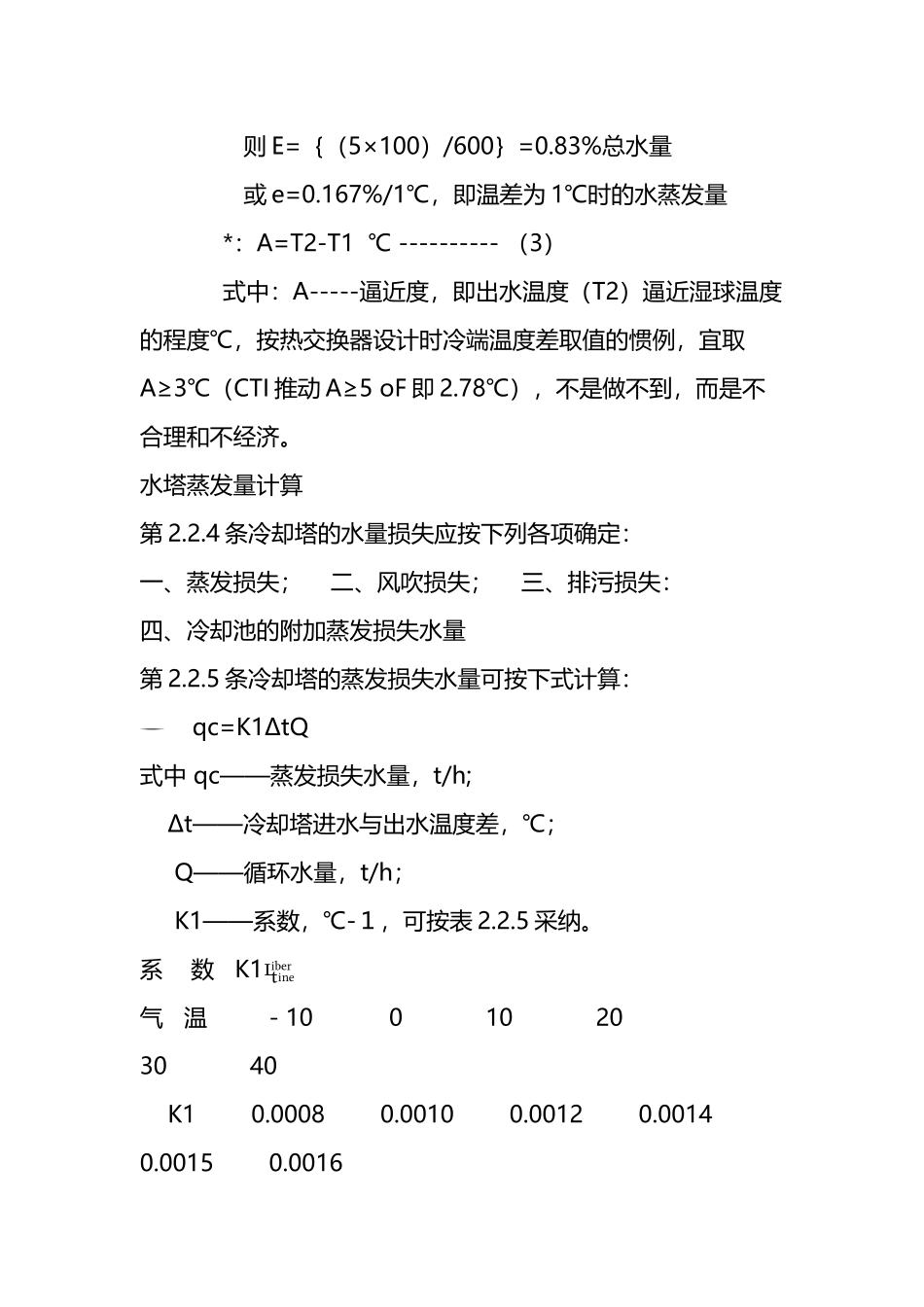

冷却塔水量损失计算(3 页)Good is good, but better carries it.精益求精，善益求善。冷却塔水量损失计算水的蒸发损失 WE=[（Tw1-TW2）Cp/R]*LCP:水的定压比热，取 4.2KJ/KG.摄氏度，R：水的蒸发潜热2520KJ/KG ，L：循环水流量，（Tw1-TW2）：温差。例如你设计的温差是 10 度，就是 10/600=1.67 % ，每小时循环水量 1000 吨的话，每小时蒸发 16.7 吨，这是冷却塔全效时的蒸发量，假如低于这个量就是冷却塔设计有问题。蒸发耗损量 当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明： 令：进水温度为 T1℃，出水温度为 T2℃，湿球温度为Tw，则 *：R=T1-T2 （℃）------------（1） 式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量 Kcal/h 对式（1）可推论出水蒸发量的估算公式 *：E=（R/600）×100% ------------ （2） 式中：E----当温度下降 R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。 如：R=37-32=5℃ 则 E=｛（5×100）/600｝=0.83%总水量 或 e=0.167%/1℃，即温差为 1℃时的水蒸发量 *：A=T2-T1 ℃ ---------- （3） 式中：A-----逼近度，即出水温度（T2）逼近湿球温度的程度℃，按热交换器设计时冷端温度差取值的惯例，宜取A≥3℃（CTI 推动 A≥5 oF 即 2.78℃），不是做不到，而是不合理和不经济。水塔蒸发量计算第 2.2.4 条冷却塔的水量损失应按下列各项确定：一、蒸发损失； 二、风吹损失； 三、排污损失：四、冷却池的附加蒸发损失水量第 2.2.5 条冷却塔的蒸发损失水量可按下式计算： qc=K1ΔtQ 式中 qc——蒸发损失水量，t/h; Δt——冷却塔进水与出水温度差，℃； Q——循环水量，t/h； K1——系数，℃-１，可按表 2.2.5 采纳。系 数 K1气 温 －10 0 10 20 30 40 K1 0.0008 0.0010 0.0012 0.0014 0.0015 0.0016 第 2.2.6 条冷却塔的风吹损失水量占进入冷却塔循环水量的百分数可采纳下数值 8 机械通风冷却塔(有除水器) 0.2%～0.3% ’ G$ u% @( z$ D( {. ]* l3 m" Q) L 风筒式自然通风冷却塔(以下简称自然通风冷却塔) 当有除水器时 0.1% 当无除水器时 0.3%～0.5%冷却塔蒸发量计算：蒸发量 冷却塔进水与出水温度差 38－28＝10℃；循环水量2880t/h；7 t’ =(38－28)×2880×0.0015＝43.2 t/h/ B" d9 o% l0 Q3 {! m7 b: k风吹损失＝2880×0.1％＝2.28 t/h累计：43.2＋2.28＝45.48 t/h一天：45.48×24＝1091.52 t/h 全月：1091.52×30＝32745.6 t/h; [% J! \+ m& u+ _4 p冷却池的附加蒸发损失水量、循环水泵盘根漏水、排污门内漏等没有准确计算方法。但其流量较小，可以忽略。3:~、、>、！】-\-<》\，·【<|《~~【~~,\>"%
