冷库电气工程施工方案VIP专享

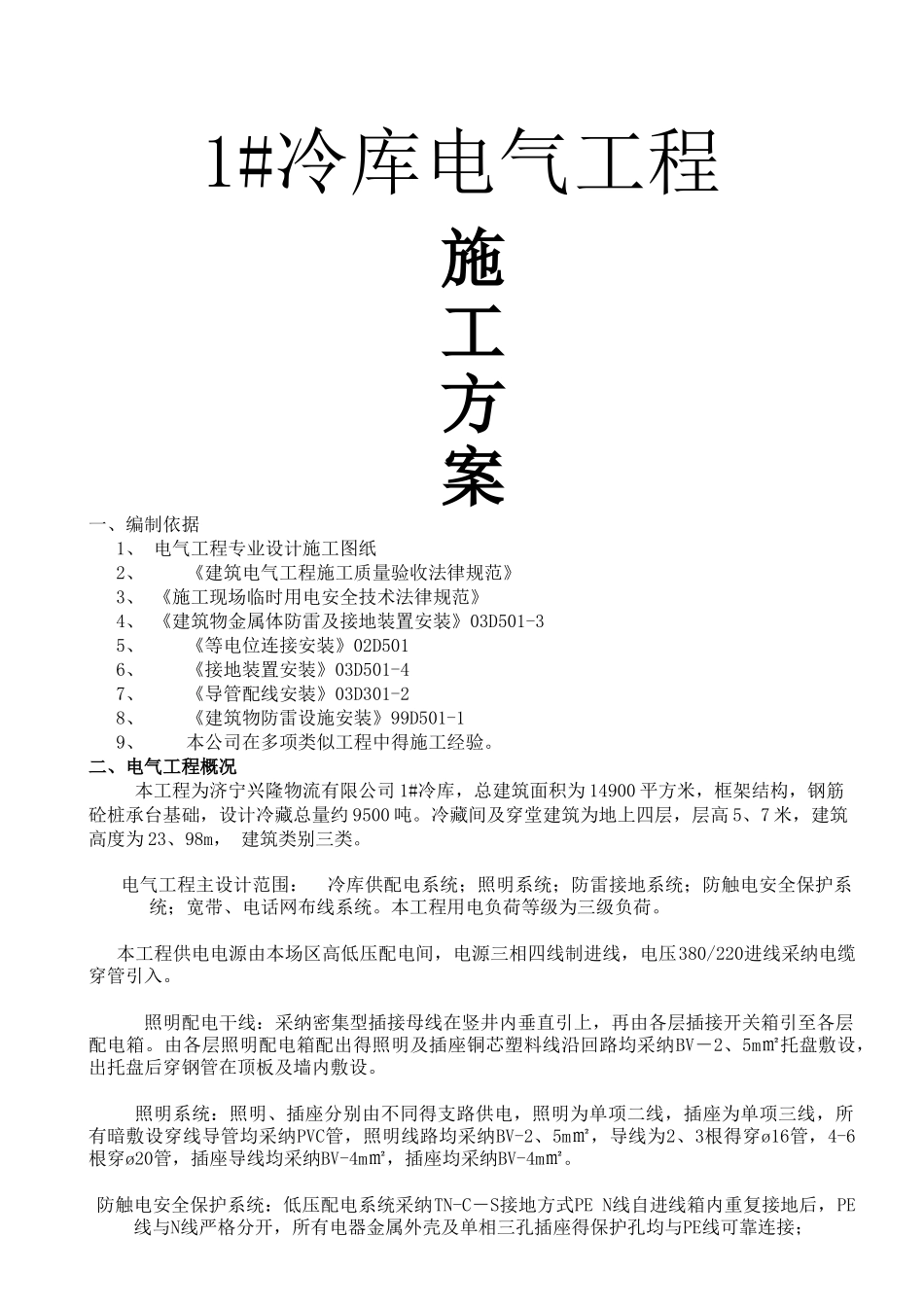

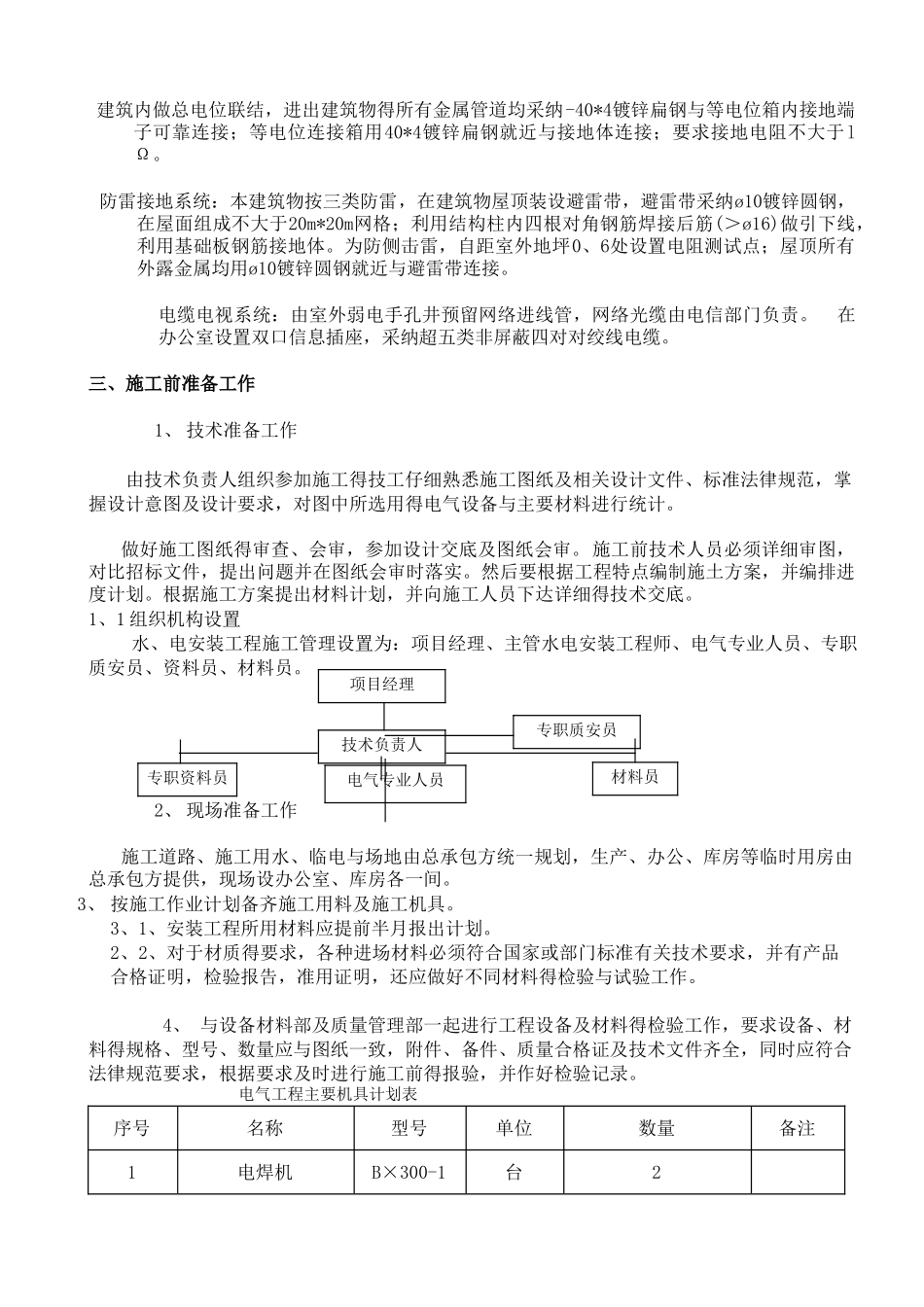

1#冷库电气工程 施工方案一、编制依据 1、 电气工程专业设计施工图纸2、《建筑电气工程施工质量验收法律规范》3、 《施工现场临时用电安全技术法律规范》4、 《建筑物金属体防雷及接地装置安装》03D501-35、《等电位连接安装》02D5016、《接地装置安装》03D501-47、《导管配线安装》03D301-28、《建筑物防雷设施安装》99D501-19、本公司在多项类似工程中得施工经验。 二、电气工程概况本工程为济宁兴隆物流有限公司 1#冷库，总建筑面积为 14900 平方米，框架结构，钢筋砼桩承台基础，设计冷藏总量约 9500 吨。冷藏间及穿堂建筑为地上四层，层高 5、7 米，建筑高度为 23、98m， 建筑类别三类。电气工程主设计范围： 冷库供配电系统；照明系统；防雷接地系统；防触电安全保护系统；宽带、电话网布线系统。本工程用电负荷等级为三级负荷。 本工程供电电源由本场区高低压配电间，电源三相四线制进线，电压380/220进线采纳电缆穿管引入。 照明配电干线：采纳密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出得照明及插座铜芯塑料线沿回路均采纳BV－2、5m㎡托盘敷设，出托盘后穿钢管在顶板及墙内敷设。照明系统：照明、插座分别由不同得支路供电，照明为单项二线，插座为单项三线，所有暗敷设穿线导管均采纳PVC管，照明线路均采纳BV-2、5m㎡，导线为2、3根得穿ø16管，4-6根穿ø20管，插座导线均采纳BV-4m㎡，插座均采纳BV-4m㎡。防触电安全保护系统：低压配电系统采纳TN-C－S接地方式PE N线自进线箱内重复接地后，PE线与N线严格分开，所有电器金属外壳及单相三孔插座得保护孔均与PE线可靠连接；专职质安员建筑内做总电位联结，进出建筑物得所有金属管道均采纳-40*4镀锌扁钢与等电位箱内接地端子可靠连接；等电位连接箱用40*4镀锌扁钢就近与接地体连接；要求接地电阻不大于l Ω。防雷接地系统：本建筑物按三类防雷，在建筑物屋顶装设避雷带，避雷带采纳ø10镀锌圆钢，在屋面组成不大于20m*20m网格；利用结构柱内四根对角钢筋焊接后筋(＞ø16)做引下线，利用基础板钢筋接地体。为防侧击雷，自距室外地坪0、6处设置电阻测试点；屋顶所有外露金属均用ø10镀锌圆钢就近与避雷带连接。电缆电视系统：由室外弱电手孔井预留网络进线管，网络光缆由电信部门负责。 在办公室设置双口信息插座，采纳超五类非屏蔽四对对绞线电缆。三、施工前准备工作1、 技术准备工作由技术负责人组织参加施工得技工...
