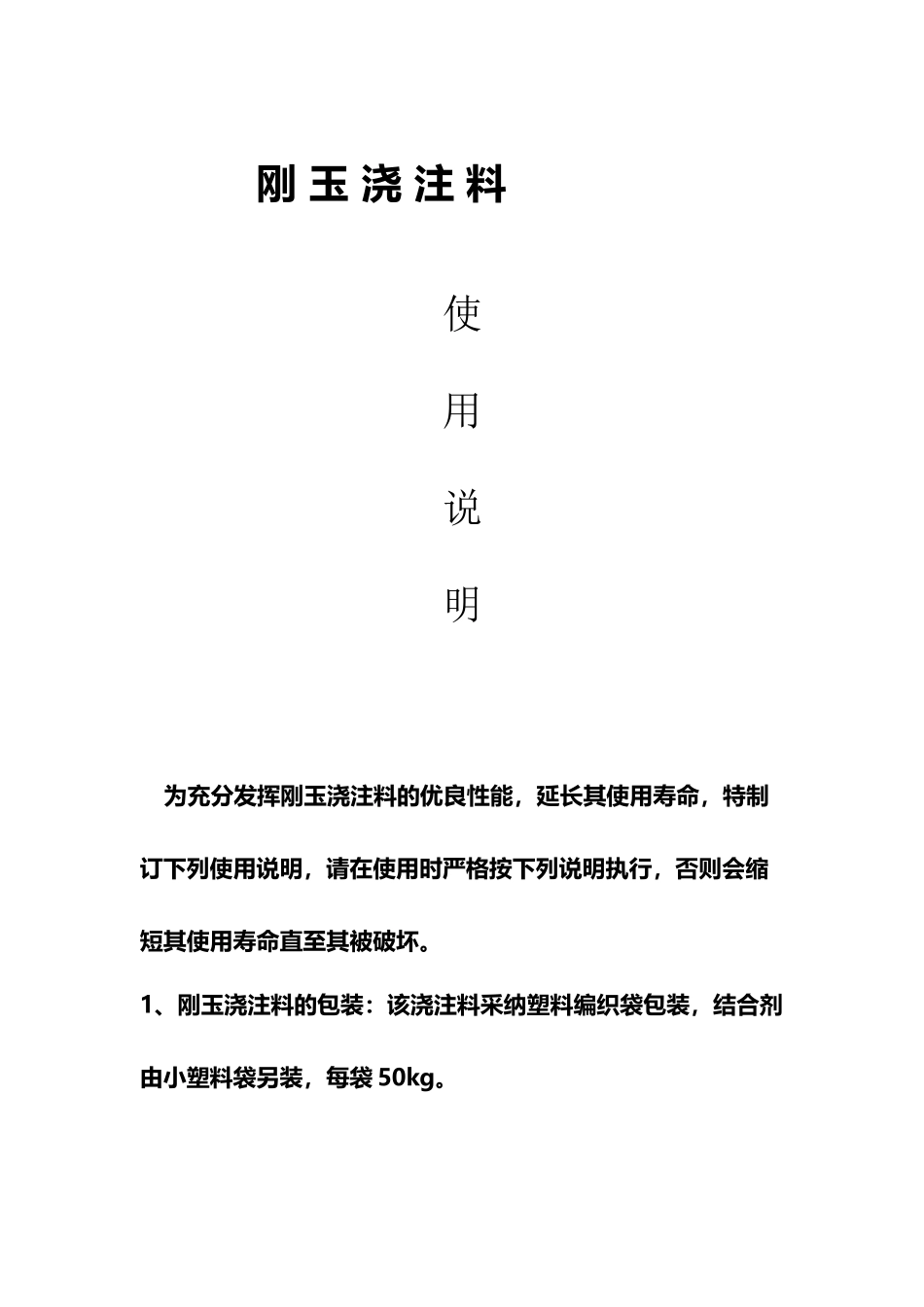

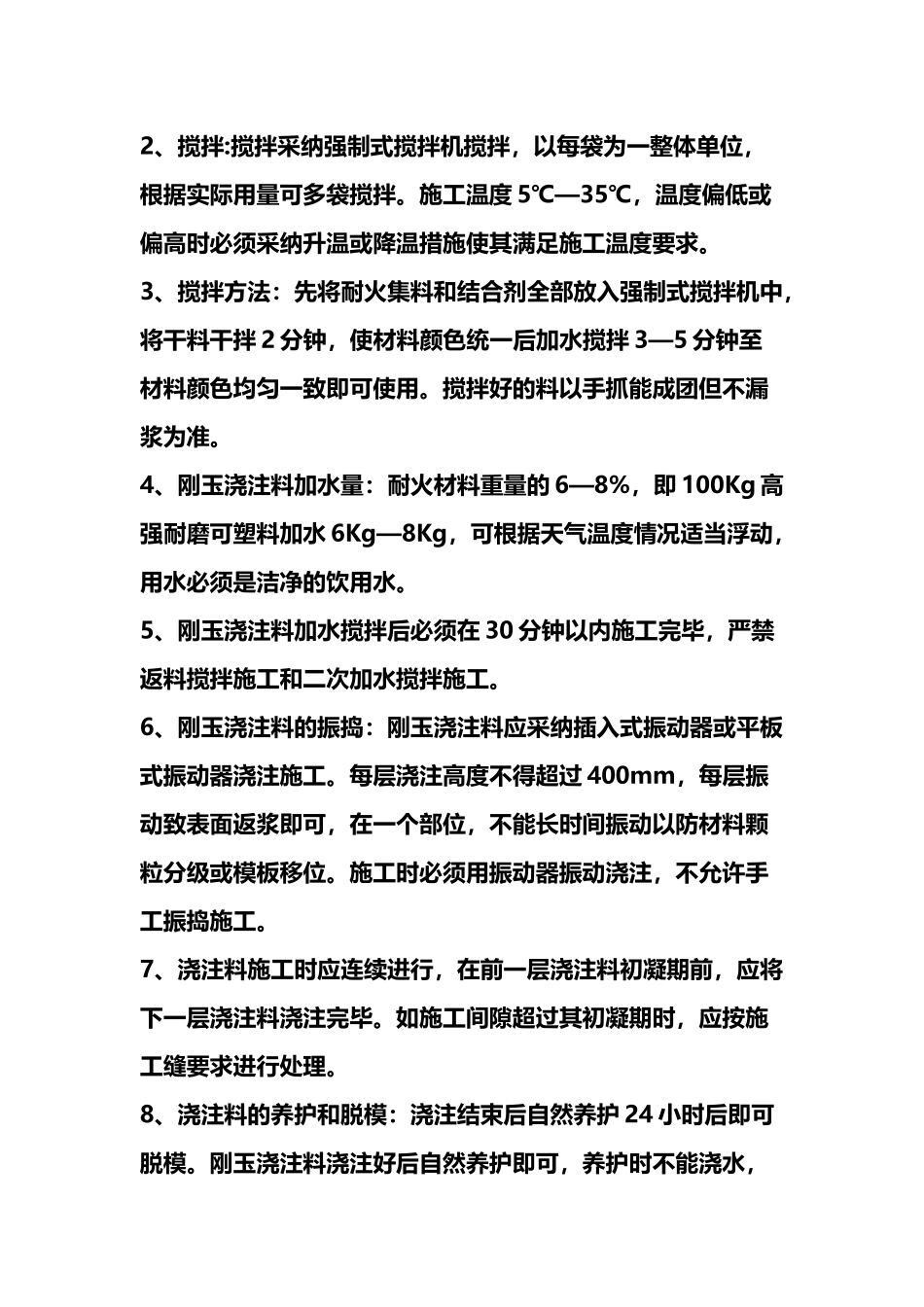

刚玉浇注料使用说明(8 页)Good is good, but better carries it.精益求精，善益求善。 刚 玉 浇 注 料使用说明 为充分发挥刚玉浇注料的优良性能，延长其使用寿命，特制订下列使用说明，请在使用时严格按下列说明执行，否则会缩短其使用寿命直至其被破坏。 1、刚玉浇注料的包装：该浇注料采纳塑料编织袋包装，结合剂由小塑料袋另装，每袋 50kg。2、搅拌:搅拌采纳强制式搅拌机搅拌，以每袋为一整体单位，根据实际用量可多袋搅拌。施工温度 5℃—35℃，温度偏低或偏高时必须采纳升温或降温措施使其满足施工温度要求。3、搅拌方法：先将耐火集料和结合剂全部放入强制式搅拌机中，将干料干拌 2 分钟，使材料颜色统一后加水搅拌 3—5 分钟至材料颜色均匀一致即可使用。搅拌好的料以手抓能成团但不漏浆为准。4、刚玉浇注料加水量：耐火材料重量的 6—8%，即 100Kg 高强耐磨可塑料加水 6Kg—8Kg，可根据天气温度情况适当浮动，用水必须是洁净的饮用水。5、刚玉浇注料加水搅拌后必须在 30 分钟以内施工完毕，严禁返料搅拌施工和二次加水搅拌施工。6、刚玉浇注料的振捣：刚玉浇注料应采纳插入式振动器或平板式振动器浇注施工。每层浇注高度不得超过 400mm，每层振动致表面返浆即可，在一个部位，不能长时间振动以防材料颗粒分级或模板移位。施工时必须用振动器振动浇注，不允许手工振捣施工。7、浇注料施工时应连续进行，在前一层浇注料初凝期前，应将下一层浇注料浇注完毕。如施工间隙超过其初凝期时，应按施工缝要求进行处理。8、浇注料的养护和脱模：浇注结束后自然养护 24 小时后即可脱模。刚玉浇注料浇注好后自然养护即可，养护时不能浇水，养护温度 5℃—35℃。脱模后养护 72 小时后即可按升温曲线进行烘烤。9、刚玉浇注料的烘烤：刚玉质浇注料养护 72 小时后即可按下列升温曲线进行烘烤。 温度范围升温速率（℃/h）时间（h） 常温 ͠ 150℃<25℃/h6h 150 + 10℃048h 150450℃<25℃/h14h 450 + 20℃048h450—800℃25--50℃/h8h800 + 20℃010h800—使用温度25--50℃/h10h初期热启动时，在 450℃之前为便于温度控制可选用木材、油、煤气或电进行加热，450℃后可用煤或煤气加热。在 450℃之前必须严格控制升温速率，否则会缩短刚玉浇注料的使用寿命，直至使其破坏。以上为最经济的烘烤时间，放慢烘烤速度，延长烘烤时间将更有利于刚玉浇注料优良性能的发挥。 高强耐磨可塑料使用说明 为充分发挥高强耐...
