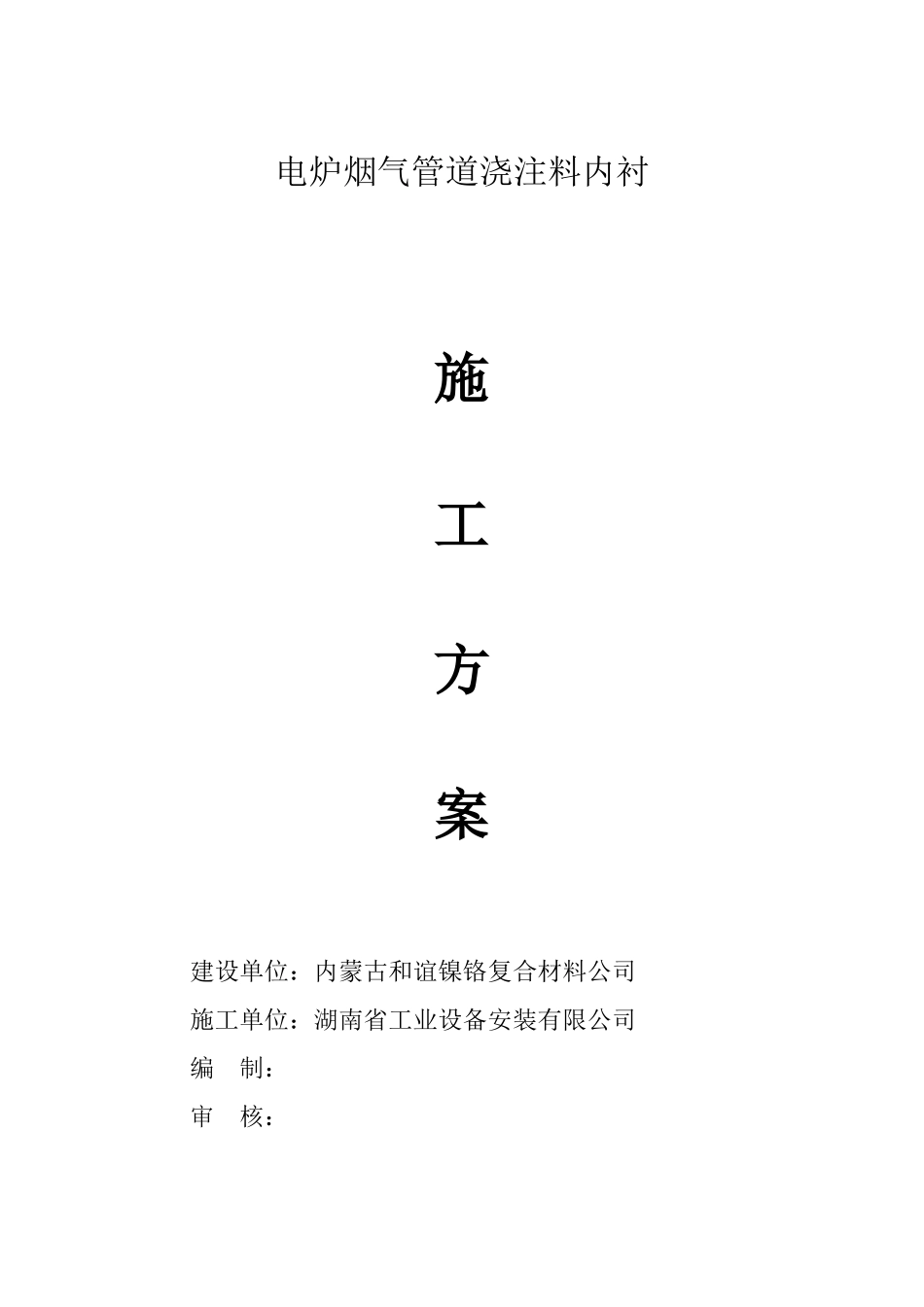

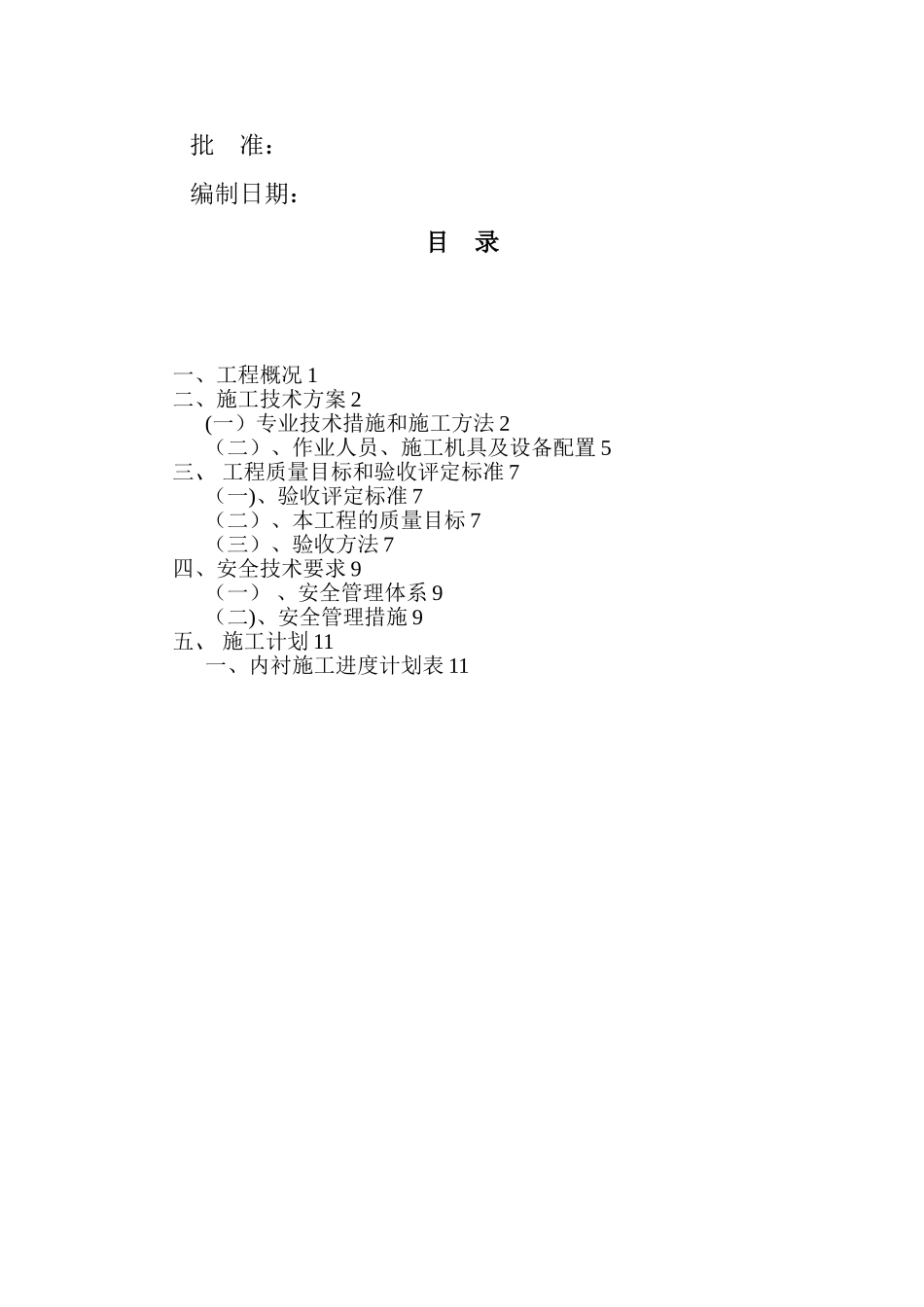

电炉烟气管道浇注料内衬施工方案 建设单位：内蒙古和谊镍铬复合材料公司 施工单位：湖南省工业设备安装有限公司 编 制： 审 核： 批 准： 编制日期：目 录一、工程概况 1二、施工技术方案 2(一）专业技术措施和施工方法 2（二）、作业人员、施工机具及设备配置 5三、 工程质量目标和验收评定标准 7（一)、验收评定标准 7（二）、本工程的质量目标 7（三）、验收方法 7四、安全技术要求 9（一） 、安全管理体系 9（二)、安全管理措施 9五、 施工计划 11一、内衬施工进度计划表 11一、工程概况1、概述内蒙古和谊镍铬复合材料 3#~4＃电炉生产线由中国恩菲设计院设计,电炉烟气管道工艺流程为：由电炉烟气管道收集电炉内的高温烟气，利用其余热供干燥窑与煤粉制备车间再利用。管道内衬材料设计为轻质浇注料,施工绝对工期为 25 天,浇筑施工工艺必须科学合理，重点侧重于浇注料内衬结构稳定性、耐磨性、抗热震稳定性、管道内衬气密性和隔热保温性能等方面的质量保证上。2 套电炉烟气管道内衬浇注料保温材料约 300 吨左右,需内衬浇注料的管道 DN1800 为 338 米,DN1400 为 62 米，以及 10 个灰斗与 2个沉尘室,灰斗内衬厚度为 5mm,沉尘室顶盖内衬厚度 15mm，其它均为 10mm.电炉烟气管道中心标高为+13.5 米，施工难度大，内衬料面积广。施工各部位内衬料前,由合格的脚手架工，先在各部位搭设运料和操作脚手架平台，保证运料方便、快捷、操作安全。2、编制依据《工业炉砌筑工程施工及验收技术 》（GBJ21 1-87);《耐火材料的保管、堆放、运输及验收法律规范》 GB10325—88;《中级筑炉工艺学》；本工程承包合同、技术协议以及补充协议；其它相关标准、法律规范及规程；本公司与供货、质保、施工相关的技术法律规范以及管理制度；二、施工技术方案（一）专业技术措施和施工方法1．浇注料应存放在有顶盖的库房内，不得淋雨、受潮，保质期为 6 个月。选用的轻质浇注料材料性能值，符合设计要求序号项目名称单位指标1体积密度g/cm39002抗压强度（110℃X24h）Mpa2.93抗压强度(800℃X3h）Mpa2。34抗压强度(1100℃X3h）Mpa2。15重烧线变化Mpa0.6（1000℃X3h）％6导热系数（w/mk)0.297耐火度℃11002．内衬料施工前，应检查管道内锚固钉是否焊牢.本工程设计采纳 Q235B 材质、φ8mm 圆钢制作的 V 型锚固钉。在焊接锚固钉前，先将焊接部位的脏物及各种杂物清理洁净。按浇注料厂家要求预先焊接好锚固钉(浇注料厂家指...
