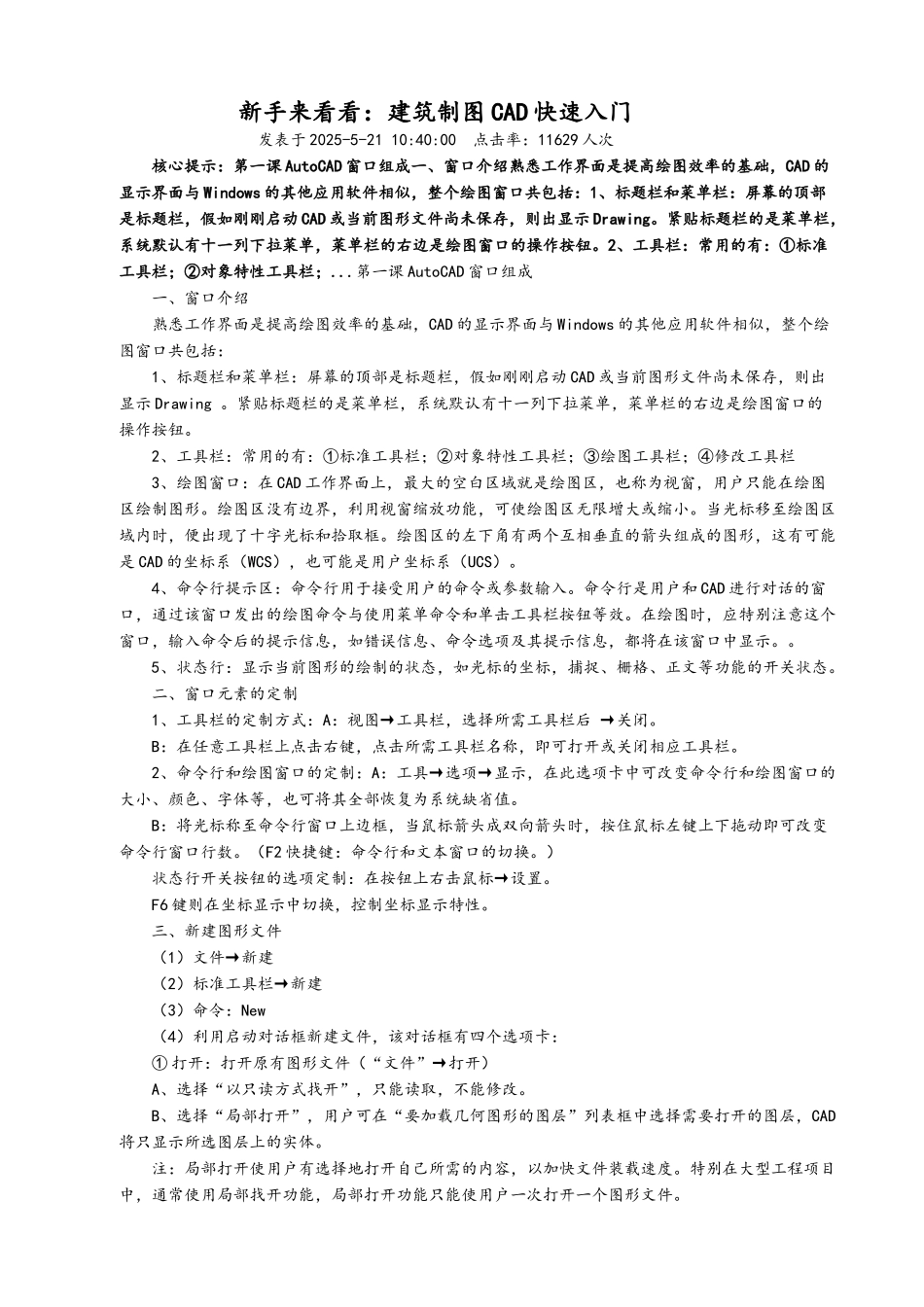

新手来看看：建筑制图 CAD 快速入门发表于 2025-5-21 10:40:00 点击率：11629 人次核心提示：第一课 AutoCAD 窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD 的显示界面与 Windows 的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，假如刚刚启动 CAD 或当前图形文件尚未保存，则出显示 Drawing。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；...第一课 AutoCAD 窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD 的显示界面与 Windows 的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，假如刚刚启动 CAD 或当前图形文件尚未保存，则出显示 Drawing 。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在 CAD 工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是 CAD 的坐标系（WCS），也可能是用户坐标系（UCS）。4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和 CAD 进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭。B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。（F2 快捷键：命令行和文本窗口的切换。）状态行开关按钮的选项定制：在按钮上右...
