判断杠杆的类型及画力臂

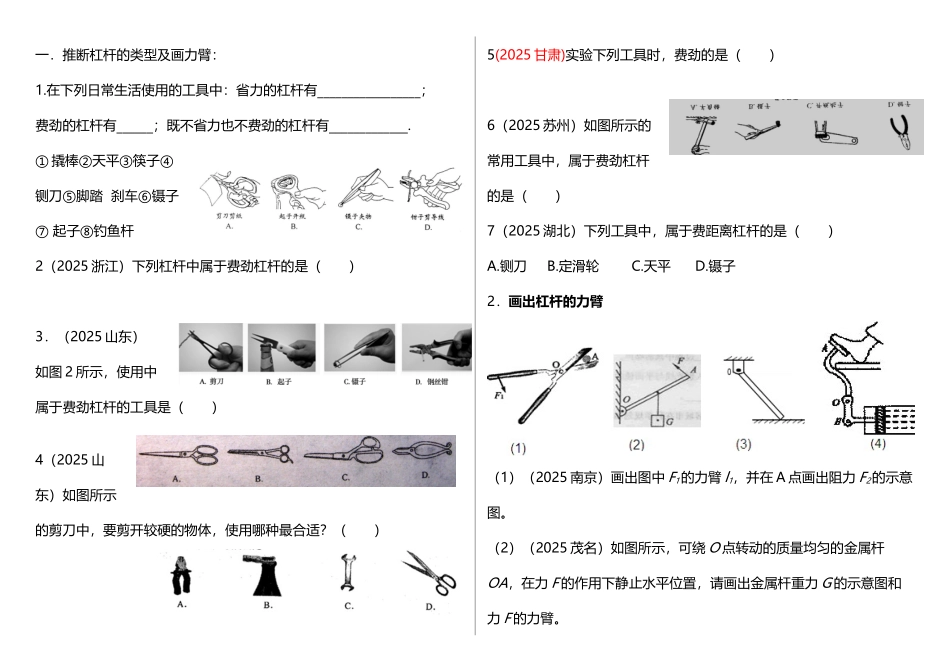

推断杠杆的类型及画力臂(2页)Good is good, but better carries it.精益求精，善益求善。一．推断杠杆的类型及画力臂：1.在下列日常生活使用的工具中：省力的杠杆有_________________；费劲的杠杆有______；既不省力也不费劲的杠杆有_____________.① 撬棒②天平③筷子④铡刀⑤脚踏 刹车⑥镊子⑦ 起子⑧钓鱼杆2（2025 浙江）下列杠杆中属于费劲杠杆的是（ ）3．（2025 山东）如图 2 所示，使用中属于费劲杠杆的工具是（ ）4（2025 山东）如图所示的剪刀中，要剪开较硬的物体，使用哪种最合适？（ ）5(2025 甘肃)实验下列工具时，费劲的是（ ）6（2025 苏州）如图所示的常用工具中，属于费劲杠杆的是（ ）7（2025 湖北）下列工具中，属于费距离杠杆的是（ ）A.铡刀 B.定滑轮 C.天平 D.镊子2．画出杠杆的力臂（1）（2025 南京）画出图中 F1的力臂 l1，并在 A 点画出阻力 F2的示意图。（2）（2025 茂名）如图所示，可绕 O 点转动的质量均匀的金属杆OA，在力 F 的作用下静止水平位置，请画出金属杆重力 G 的示意图和力 F 的力臂。（3）(2025 梅州市)如图所示，粗细均匀的棒一端搁在地上，另一端与支点 O 连接。试作出地面对棒的支持力的力和棒所受重力 G 的示意图。（在答题卡相应的位置上画出原图并作答）（4）（2025 兰州）如图所示的是汽车液压刹车装置的一部分。该装置中 AOB 实为一个杠杆，O 是杠杆的支点，请画出刹车时它所受的动力F1、阻力 F2和动力臂 L1。（5）（2025 哈尔滨）如图，工人用撬棍撬起石块，O 为支点．(1)画出阻力 F2 的力臂 L2．(2)画出工人在 A 点施加的最小动力 F1的示意图．（6）（2025 苏州市）在图中，画出杠杆 AB 在图示位置静止时作用在A 端点的最小力 F 的方向及其力臂 l．（7）（2025 荆州） 如图所示为钓鱼竿钓鱼的示意图，O 为支点，A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力 F2的力臂，最小的动力 F1及其力臂。（8）（2025•通辽）如图所示，在课桌的 A 点用最小的力把桌腿 B 抬离地面，在抬时桌腿 C 没有滑动，请画出这个力的示意图，并标出它的力臂 L．（9）（12 泰州市）如图是甩开瓶扳手打开瓶盖的示意图。O 为支点，画出动力 F 的力臂(l1)和阻力 F2的示意图。（10）（2025 茂名市）如图 10 所示，重为 G 的物体放在水平面上，用力 F 使其翻转，请画出物体重力示意图和力 F 的力臂。3.为滑轮组绕线...
