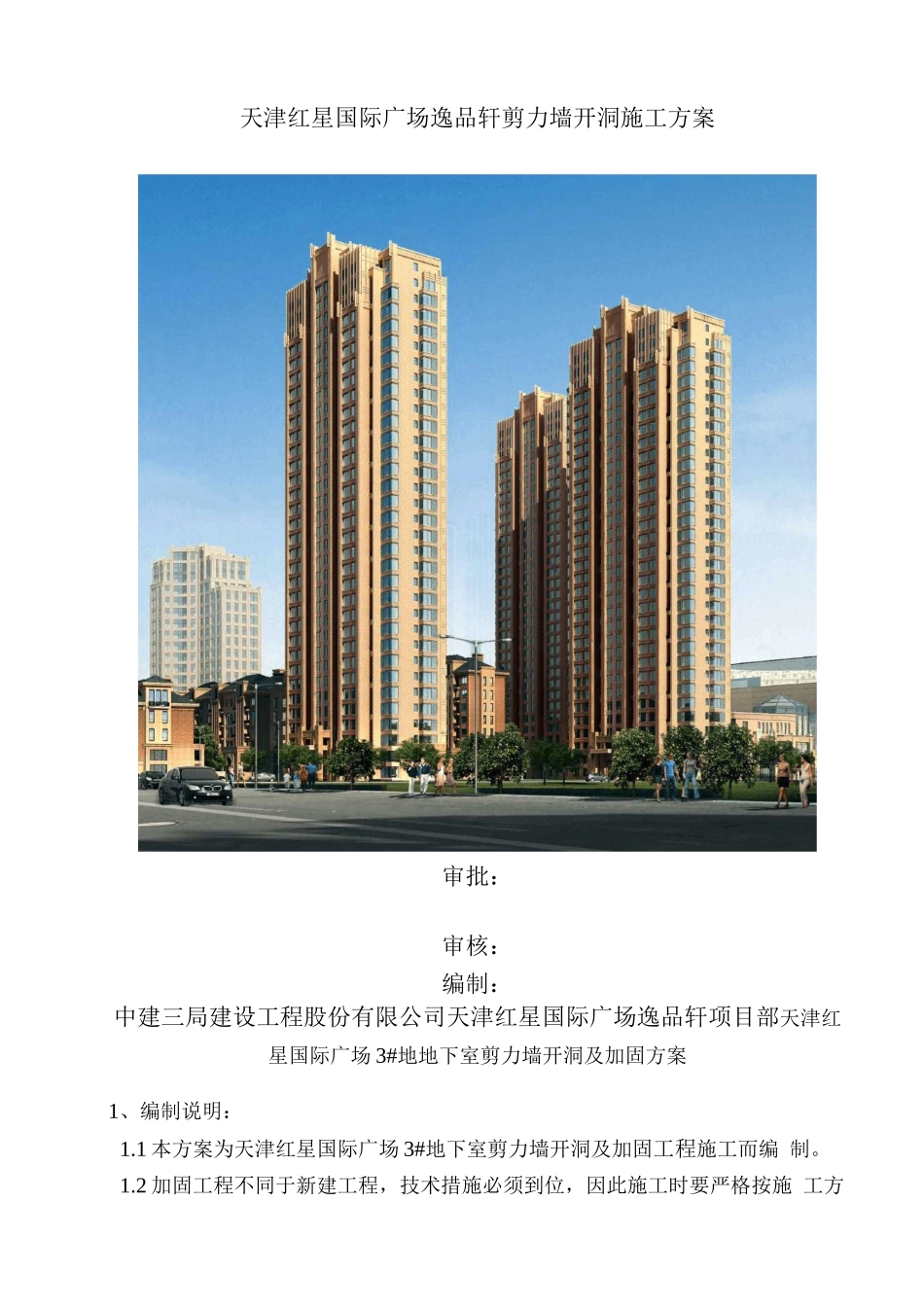

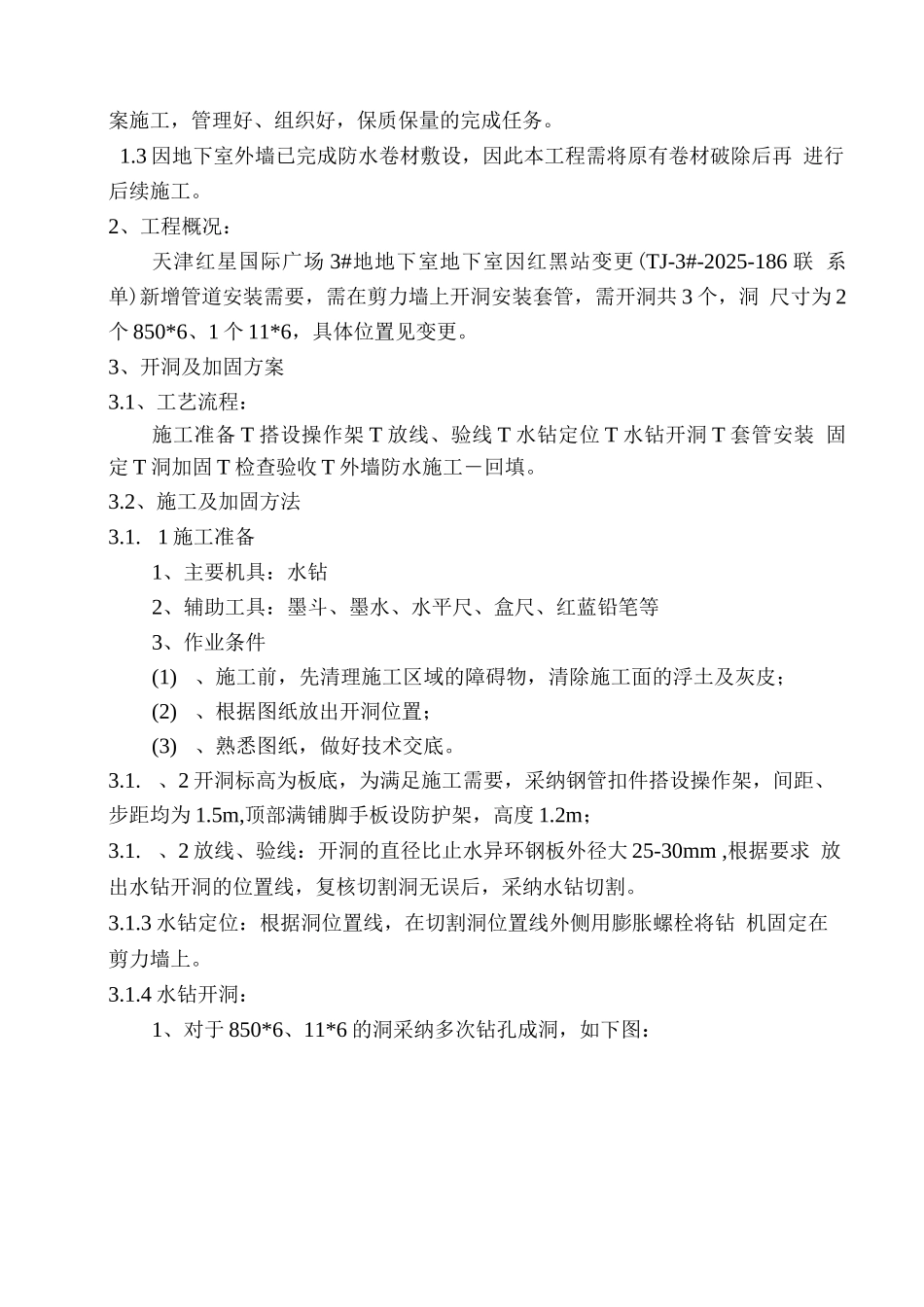

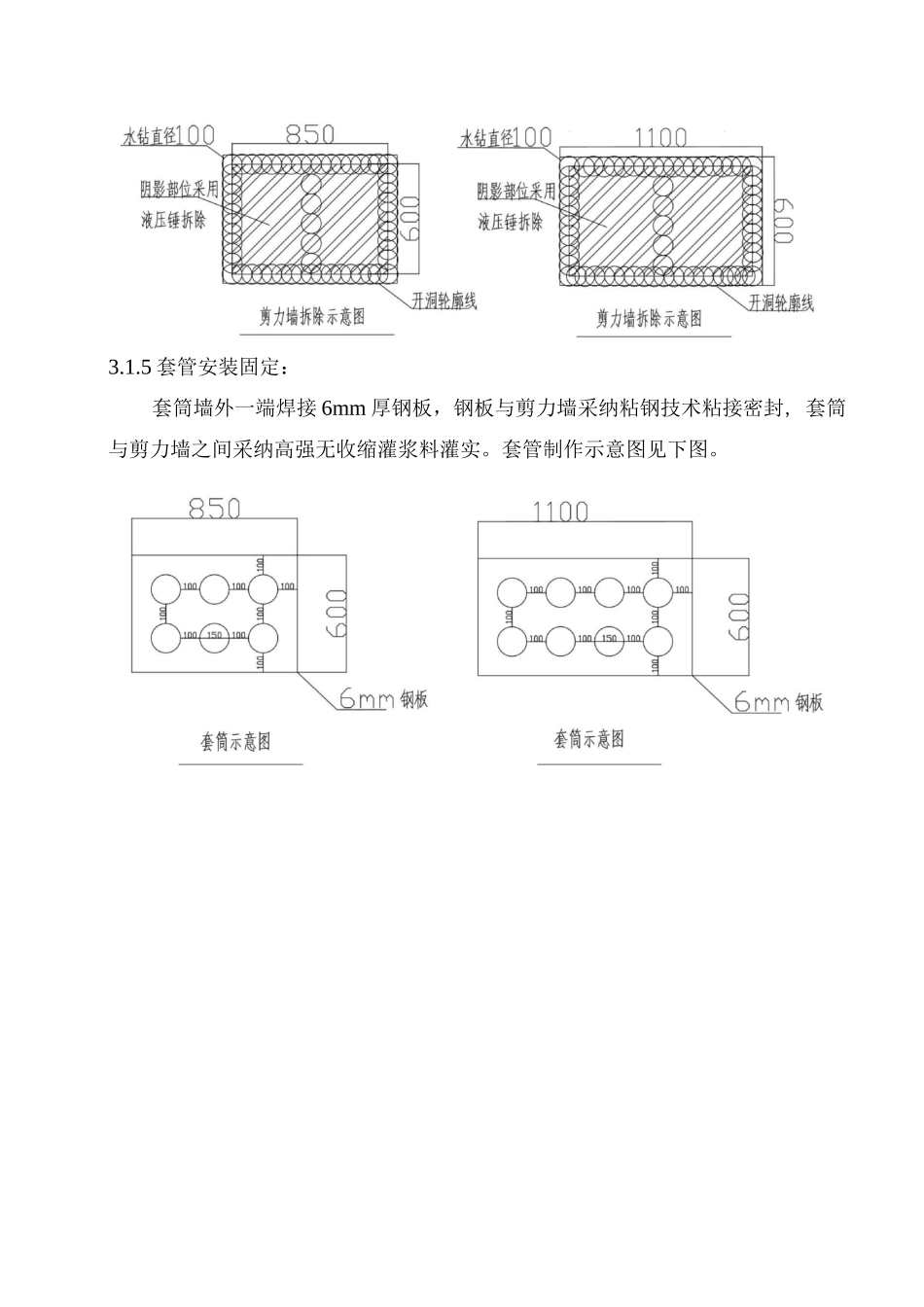

天津红星国际广场逸品轩剪力墙开洞施工方案审批：审核：编制：中建三局建设工程股份有限公司天津红星国际广场逸品轩项目部天津红星国际广场 3#地地下室剪力墙开洞及加固方案1、编制说明：1.1 本方案为天津红星国际广场 3#地下室剪力墙开洞及加固工程施工而编 制。1.2 加固工程不同于新建工程，技术措施必须到位，因此施工时要严格按施 工方案施工，管理好、组织好，保质保量的完成任务。1.3 因地下室外墙已完成防水卷材敷设，因此本工程需将原有卷材破除后再 进行后续施工。2、工程概况：天津红星国际广场 3#地地下室地下室因红黑站变更(TJ-3#-2025-186 联 系单)新增管道安装需要，需在剪力墙上开洞安装套管，需开洞共 3 个，洞 尺寸为 2个 850*6、1 个 11*6，具体位置见变更。3、开洞及加固方案3.1、工艺流程：施工准备 T 搭设操作架 T 放线、验线 T 水钻定位 T 水钻开洞 T 套管安装 固定 T 洞加固 T 检查验收 T 外墙防水施工―回填。3.2、施工及加固方法3.1. 1 施工准备1、主要机具：水钻2、辅助工具：墨斗、墨水、水平尺、盒尺、红蓝铅笔等3、作业条件(1)、施工前，先清理施工区域的障碍物，清除施工面的浮土及灰皮；(2)、根据图纸放出开洞位置；(3)、熟悉图纸，做好技术交底。3.1.、2 开洞标高为板底，为满足施工需要，采纳钢管扣件搭设操作架，间距、 步距均为 1.5m,顶部满铺脚手板设防护架，高度 1.2m；3.1.、2 放线、验线：开洞的直径比止水异环钢板外径大 25-30mm ,根据要求 放出水钻开洞的位置线，复核切割洞无误后，采纳水钻切割。3.1.3 水钻定位：根据洞位置线，在切割洞位置线外侧用膨胀螺栓将钻 机固定在剪力墙上。3.1.4 水钻开洞：1、对于 850*6、11*6 的洞采纳多次钻孔成洞，如下图：3.1.5 套管安装固定：套筒墙外一端焊接 6mm 厚钢板，钢板与剪力墙采纳粘钢技术粘接密封, 套筒与剪力墙之间采纳高强无收缩灌浆料灌实。套管制作示意图见下图。
