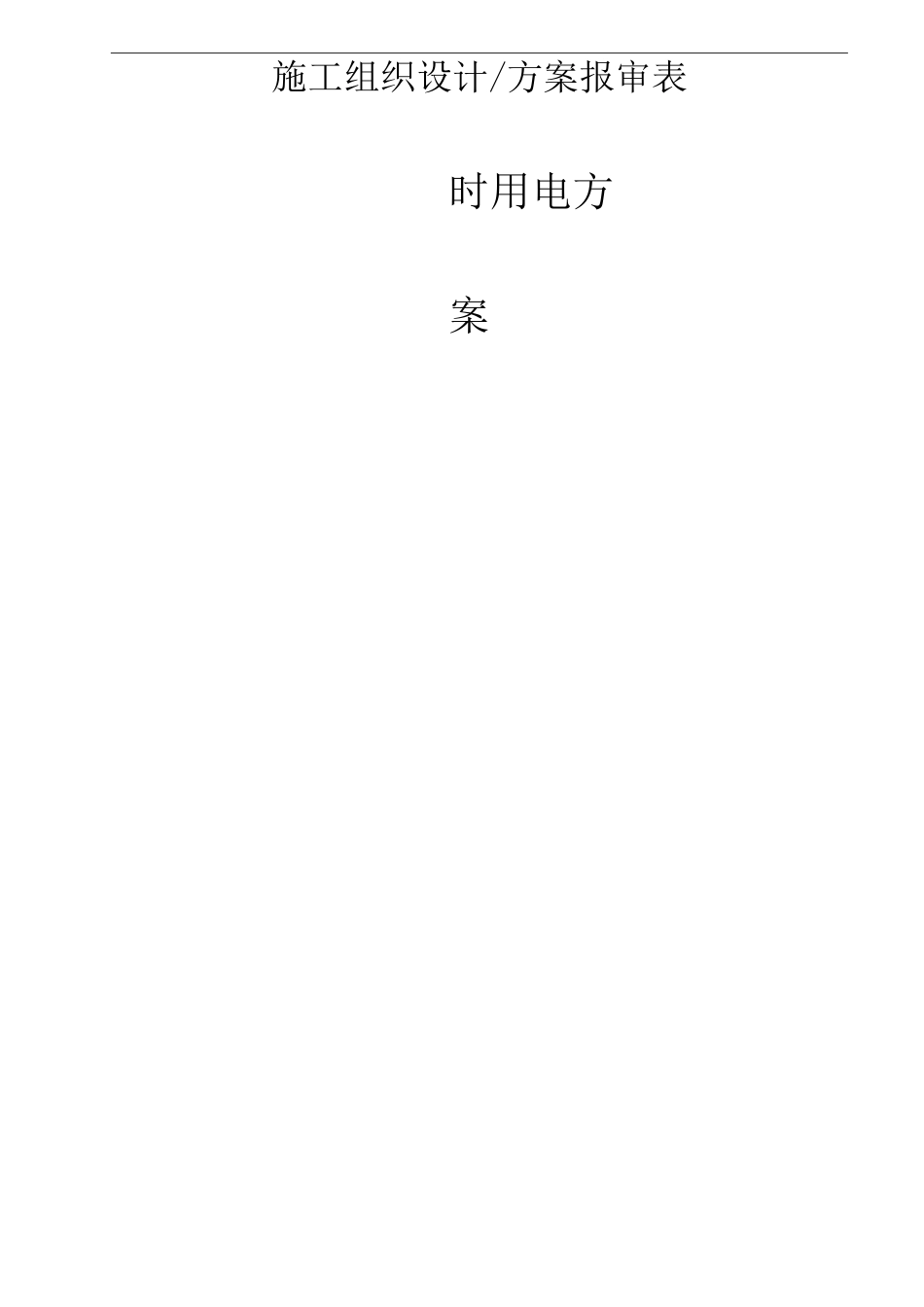

办公楼临时用电方案

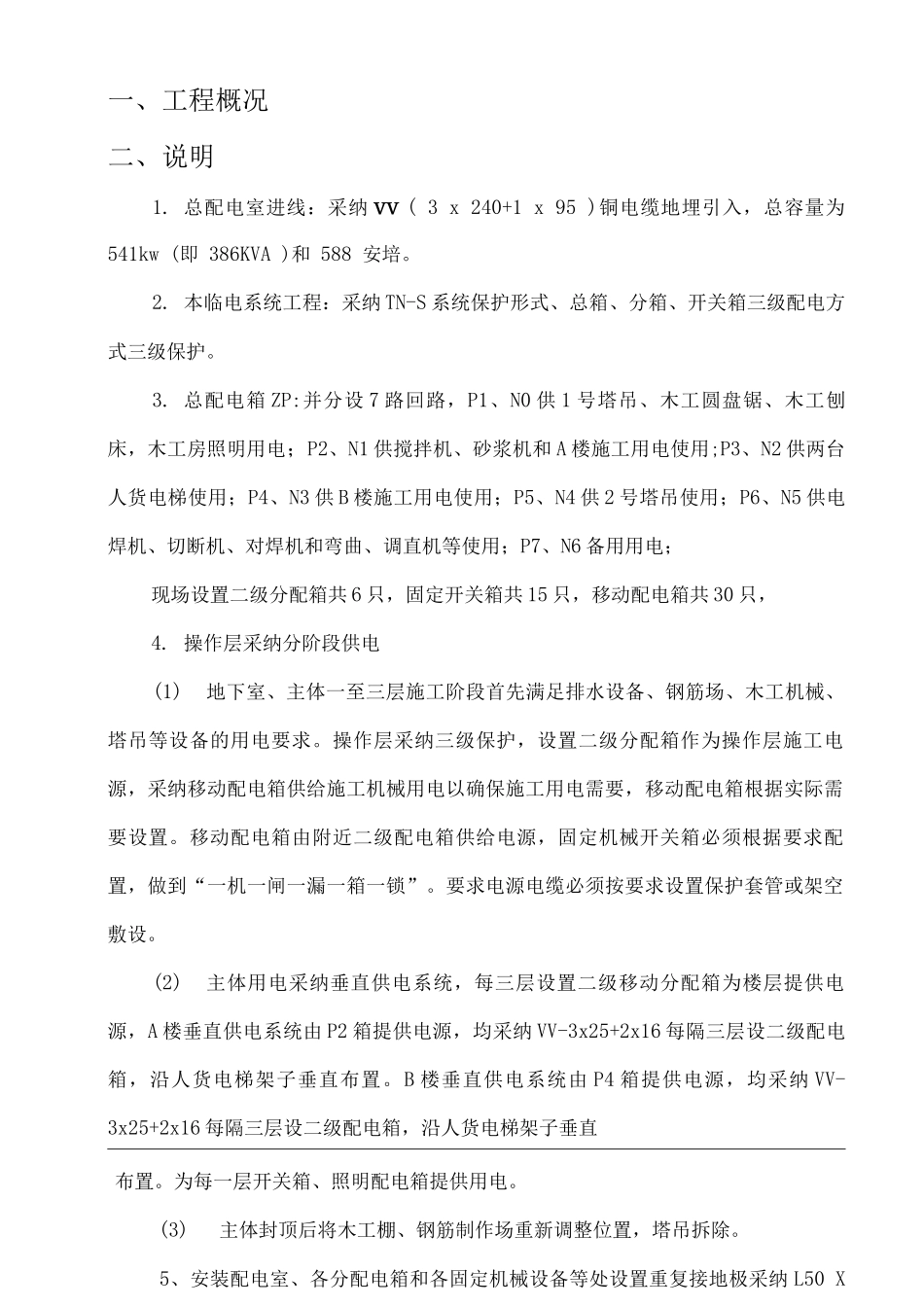

施工组织设计/方案报审表时用电方案一、工程概况二、说明1. 总配电室进线：采纳 vv ( 3 x 240+1 x 95 )铜电缆地埋引入，总容量为 541kw (即 386KVA )和 588 安培。2. 本临电系统工程：采纳 TN-S 系统保护形式、总箱、分箱、开关箱三级配电方式三级保护。3. 总配电箱 ZP:并分设 7 路回路，P1、N0 供 1 号塔吊、木工圆盘锯、木工刨床，木工房照明用电；P2、N1 供搅拌机、砂浆机和 A 楼施工用电使用;P3、N2 供两台人货电梯使用；P4、N3 供 B 楼施工用电使用；P5、N4 供 2 号塔吊使用；P6、N5 供电焊机、切断机、对焊机和弯曲、调直机等使用；P7、N6 备用用电；现场设置二级分配箱共 6 只，固定开关箱共 15 只，移动配电箱共 30 只，4. 操作层采纳分阶段供电(1)地下室、主体一至三层施工阶段首先满足排水设备、钢筋场、木工机械、塔吊等设备的用电要求。操作层采纳三级保护，设置二级分配箱作为操作层施工电源，采纳移动配电箱供给施工机械用电以确保施工用电需要，移动配电箱根据实际需要设置。移动配电箱由附近二级配电箱供给电源，固定机械开关箱必须根据要求配置，做到“一机一闸一漏一箱一锁”。要求电源电缆必须按要求设置保护套管或架空敷设。(2)主体用电采纳垂直供电系统，每三层设置二级移动分配箱为楼层提供电源，A 楼垂直供电系统由 P2 箱提供电源，均采纳 VV-3x25+2x16 每隔三层设二级配电箱，沿人货电梯架子垂直布置。B 楼垂直供电系统由 P4 箱提供电源，均采纳 VV-3x25+2x16 每隔三层设二级配电箱，沿人货电梯架子垂直布置。为每一层开关箱、照明配电箱提供用电。(3)主体封顶后将木工棚、钢筋制作场重新调整位置，塔吊拆除。5、安装配电室、各分配电箱和各固定机械设备等处设置重复接地极采纳 L50 X 54 镀锌角钢 2.5m 长埋地，安装测试接地测试点，要求不大于 10Q，其总配电室接地电阻不得大于 4Q,塔吊基础做防雷接地用镀锌扁铁与在建工程桩基钢筋网连接，其他线路敷设，配电系统安装严格按法律规范要求执行。6、要求电工持证上岗，明确用电程序操作制度做好用电安全交底工作。7、依据：JGJ46-25《施工现场临时用电安全技术法律规范》、JGJ59-99《建设施工安全检查标准》等标准编制本临时用电施工组织设计，未尽事宜执行相关法律规范要求。8. 施工设备用电统计表(见附表 1)。(附表一)序号机械名称规格型号单位数量总用电量(kw)施工部位1塔吊QTZ63台288.8基础主体2人货...
