办公楼建设临时用电施工方案

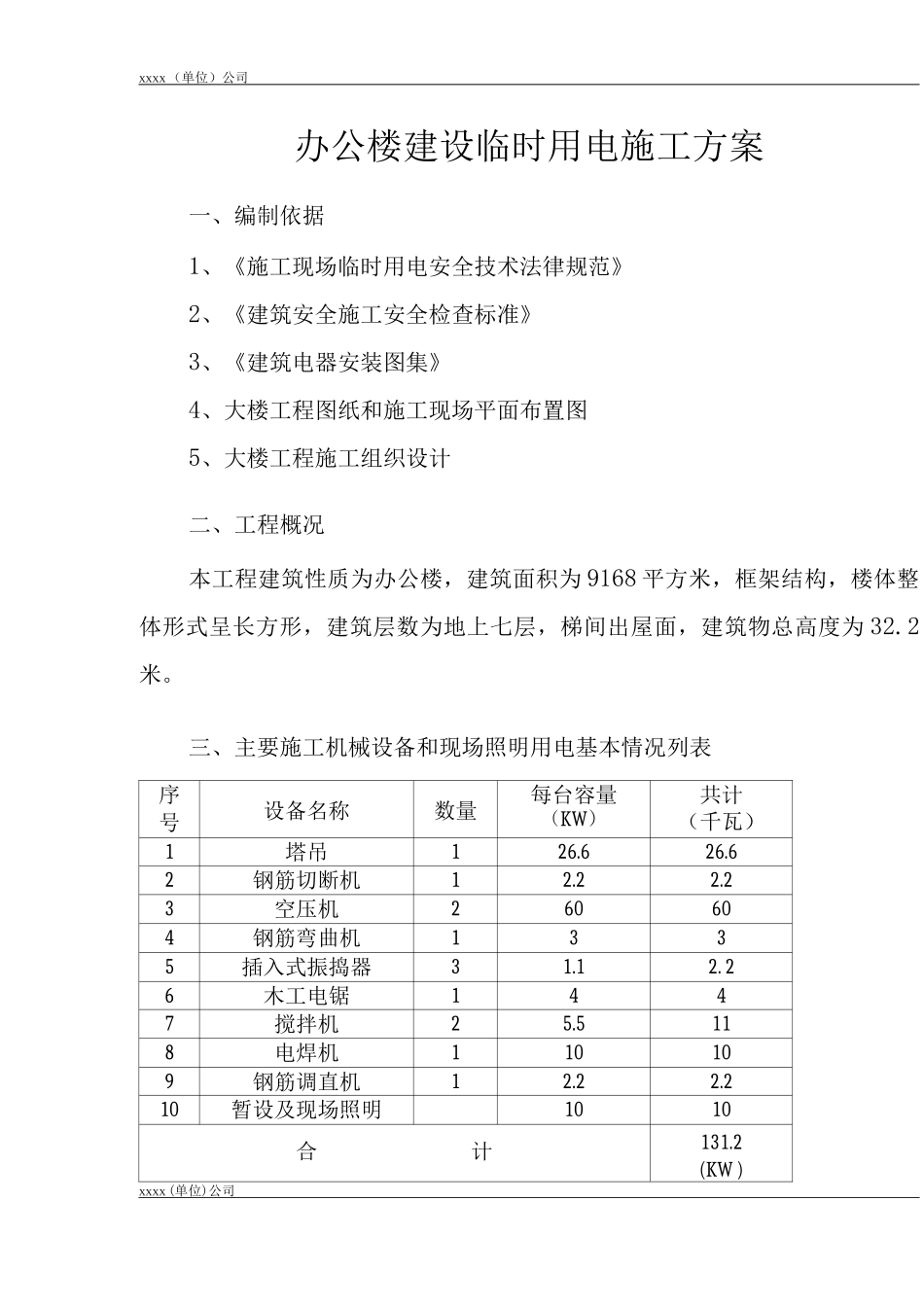

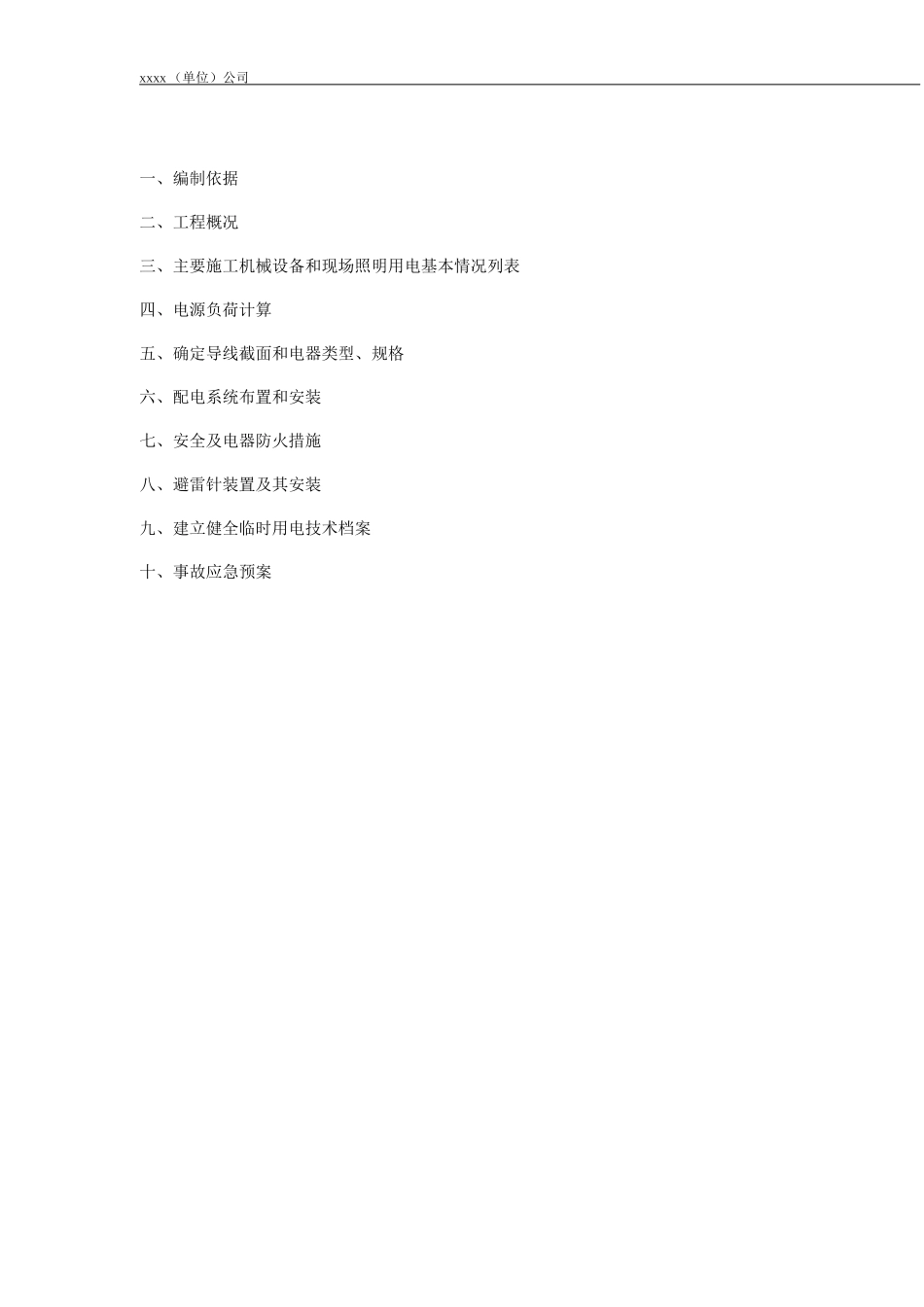

XXXX （单位）公司批准:审核:编写:XXXX （单位）公司一、编制依据二、工程概况三、主要施工机械设备和现场照明用电基本情况列表四、电源负荷计算五、确定导线截面和电器类型、规格 六、配电系统布置和安装七、安全及电器防火措施八、避雷针装置及其安装九、建立健全临时用电技术档案十、事故应急预案XXXX （单位）公司办公楼建设临时用电施工方案一、编制依据1、《施工现场临时用电安全技术法律规范》2、《建筑安全施工安全检查标准》3、《建筑电器安装图集》4、大楼工程图纸和施工现场平面布置图5、大楼工程施工组织设计二、工程概况本工程建筑性质为办公楼，建筑面积为 9168 平方米，框架结构，楼体整体形式呈长方形，建筑层数为地上七层，梯间出屋面，建筑物总高度为 32.2米。三、主要施工机械设备和现场照明用电基本情况列表序号设备名称数量每台容量（KW）共计（千瓦）1塔吊126.626.62钢筋切断机12.22.23空压机260604钢筋弯曲机1335插入式振捣器31.12. 26木工电锯1447搅拌机25.5118电焊机110109钢筋调直机12.22.210暂设及现场照明1010合计131.2(KW )XXXX (单位)公司四、电源负荷计算施工现场临时用电电源在现场内，由建设单位提供施工现场临时用电为315KW 变压器 1 台，现场施工机械设备及照明总用量为 13L2KW。根据公式：Pjs=KxxPjs (kx 需要系数取 0.8)Pjs = 0.8xl3l.2 = 104.96 (KW)Qjs =Pjs x tg①(tg① 取 1.13)Qjs = 104・96xl.l3 = ll8・6(Kvar)Sjs2 = Pjs2+ Qjs2Sjs = 158.37 (KVA)Ijs = Sjs/1.732 x 0.38Ijs = 158.37/1.732 x 0.38 = 240.6 (A)158.37<315KAV(315KAV 是甲方提供的变压器容量)，可见甲方提供的变压器容量可以满足施工现场临时用电需要。式中：Ps—设备容量总和Pjs—有功功率Qjs—无功功率Sjs 一视在功率Ijs 一计算电流五、确定导线截面和电器类型、规格1、施工用的机械设备的导线选择，主要是从用电设备的容量和导线的机械强度两方面考虑，由电流计算的导线引XXXX （单位）公司至现场临时用电总箱的电缆宜选为 Yc 3x25+1x16mm2。电缆直埋于室外自然地面-0.8 米以下深处，由总配电箱引至分配电箱用电导线截面为 Yc 5V 3X4+1X2.5 mm2,由分配电箱引至开关箱的导线截面分别为：至塔吊为：Yc5V 3X4+1X2.5 mm2至打桩机为：Yc5V 3X4+1X2.5 mm2至调直机为：Yc5V 3X4+1X2.5 mm2至电焊机为：Yc5V 3X4+1X2.5 mm2至搅拌机为：Yc5V 3X4+1X2.5 mm2至弯曲机为...
