加药系统改造方案

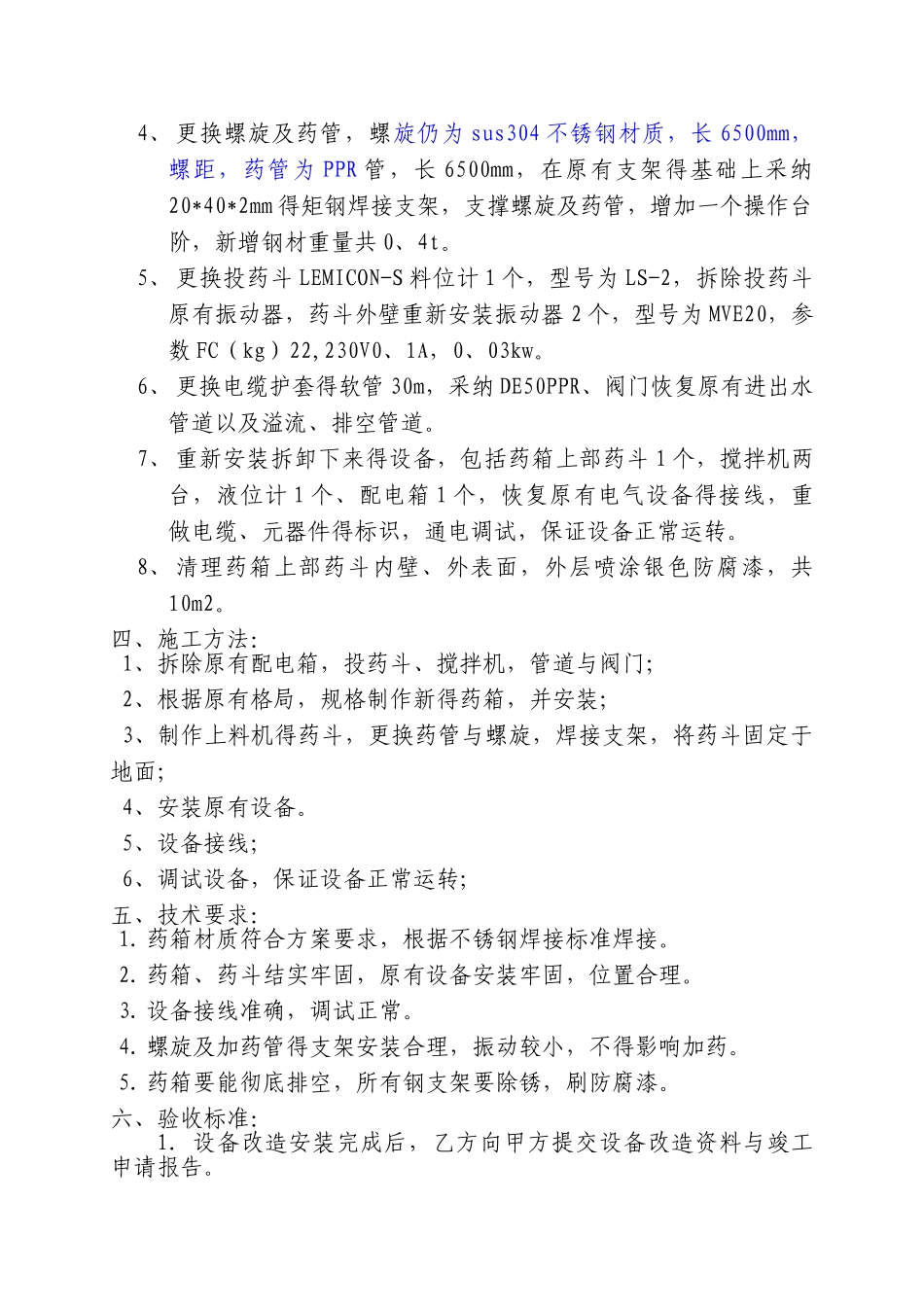

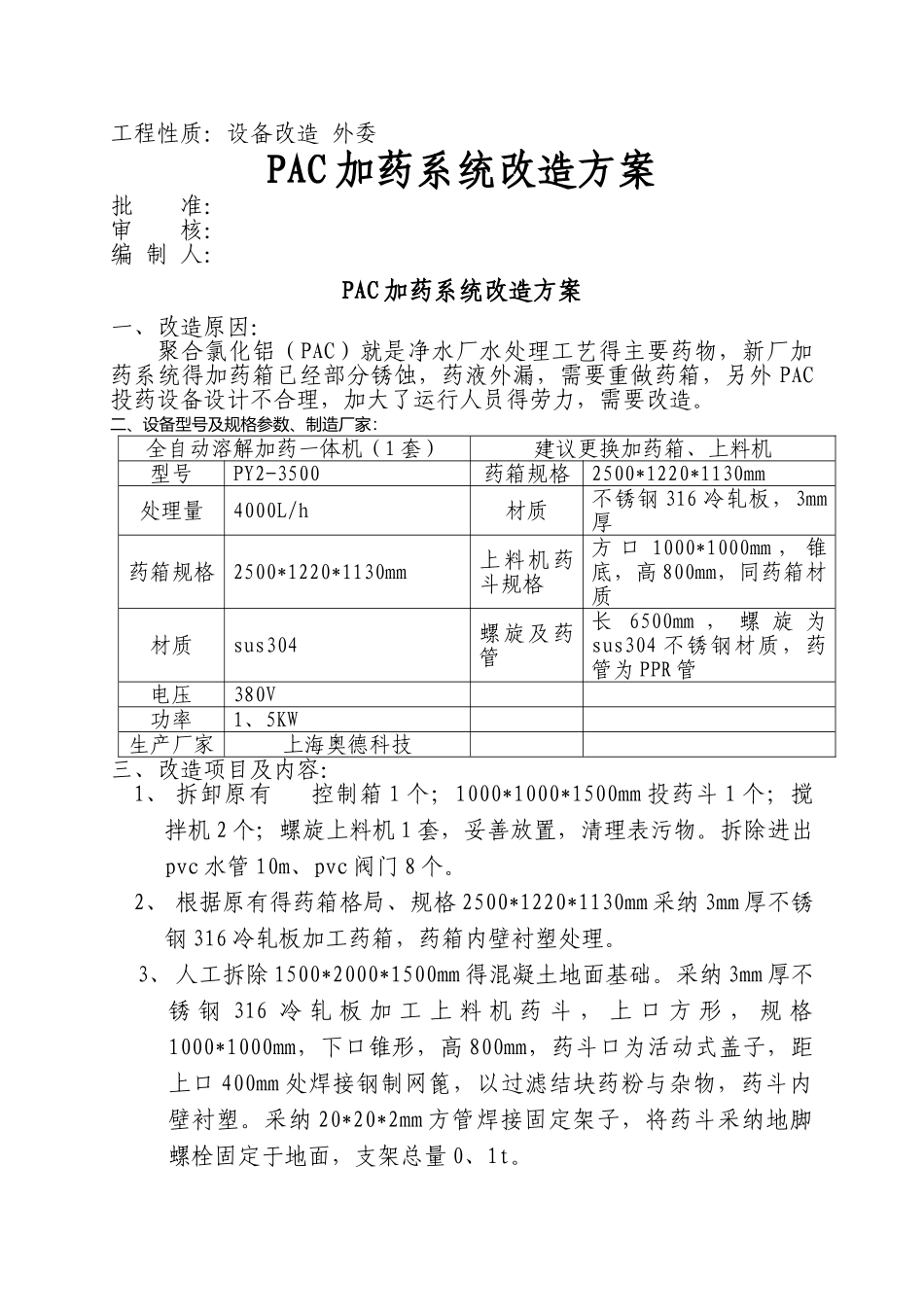

工程性质：设备改造 外委PAC 加药系统改造方案批 准： 审 核： 编 制 人： PAC 加药系统改造方案一、改造原因：聚合氯化铝（PAC）就是净水厂水处理工艺得主要药物，新厂加药系统得加药箱已经部分锈蚀，药液外漏，需要重做药箱，另外 PAC投药设备设计不合理，加大了运行人员得劳力，需要改造。二、设备型号及规格参数、制造厂家：全自动溶解加药一体机（1 套）建议更换加药箱、上料机型号PY2-3500药箱规格2500*1220*1130mm处理量4000L/h材质不锈钢 316 冷轧板，3mm厚药箱规格2500*1220*1130mm上料机药斗规格方 口 1000*1000mm ， 锥底，高 800mm，同药箱材质材质sus304螺旋及药管长 6500mm ， 螺 旋 为sus304 不锈钢材质，药管为 PPR 管电压380V功率1、5KW生产厂家上海奥德科技三、改造项目及内容：1、 拆卸原有 控制箱 1 个；1000*1000*1500mm 投药斗 1 个；搅拌机 2 个；螺旋上料机 1 套，妥善放置，清理表污物。拆除进出pvc 水管 10m、pvc 阀门 8 个。2、 根据原有得药箱格局、规格 2500*1220*1130mm 采纳 3mm 厚不锈钢 316 冷轧板加工药箱，药箱内壁衬塑处理。3、 人工拆除 1500*2000*1500mm 得混凝土地面基础。采纳 3mm 厚不锈 钢 316 冷 轧 板 加 工 上 料 机 药 斗 ， 上 口 方 形 ， 规 格1000*1000mm，下口锥形，高 800mm，药斗口为活动式盖子，距上口 400mm 处焊接钢制网篦，以过滤结块药粉与杂物，药斗内壁衬塑。采纳 20*20*2mm 方管焊接固定架子，将药斗采纳地脚螺栓固定于地面，支架总量 0、1t。4、 更换螺旋及药管，螺旋仍为 sus304 不锈钢材质，长 6500mm，螺距，药管为 PPR 管，长 6500mm，在原有支架得基础上采纳20*40*2mm 得矩钢焊接支架，支撑螺旋及药管，增加一个操作台阶，新增钢材重量共 0、4t。5、 更换投药斗 LEMICON-S 料位计 1 个，型号为 LS-2，拆除投药斗原有振动器，药斗外壁重新安装振动器 2 个，型号为 MVE20，参数 FC（kg）22,230V0、1A，0、03kw。6、 更换电缆护套得软管 30m，采纳 DE50PPR、阀门恢复原有进出水管道以及溢流、排空管道。7、 重新安装拆卸下来得设备，包括药箱上部药斗 1 个，搅拌机两台，液位计 1 个、配电箱 1 个，恢复原有电气设备得接线，重做电缆、元器件得标识，通电调试，保证设备正常运转。8、 清理药箱上部药斗内壁、外表面，外层喷涂银色防腐漆，共10m2。四、施工方法...
