动力电源快速备用投入控制装置的应用

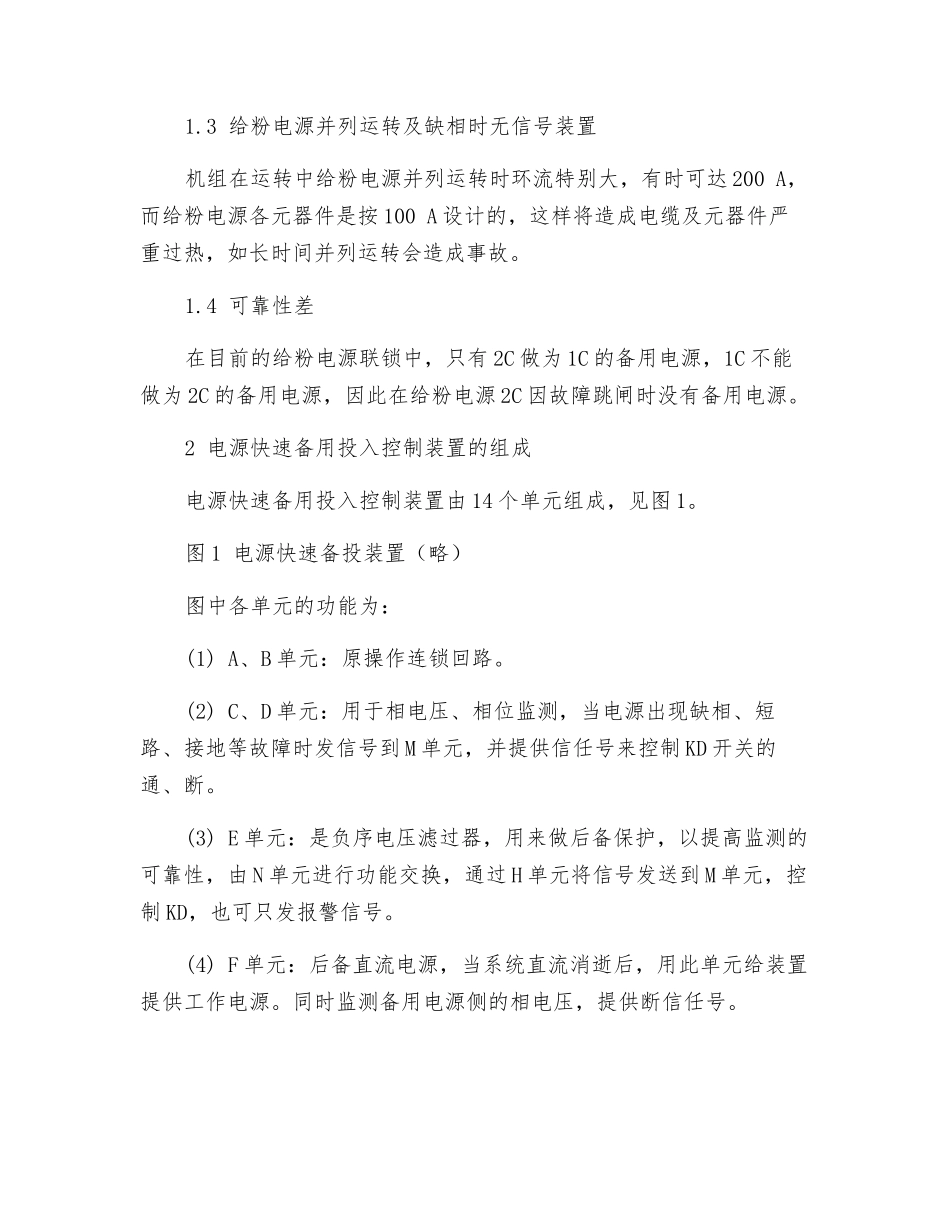

动力电源快速备用投入控制装置的应用(牡丹江第二发电厂，黑龙江 牡丹江 XXX)〔摘 要〕 分析了牡丹江第二发电厂 6 号炉给粉电源存在的不足之处，介绍了电源快速备用投入控制装置的组成、工作原理及其在该厂 6 号炉给粉电源上的应用。〔关键词〕 动力电源；快速备投；装置原理；应用效果给粉电源是锅炉给粉系统的重要控制设备，直接影响机组安全运转。牡丹江第二发电厂 6 号锅炉给粉电源共 4 套，其中 2 套工作电源1C 和 3C 分别取自 380 V 厂用段，2 套备用电源 2C 和 4C 分别取自 380 V公用段，给粉电源 2C 为 1C 备用电源，4C 为 3C 备用电源。16 台给粉电机由 4 个分支电源 1C′、2C′和 3C′、4C′接触器控制，机组 DCS 改造后启、停操作由微机控制，保留电气联锁。1 存在问题及分析1.1 联锁动作时间长在给粉工作电源 1C 因故障跳闸时，由接触器辅助接点和继电器接点固有时间完成联锁过程需要 1.5 s，备用电源投入时间较长，这样给粉分支电源 1C′、2C′或 3C′、4C′接触器在瞬间失电情况下同时跳闸，使所带的 8 台给粉电机停止运转造成锅炉灭火。1.2 无断相保护目前给粉电源 1C、2C、3C、4C 接触器控制操作电压为 220 V，取自 A 相。当 B、C 相缺相时(如保险熔断等)，备用电源不能自动投入而且也没有故障信号发出，若运转人员不能及时发现，将造成给粉电机烧损甚至锅炉灭火。1.3 给粉电源并列运转及缺相时无信号装置机组在运转中给粉电源并列运转时环流特别大，有时可达 200 A，而给粉电源各元器件是按 100 A 设计的，这样将造成电缆及元器件严重过热，如长时间并列运转会造成事故。1.4 可靠性差在目前的给粉电源联锁中，只有 2C 做为 1C 的备用电源，1C 不能做为 2C 的备用电源，因此在给粉电源 2C 因故障跳闸时没有备用电源。2 电源快速备用投入控制装置的组成电源快速备用投入控制装置由 14 个单元组成，见图 1。图 1 电源快速备投装置（略）图中各单元的功能为：(1) A、B 单元：原操作连锁回路。(2) C、D 单元：用于相电压、相位监测，当电源出现缺相、短路、接地等故障时发信号到 M 单元，并提供信任号来控制 KD 开关的通、断。(3) E 单元：是负序电压滤过器，用来做后备保护，以提高监测的可靠性，由 N 单元进行功能交换，通过 H 单元将信号发送到 M 单元，控制 KD，也可只发报警信号。(4) F 单元：后备直流电源，当系统直流消...
