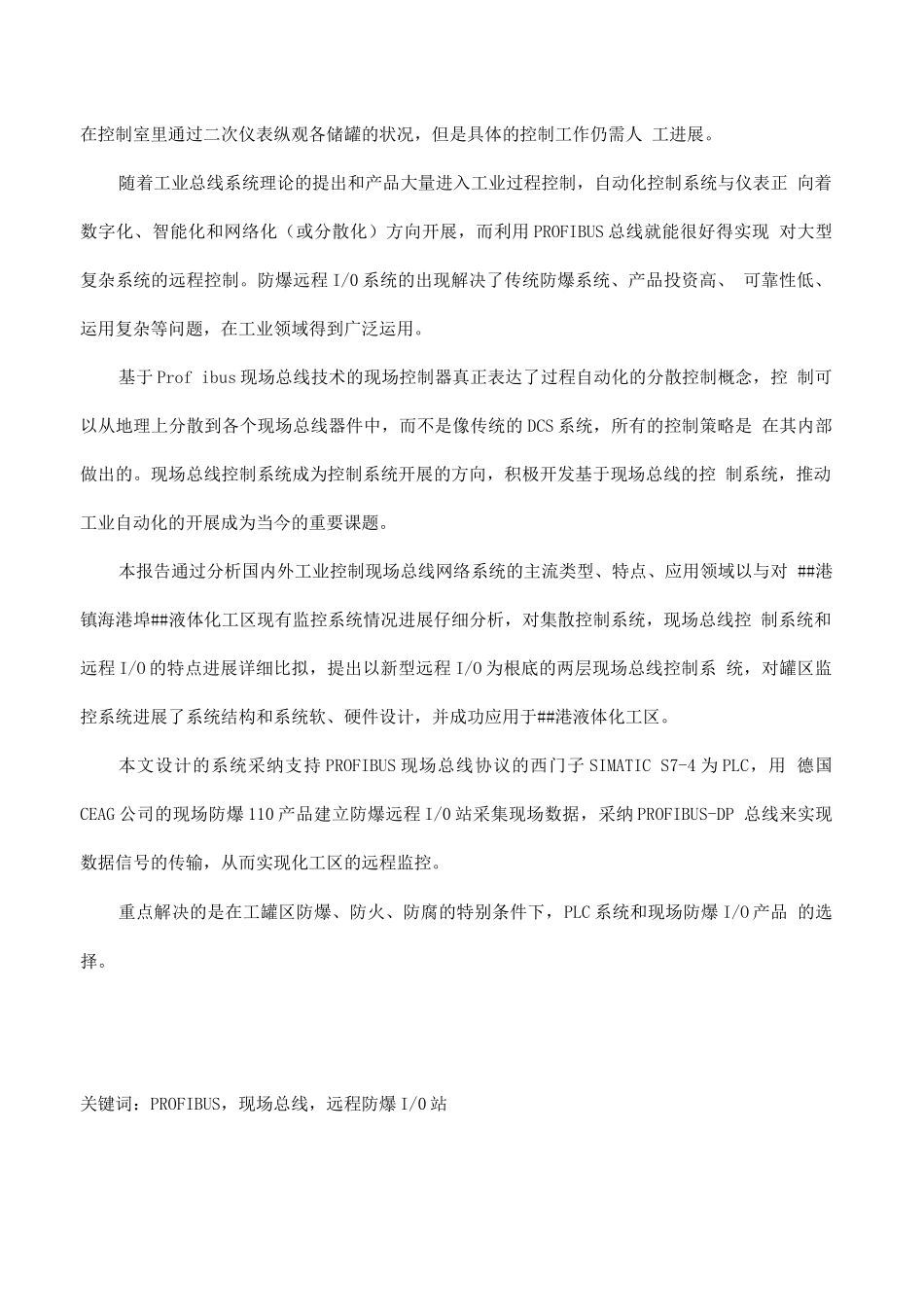

化工企业安全监控预警系统研 究 报 告安生信息科技##27 年 4 月项目概述：对化工罐区进展有效的监控对提高管理水平，降低工人的劳动强度，改善工人的工作条 件，防止事故的发生等等方面具有十分重要的意义。在我国，长期以来对罐区和码头的管理 主要是靠人工进展，并没有真正意义上的“监控系统。随着各种新技术、新方法应用到储 罐计量领域，到了 90 年代初，各罐区储罐上根本都装备了能够对液位进展自动测量的仪表， 操作人员就可以坐在控制室里通过二次仪表纵观各储罐的状况，但是具体的控制工作仍需人 工进展。随着工业总线系统理论的提出和产品大量进入工业过程控制，自动化控制系统与仪表正 向着数字化、智能化和网络化（或分散化）方向开展，而利用 PROFIBUS 总线就能很好得实现 对大型复杂系统的远程控制。防爆远程 I/0 系统的出现解决了传统防爆系统、产品投资高、 可靠性低、运用复杂等问题，在工业领域得到广泛运用。基于 Prof ibus 现场总线技术的现场控制器真正表达了过程自动化的分散控制概念，控 制可以从地理上分散到各个现场总线器件中，而不是像传统的 DCS 系统，所有的控制策略是 在其内部做出的。现场总线控制系统成为控制系统开展的方向，积极开发基于现场总线的控 制系统，推动工业自动化的开展成为当今的重要课题。本报告通过分析国内外工业控制现场总线网络系统的主流类型、特点、应用领域以与对 ##港镇海港埠##液体化工区现有监控系统情况进展仔细分析，对集散控制系统，现场总线控 制系统和远程 I/O 的特点进展详细比拟，提出以新型远程 I/O 为根底的两层现场总线控制系 统，对罐区监控系统进展了系统结构和系统软、硬件设计，并成功应用于##港液体化工区。本文设计的系统采纳支持 PROFIBUS 现场总线协议的西门子 SIMATIC S7-4 为 PLC，用 德国CEAG 公司的现场防爆 110 产品建立防爆远程 I/0 站采集现场数据，采纳 PROFIBUS-DP 总线来实现数据信号的传输，从而实现化工区的远程监控。重点解决的是在工罐区防爆、防火、防腐的特别条件下，PLC 系统和现场防爆 I/O 产品 的选择。关键词：PROFIBUS，现场总线，远程防爆 I/0 站目录第一章绪论 11. 1 讨论背景 11. 2 讨论的目的和意义 21. 3 国内外相关技术与其开展 31. 4 讨论的主要内容 4第二章##港液体化工区现状分析 52. 1##港液体化工区概况 52. 2 装卸工艺简介 72. 3 监控现状与分析 8第...
